CREVIS: на рынке с 2000 года
Компания CREVIS стартовала в 2000 г., начав свою деятельность как резидент технопарка Samsung. Уже в 2002-м на мировом рынке была представлена первая линейка ПЛК и модулей ввода-вывода, а через год к ним присоединились сетевые адаптеры.
Позже в номенклатуре появились камеры технического зрения, но это отдельная тема для обстоятельного разговора. В 2018 г. бренд CREVIS официально пришёл в нашу страну, его эксклюзивным представителем на территории Российской Федерации и стран СНГ стало ООО «Кревис» (г. Новосибирск). К настоящему времени региональные представительства компании работают в Уфе, Тюмени и Челябинске.
Несмотря на относительно молодой возраст бренда, если сравнивать, например, с теми же Siemens или Schneider Electric, его владельцы с самого начала были настроены на серьёзную и продолжительную деятельность, регулярно собирали обратную связь и работали над ошибками, совершенствуя качество продукции. Представленные сегодня на российском рынке линейки продуктов CREVIS – результат кропотливого труда штата разработчиков. Существуют две такие линейки – G и М. Остановимся подробнее на первой.
Продукция CREVIS свободна от санкционных ограничений и может быть доставлена покупателю в минимальные сроки.
Обзор линейки G
Рис. 1. Модульная система CREVIS серии G
Серия G, или General, — это линейка устройств общего применения, которая включает:
- ПЛК моделей GN-93хх, GN-94xx в стандартном исполнении и GL-99хх в компактном исполнении;
- сетевые адаптеры GL-90xx/91xx для малоканальных систем до 16 модулей и GN-92xx/93xx/95xx для многоканальных систем до 63 модулей;
- модули дискретного ввода GT-1xxx и дискретного вывода GT-2xxx;
- модули аналогового ввода GT-3xxx и аналогового вывода GT-4xxx;
- модули специального назначения GT-5xxx;
- модули питания GT-7xxx.
Номенклатура устройств обширна и позволяет решить большинство задач в различных областях промышленности, а также в сфере управления инженерными сетями любых строительных объектов: жилых, общественных и коммерческих.
ПЛК: три варианта под разные задачи
ПЛК из серии G можно условно поделить на три категории. Первая — базовая (basic), подходит для простых применений: модели GN-9371, GN-9481, GL-9971. Вторая — основная (common), оптимальна для большинства применений: модели GN-9372, GN-9482, GL-9972, GL-9974. И наконец, третья — продвинутая (advanced), предназначена для применений с использованием веб-визуализации: модели GN-9373, GN-9483, GL-9973, GL-9975.
При этом вне зависимости от категории каждый ПЛК имеет впечатляющие коммуникационные возможности.
Так, у моделей GN-937х любой модификации предусмотрено два порта Ethernet с разъёмами RJ-45 и один последовательный порт COM. Сами ПЛК поддерживают протоколы Modbus TCP/UDP по портам Ethernet и Modbus RTU по последовательному порту. Несмотря на постепенное внедрение новых и проприетарных протоколов передачи, именно Modbus до сих пор остаётся самым популярным благодаря своей открытости.
Модели GN-948хх отличаются наличием двух портов EtherCAT с разъёмами RJ-45, одного порта Ethernet с протоколом Modbus TCP/UDP и одного последовательного порта COM с протоколом Modbus RTU.
Компактные модели GL-99xx выглядят несколько скромнее и имеют лишь два разъёма RJ-45. В моделях GL-9971, GL-9974, GL-9975 оба разъёма используются как Ethernet-порты с протоколом Modbus TCP/UDP. А вот в моделях GL-9972 и GL-9973 реализовано другое решение: один из портов используется как Ethernet-порт с протоколом Modbus TCP/UDP, а другой — как последовательный порт с протоколом Modbus RTU.
Впрочем, не стоит забывать, что мы говорим о полноценном ПЛК шириной всего 12 мм, так что один порт — вполне адекватная цена за сэкономленное пространство в шкафу автоматики.
Среда программирования CODESYS
Что касается среды программирования, это привычная большинству современных программистов АСУ ТП CODESYS версии 3.5.17, то есть языки стандарта IEC 61131-3 (МЭК 61131-3): LD, IL, ST, FBD, SFC и CFC. ПО, библиотеки, примеры и файлы-описатели можно свободно скачать на сайте в разделе «Документация и ПО».
Сетевые адаптеры (каплеры)
В линейке G можно найти устройства с протоколами DeviceNet, CC-Link, Modbus RTU, CC-Link IE Field Basic, EtherCAT, PROFINET, Modbus TCP, EtherNet/IP, CANopen, BACnet, CC-Link IE и PROFIBUS. Выбор и простота интеграции действительно впечатляют.
Рис. 2. Сетевой адаптер PROFIBUS со съёмным клеммником 10RTB
Сетевые адаптеры не требуют программирования. Конфигурирование сетевых адаптеров протокола Modbus осуществляется в бесплатной утилите IO Guide Pro, а остальных – напрямую из привычной пользователю среды программирования головного ПЛК. Такой стек позволяет применять оборудование CREVIS без переподготовки персонала.
Модули дискретного ввода
Переходя к модулям ввода-вывода, следует начать именно с дискретного ввода: как правило, в автоматизированных системах таких сигналов больше всего. Всевозможные сигналы состояния, датчики с «сухим контактом» или полупроводниковым ключом, концевые выключатели — всё это собирается в модуль дискретного ввода. Плотность сигналов довольно высокая, и здесь корейскому бренду определённо есть что предложить.
В номенклатуре имеются модули на 8, 16 и 32 канала, с различными типами ввода: sink (сток, или приёмник), source (исток, или источник) и универсальный вывод sink или source. Кроме этого, в ассортименте есть модули, в которых каждый канал можно настроить на ввод или вывод. Номиналы напряжений входов в линейке модулей дискретного ввода также весьма разнообразны. По постоянному току это стандартные 24, 5 и 12 В, а также ввод стандарта NAMUR на 8,2 В. Для применения в схемах управления электроустановками имеются вводы переменного тока на 120 и 240 В на четыре канала.
Что касается подключения, здесь, в зависимости от потребностей пользователя и схемы подключения, имеются решения с 10- и 18-контактными съёмными клеммниками 10RTB и 18RTB, разъёмами IDC20 и IDC40, а также разъёмами ERNI на 48 контактов.
Модули дискретного вывода
От ввода перейдём к выводу. Дискретный вывод — это всё, что касается так называемого релейного управления, то есть «включить-отключить», «открыть-закрыть», «запустить-остановить». В этой области номенклатура модулей CREVIS серии G также весьма обширна.
В линейке присутствуют модули дискретного вывода на 8, 16 и 32 канала с типом вывода sink или source на номинальное напряжение 24 В, а также модули с релейным выходом — как на базе твердотельных реле, так и с «сухими контактами» электромеханических реле.
В плане подключения всё аналогично модулям дискретного ввода: те же съёмные клеммники 10RTB и 18RTB, разъёмы IDC20, IDC40 и ERNI.
Аналоговые модули ввода
Если мы говорим об измерениях, то без модулей аналогового ввода не обойтись. Подавляющее большинство датчиков и измерительных приборов посылают в систему унифицированный сигнал, который и обрабатывают такие модули.
CREVIS предлагает различные варианты устройств. Первая группа — это модули для ввода унифицированных сигналов 0–20, 4–20, –20…+20 мА; 0–10, 0–5, 1–5, –5…+5 и –10…+10 В с разрешением 12 и 16 бит.
Вторую группу представляют модули для специальных сигналов, таких как сигнал от весовой ячейки –150…+150 мВ, термопары, термосопротивления RTD или датчика NTC.
Имеются также модули учёта электроэнергии, на которых можно реализовать технический учёт. Точность измерений при использовании соответствующих трансформаторов тока вписывается в класс 1.
Здесь же представлены четырёхканальные регуляторы температуры со входами от термопар или термосопротивлений и выходами SSR или 4–20 мА.
Стоит подчеркнуть, что системы распределённого ввода-вывода CREVIS имеют сертификат об утверждении типа средств измерений, а значит, имеют подтверждённую стабильную точность измерения параметров. Это весьма полезно для метрологического обеспечения предприятия.
Для подключения используются съёмные клеммники 10RTB и 18RTB либо разъём IDC20.
Аналоговые модули вывода
Вопросы аналогового регулирования, такие как открытие задвижки под определённым углом или задание скорости частотному преобразователю, решаются с помощью модулей аналогового вывода.
В этом отношении CREVIS может предложить модули с унифицированным токовым выходом 0–20 и 4–20 мА на 4 и 8 каналов с разрешением 12 и 16 бит, а также с унифицированным выходом напряжения 0–10 В на 4, 8 и 16 каналов и –10…+10 В на 4 канала.
Подключение, как и у модулей аналогового ввода, производится через съёмные клеммники 10RTB и 18RTB либо разъём IDC20.
Специальные модули
Помимо перечисленных, в номенклатуре серии G есть специальные модули. Эта категория устройств позволяет решать специфические задачи и включает следующие модификации:
Помимо перечисленных, в номенклатуре серии G есть специальные модули. Эта категория устройств позволяет решать специфические задачи и включает следующие модификации:
- модули высокоскоростного счётчика до 500 кГц;
- модули для подключения энкодера, в том числе с нулевым сигналом;
- модули с выходом ШИМ и импульсным выходом;
- модуль с выходом сигнала стандарта RS-422;
- драйвер шагового двигателя;
- коммуникационные модули с интерфейсами SSI, RS-232 и RS-485;
- модуль аналогового ввода 4–20 мА с поддержкой HART.
Модули питания
При проектировании системы и её эксплуатации часто приходится решать задачи, связанные не только с обработкой сигналов, но и с распределением питания и потенциалов. У CREVIS имеются модули и для таких целей. Например, для экономии места внутри шкафа всегда можно поставить в корзину модули распределения потенциалов 0 и 24 В, отказавшись от внешних распределительных блоков.
Для расширения системного питания возможна установка соответствующей модели. Это требуется, если суммарное потребление всех модулей в корзине близко к предельному значению, обеспечиваемому ПЛК или сетевым адаптером.
С помощью модуля полевого питания возможно выделить потенциальную группу, у которой напряжение полевой шины будет не 24 В, а, например, 5 В постоянного тока. Кроме того, в данной категории модулей имеются фильтры для обеспечения электромагнитной совместимости.
Развитие линейки: интересные новинки
Надо отметить, что в серии G недавно случилось любопытное пополнение — высокопроизводительный компактный ПЛК на базе Quad Core Cortex A72 (ARM v.8) с тактовой частотой 1,5 ГГц.
Новинка реализована в двух версиях: CODESYS-версия GL-9981-С и Linux-версия GL-9981-L. Последняя интересна тем, что программировать её можно на языке C, то есть на языке высокого уровня.
Другая интересная особенность обеих версий — наличие HDMI-порта и двух портов USB 2.0 при ширине всего 22 мм. Ethernet-порт у данного устройства один, однако уже анонсирован к серийному выпуску в 2024 году его «последователь» — GL-9982, который будет иметь два Ethernet-порта с двумя различными IP-адресами.
Рис. 3. Новый ПЛК GL-9981
Компания развивает свой ассортимент, в том числе и для требований российского рынка. Так, в этом году ожидается выход высокопроизводительного процессора IPC ATOM с поддержкой резервирования ЦПУ.

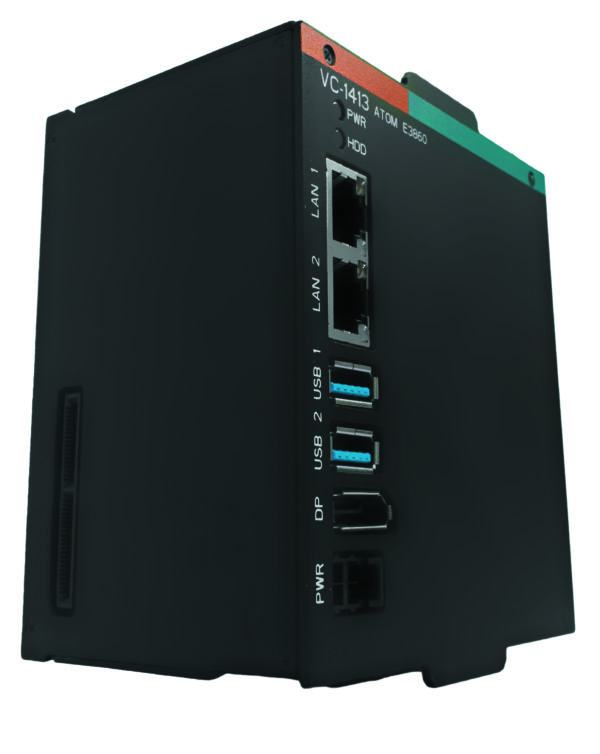

Рис. 4. IPC на базе процессора ATOM с поддержкой резервирования ЦПУ
Преимущества
В первую очередь к достоинствам CREVIS нужно отнести надёжность оборудования: в этом отношении ПЛК, сетевые адаптеры и модули ввода-вывода корейского бренда не уступают европейским аналогам. Специализированные тесты ПЛК серии G и серии M подтвердили среднее значение времени наработки на отказ в 705 000 ч. Регулярно проводятся совместные испытания со сторонними компаниями.
Кроме того, ООО «Кревис» всегда готово предоставить организации оборудование в опытную эксплуатацию и дать возможность оценить преимущества на практике.
Вторая особенность всей серии G — съёмные клеммники 10RTB и 18RTB. При монтаже и перемонтаже такой клеммник значительно экономит время. Важно это и с точки зрения электробезопасности: если на модуль приходит напряжение выше безопасного для человека уровня, то всегда можно быстро организовать видимый разрыв. Данное преимущество уже высоко оценили организации, которые используют оборудование CREVIS или имеют его в опытной эксплуатации.
Исключение составляют только модули учёта электроэнергии GT-3901 и GT-3911, но это технически обосновано: разрывать цепи вторичных обмоток трансформаторов тока без их предварительного закорачивания категорически запрещено. Подключаться к любому счётчику нужно только через специальные испытательные клеммники.
В качестве третьего аргумента в пользу CREVIS необходимо назвать складскую политику ООО «Кревис»: наиболее популярные позиции всегда в наличии, склад постоянно пополняется. Это значит, что заказчик может рассчитывать на оперативную поставку.
И конечно, несомненное преимущество бренда CREVIS — наличие русскоязычной технической поддержки. Через специальную форму на сайте можно задать любой вопрос по оборудованию и получить квалифицированную помощь. Нелишним будет упомянуть и о налаженном гарантийном обслуживании: стандартная гарантия на ПЛК, адаптеры и модули ввода-вывода составляет три года.
Сегодня российский сегмент CREVIS — это команда профессионалов, искренне любящих своё дело и готовых найти решение для любой задачи клиента.
