Совместимость модулей серии G и M Crevis

Все оборудование систем ввода-вывода и управления CREVIS условно делится на две большие категории:

• Серия G (общепромышленное исполнение) предназначена для так называемых дискретных производств, то есть производств, в которых отдельные участки могут быть остановлены на время проведения ремонтных работ.
• Серия M (исполнение для ответственных применений) предназначена для производств непрерывного цикла, где остановы не допускаются либо время останова для проведения ремонтных работ должно быть сведено к минимуму.

Несмотря на внешнее сходство, модули серии G и серии M несовместимы между собой.

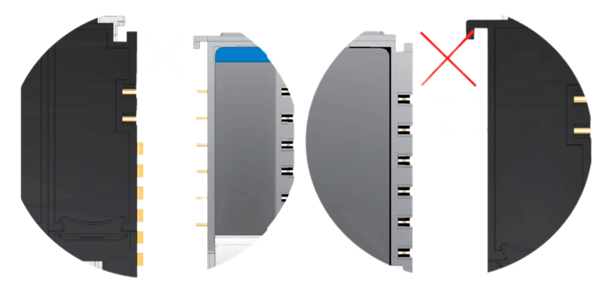

В первую очередь, из-за различий в габаритах устройств, но, кроме габаритов, есть еще одно важное отличие – контакты, соединяющие ячейки корзины. У серии G все контакты штыревые, тогда как у серии M контакты информационной шины подпружиненные, соединяются заподлицо, штыревыми остались только контакты питания системной и полевой шины.

Таким образом, пользователь просто физически не сможет присоединить модуль расширения серии M к головному устройству серии G и наоборот. По крайней мере, без необратимого повреждения оборудования.

Внутренние шины G-Bus и M-Bus

Оборудование серии G обменивается данными по внутренней шине G-Bus, а оборудование серии M использует шину M-Bus. По внутренней шине головное устройство получает значения входных каналов, передает команды выходным модулям, принимает диагностическую информацию и обеспечивает системное питание электронной части устройств.

Конструкция разъемов, порядок обмена данными и правила конфигурирования у G-Bus и M-Bus различаются. Устранить эту несовместимость настройкой программы или заменой прошивки нельзя.

Какие устройства можно устанавливать в одну корзину

Если в начале станции установлен ПЛК или сетевой адаптер серии G, все локально подключенные к нему модули ввода-вывода должны относиться к серии G. Для головного устройства серии M подбираются только модули серии M.

Почему одинаковые сигналы не означают совместимость

В обеих сериях могут быть модули для одинаковых сигналов, например дискретного ввода 24 В DC, токового сигнала 4–20 мА или подключения термопар. Однако тип полевого сигнала описывает только взаимодействие модуля с датчиком или исполнительным устройством.

Для подключения к головному устройству также имеют значение конструкция корпуса, внутренний разъем, системное питание, протокол локальной шины, размер данных и способ определения модуля в конфигурации станции. Поэтому совпадение типа сигнала и количества каналов не делает модули G и M взаимозаменяемыми.

Можно ли использовать серии G и M в одной системе

Механическая несовместимость не мешает использовать обе серии в рамках одной АСУ ТП. Для этого из оборудования G и M собирают отдельные станции ввода-вывода. У каждой станции должно быть собственное совместимое головное устройство и набор модулей своей серии.

Готовые станции подключаются к общему ПЛК или другой системе управления по промышленной сети, например Modbus TCP, Modbus RTU, PROFINET IO или EtherCAT. Конкретный вариант зависит от протоколов и функций выбранных головных устройств.

Таким образом, объединять модули G и M в одной локальной корзине нельзя, но отдельные станции обеих серий могут одновременно работать в одной системе автоматизации.

Что учитывать при переходе с серии G на серию M

Переход с одной серии на другую нельзя выполнить простой заменой отдельных модулей. Необходимо заново подобрать головное устройство, сигнальные и питающие модули, а также проверить:

• состав и количество входных и выходных каналов;
• допустимое количество модулей в станции;
• потребление по внутренней и полевой шинам;
• габариты новой сборки и расположение оборудования на DIN-рейке;
• тип клеммных блоков и существующую полевую проводку;
• размер входных и выходных данных;
• адресацию каналов в программе ПЛК и SCADA-системе.

После изменения состава станции конфигурацию и адресную карту необходимо сформировать заново. Если программа управления использует абсолютные адреса входов и выходов, их соответствие также потребуется проверить.

Как выбрать между сериями G и M

Серию G выбирают, когда требуется широкий ассортимент модулей, вариантов полевого подключения и промышленных протоколов, а остановка станции для обслуживания допустима.

Серия M предназначена для систем, в которых особенно важны обслуживание оборудования, горячая замена модулей, а также возможность построения схем с резервированием питания и сети.

Выбирать серию следует для всей локальной станции целиком: от ПЛК или сетевого адаптера до последнего модуля ввода-вывода и модуля питания.
