Артикул:
IGS-10020MT
| Аппаратные характеристики | |

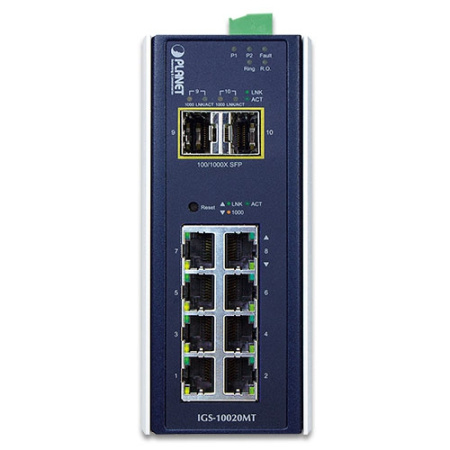

| Медные порты | 8 портов RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X |
| Слоты SFP | 2 слота SFP 100/1000/2500BASE-X (с 9 по 10) |
| Кнопка сброса |
< 5 сек: Системный перезапуск > 5 сек: Заводской сброс |
| Защита от статического разряда | 6 кВ |
| Корпус | Металлический IP30 |
| Вентиляторы охлаждения | Нет |
| Способ монтажа | На DIN-рейку, на панель/стену |

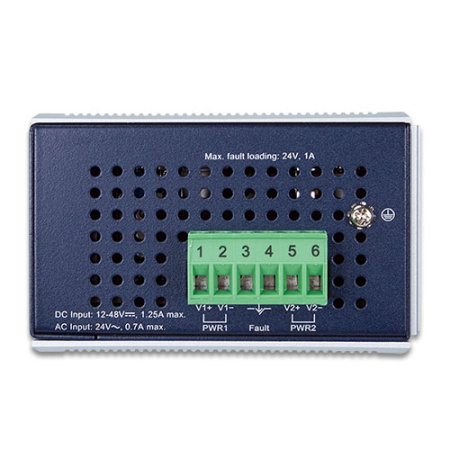

| Разъем питания |
Съемный 6-контактный клеммник питания Пины 1/2 - питание 1, пины 3/4 - неисправность, пины 5/6 - питание 2 |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| Светодиодная индикация |
Системные: Power 1 (зеленый) Power 2 (зеленый) Fault Alarm (зеленый) Ring (зеленый) R.O. (зеленый) Порты RJ45 (с 1 по 8): LNK/ACT (зеленый), 1000 (желтый), Слоты SFP (с 9 по 10): 1G/2.5G LNK/ACT (зеленый) 100 LNK/ACT (желтый) |
| Габариты (Ш x Г x В) | 56 x 87.8 x 135 мм |
| Масса | 720 г |
| Питание | Двойное с резервированием, 12~48 В DC или 24 В AC |
| Потребление | 10 Вт |
| Сетевые характеристики | |
| Управляемый | Да |
| Уровень управления | L2+ |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 26 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 14.8 Мпак/с |
| Таблица адресов | 8K записей, автоматическое изучение адресов и удаление устаревших записей |
| Буфер данных | 512 КБ |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Jumbo-кадр | 9 КБ |
| Функции L2 | |
| Конфигурация портов |
Включить/отключить порт Автосогласование 10/100/1000 Мбит/с, выбор полнодуплексного или полудуплексного режима Включить/отключить управление потоком Управление режимом энергосбережения |
| Статус портов |
Отображение для каждого порта: Скорости в дуплексном режиме Статуса соединения Статуса управления потоком Статуса автосогласования Статус магистрали |
| Отзеркаливание портов |
TX/RX/оба направления Многие-к-одному |
| VLAN |
Тегированная VLAN в соответствии с IEEE 802.1Q Туннели Q-in-Q в соответствии с IEEE 802.1ad (стекирование VLAN) Приватная VLAN (защищенный порт) На базе MAC-адреса Протокольная VLAN Голосовая VLAN MVR (многоадресная регистрация VLAN) До 4К VLAN, до 4095 идентификаторов VLAN |
| Агрегирование каналов |
Статические магистральные группы и LACP IEEE 802.3ad До 5 магистральных групп, 10 портов в группе |
| Протоколы связующего дерева (STP) |
STP IEEE 802.1D RSTP, IEEE 802.1w MSTP, IEEE 802.1s Отслеживание, пересылка и фильтрация BPDU |
| Отслеживание IGMP |
Отслеживание IPv4 IGMP (v1/v2/v3) Режим запросов IGMP До 255 многоадресных групп |
| Отслеживание MLD |
Отслеживание IPv6 MLD (v1/v2) Режим запросов MLD До 256 многоадресных групп |
| QoS |
Назначение 8 идентификаторов для 8 уровней приоритета - Номер порта - Приоритет по 802.1p - Тег VLAN по 802.1Q - Префиксs DSCP/IP в пакете IPv4/IPv6 Классификация трафика по трогому приоритету или WRR |
| Протоколы кольцевого резервирования | ERPS по стандарту ITU-T G.8032 |
| Ограничение полосы пропускания |
Для каждого порта Вход: 500 кбит/с ~ 80 Мбит/с Выход: 64 кбит/с ~ 80 Мбит/с |
| Функции L3 | |
| Интерфейсы IP | До 8 интерфейсов VLAN |
| Таблица маршрутов | Макс. 32 маршрута |
| Протоколы маршрутизации | Статическая программная маршрутизация IPv4 и IPv6 |
| Функции кибербезопасности | |
| Список управления доступом |
На базе IPv4/IPv6 На базе MAC-адресов До 123 записей |
| Аутентификация |
Управление сетевым доступом по портам или MAC-адресам в соответствии с IEEE 802.1x Встроенный RADIUS-клиент для взаимодействия с серверами RADIUS Аутентификация по логину TACACS+ Аутентификация через RADIUS/TACACS+ |
| Расширенные функции безопасности |
Привязка IP-адреса к MAC-адресу Отслеживание DHCP и DHCP Option82 Отслеживание, пересылка и фильтрация BPDU Проверка ARP Защита источника IP Предотвращение неавторизованного доступа посредством проверки IP-адреса |
| Функции управления | |
| Базовые интерфейсы упраления |
Веб-интерфейс Удаленно по Telnet SNMP v1, v2c |
| Защищенные интерфейсы управления | SSHv2, TLSv1.2, SNMP v3 |
| Системные функции |
Обновление прошивки по HTTP/TFTP через Ethernet Дублирование образов Протокол LLDP Утилита Planet Smart Discovery |
| Управление |
Поддержка двойного стека IPv4/IPv6 Поддержка 4-х групп RMON 1, 2, 3, 9 SNMP-ловушки для уведомления о падении и восстановлении линий Управление IP-адресами IPv6, протоколом Network Time Protocol (NTP) и службой Domain Name System (DNS) в сетях с IPv6 Встроенный TFTP-клиент Назначение IP-адреса через BOOTP и DHCP Поддержка NTP IPv4/IPv6 Удаленный пинг ICMPv6/ICMPv4 Диагностика кабеля |
|
Базы данных SNMP (SNMP MIBs) |
RFC-1213 MIB-II IF-MIB RFC-1493 Bridge MIB RFC-1643 Ethernet MIB RFC-2863 Interface MIB RFC-2665 Ether-Like MIB RFC-2819 RMON MIB (Groups 1, 2, 3 and 9) RFC-2737 Entity MIB RFC-2618 RADIUS Client MIB RFC-2933 IGMP-STD-MIB RFC3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 10BASE-T; IEEE 802.3u 100BASE-TX/100BASE-FX; IEEE 802.3ab Gigabit 1000T; IEEE 802.3z Gigabit SX/LX; IEEE 802.3bz 2.5GBASE-X IEEE 802.3x flow control and back pressure IEEE 802.3az Energy-Efficient Ethernet IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP; IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management(CFM) IEEE 1588 PTPv2 RFC 768 UDP; RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP version 3 RFC 2710 MLD version 1 FRC 3810 MLD version 2 ITU-T G.8032 ERPS Ring ITU-T Y.1731 Performance Monitoring |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 95% (без конденсации) |
| Хранения |
Температура: -40 ~ 85 °C Относительная влажность: 5 ~ 95% (без конденсации) |
