Артикул:
IGS-10080MFT
| Аппаратные характеристики | |

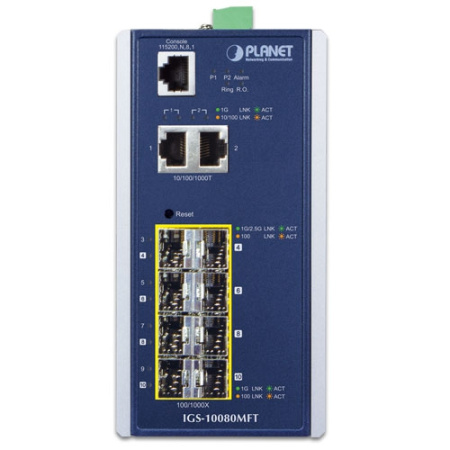

| Медные порты | 2 порта RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X (порты с 1 по 2) |
| Слоты SFP+ |
2 слота SFP 100/1000/2500BASE-X (порты с 3 по 4) 6 слотов SFP 100/1000BASE-X (порты с 5 по 10) |
| Консольный порт | 1 последовательный порт USB-to-RS232 (115200, 8, N, 1) |
| SDRAM | 128 МБ |
| Flash-память | 64 МБ |
| Кнопка сброса |
< 5 сек: Системный перезапуск > 5 сек: Заводской сброс |
| Защита от статического разряда | 6 кВ |
| Защита от импульсных перенапряжений | 6 кВ |
| Корпус | Металлический IP30 |
| Способ монтажа | На DIN-рейку, петля для монажа на панель/стену |
| Габариты (Ш x Г x В) | 76.8 x 107.3 x 152 мм |
| Масса | 1036 г |
| Разъемы |

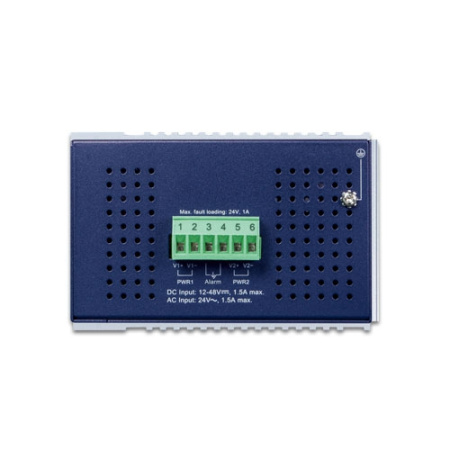

Съемный 6-контактный клеммник питания Пины 1/2 - питание 1, пины 3/4 - неисправность, пины 5/6 - питание 2 |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| Питание | Двойное с резервированием, 12~48 В DC или 24 В AC |
| Потребление | 13.92 Вт |
| Светодиодная индикация |
Системные: Power 1 (зеленый) Power 2 (зеленый) Alarm (красный) Ring (зеленый) R.O.(зеленый) Порты RJ45 10/100/1000 (с 1 по 2): 1000 LNK/ACT (зеленый) 10/100 LNK/ACT (желтый) Слоты SFP 100/1000/2500 (с 3 по 4): 1G/2.5G LNK/ACT (зеленый) 100 LNK/ACT (желтый) Слоты SFP 100/1000 (с 5 по 10): 1000 LNK/ACT (зеленый) 100 LNK/ACT (желтый) |
| Сетевые характеристики | |
| Управляемый | Да |
| Уровень управления | L2+ |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 26 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 19.34 Мпак/с |
| Таблица адресов | 8K записей, автоматическое изучение адресов и удаление устаревших записей |
| Буфер данных | 512 КБ |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Jumbo-кадр | 9 КБ |
| Функции L3 | |
| Интерфейсы IP | До 8 интерфейсов VLAN |
| Таблица маршрутов | Макс. 32 маршрутов |
| Протоколы маршрутизации | Программная статическая маршрутизация IPv4/IPv6 |
| Функции L2 | |
| Конфигурация портов |
Включить/отключить порт Автосогласование 10/100/1000 Мбит/с, выбор полнодуплексного или полудуплексного режима Включить/отключить управление потоком Управление энергосбережением |
| Статус портов |
Отображение для каждого порта: Скорости в дуплексном режиме Статуса соединения Статуса управления потоком Статуса автосогласования Статус магистрали |
| Отзеркаливание портов |
TX/RX/оба направления Один-к-одному |
| VLAN |
Тегированная VLAN в соответствии с IEEE 802.1Q Туннели Q-in-Q в соответствии с IEEE 802.1ad (стекирование VLAN) Голосовая VLAN VLAN по MAC Протокольная VLAN Приватная VLAN (защищенный порт) GVRP MVR (многоадресная регистрация VLAN) До 256 VLAN, до 4094 идентификаторов VLAN |
| Агрегирование каналов |
Статические магистральные группы и LACP IEEE 802.3ad До 5 магистральных групп, 10 портов в группе |
| Протоколы связующего дерева (STP) |
STP IEEE 802.1D RSTP, IEEE 802.1w MSTP, IEEE 802.1s Отслеживание, пересылка и фильтрация BPDU |
| Отслеживание IGMP |
Отслеживание IPv4 IGMP (v2/v3) Режим запросов IGMP До 255 многоадресных групп |
| Отслеживание MLD |
Отслеживание IPv6 MLD (v1/v2) Режим запросов MLD До 255 многоадресных групп |
| QoS |
Назначение 8 идентификаторов для 8 уровней приоритета - Номер порта - Приоритет по 802.1p - Префиксs DSCP/IP в пакете IPv4/IPv6 Классификация трафика по трогому приоритету или WRR |
| Синхронизация по времени |
IEEE 1588v2 PTP (протокол точного времени) Прозрачные часы "peer-to-peer" Прозрачные часы "end-to-end" |
| Ограничение полосы пропускания |
Для каждого порта Вход: 500 кбит/с ~ 1000 Мбит/с Выход: 500 кбит/с ~ 1000 Мбит/с |
| Протоколы кольцевого резервирования |
Поддержка ERPS в соответствии с ITU-T G.8032 Время восстановления < 10 мс для 3 узлов Время восстановления < 50 мс для 16 узлов Поддерджка главного и подчиненного кольца |
| Функции кибербезопасности | |
| Список управления доступом |
На базе IPv4/IPv6 На базе MAC-адресов До 256 записей |
| Функция Port Security |
Аутентификация на портах по IEEE 802.1X Встроенный клиент RADIUS для взаимодействия с серверами RADIUS Аутентификация пользователя по RADIUS/TACACS+ |
| Защита MAC-адресов |
Привязка IP к MAC для каждого порта Фильтр MAC-адресов Статические MAC-адреса (до 256 адресов) |
| Расширенные функции безопасности |
Отслеживание DHCP и DHCP Option82 Отслеживание, пересылка и фильтрация BPDU Предотвращение DoS-атак Проверка ARP Защита источника IP |
| Функции управления | |
| Базовые интерфейсы упраления |
Консоль Веб-интерфейс Telnet SNMP v1, v2c |
| Защищенные интерфейсы управления | SSHv2, TLSv1.3, SNMP v3 |
| Системные функции |
Обновление прошивки по HTTP/TFTP через Ethernet Загрузка и выгрузка конфигурации по HTTP Протокол LLDP SNTP Утилита Planet Smart Discovery ПО PLANET NMSViewer/CloudViewer/CloudViewerPro |
| Обработка событий |
Локальный/удаленный обмен по протоколу Syslog Системный журнал |
| Нативная поддержка промышленных протоколов | Modbus TCP |
|
Базы данных SNMP (SNMP MIBs) |
RFC 1213 MIB-II IF-MIB RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Groups 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3ab Gigabit 1000T IEEE 802.3z Gigabit SX/LX IEEE 802.3bz 2.5GBASE-X IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP ITU-T G.8032 Ethernet Ring Protection Switching RFC 768 UDP RFC 783 TFTP RFC 793 TCP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 95% (без конденсации) |
| Хранения |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 95% (без конденсации) |
