Артикул:
IGS-1020TF
| Аппаратные характеристики | |

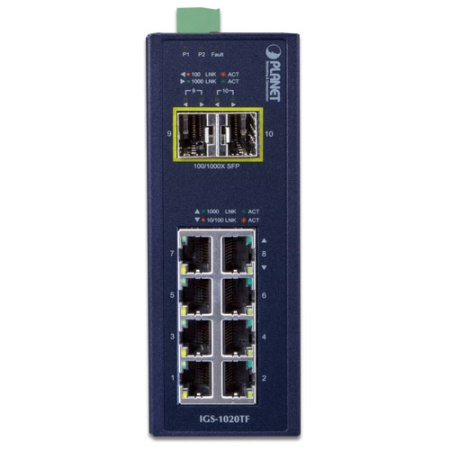

| Медные порты | 8 портов RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X (порты с 1 по 8) |
| Слоты SFP |
2 слота SFP 1000BASE-SX/LX/BX SFP (порты 9 и 10) Совместимость с трансиверами 100BASE-FX |
| Разъемы |

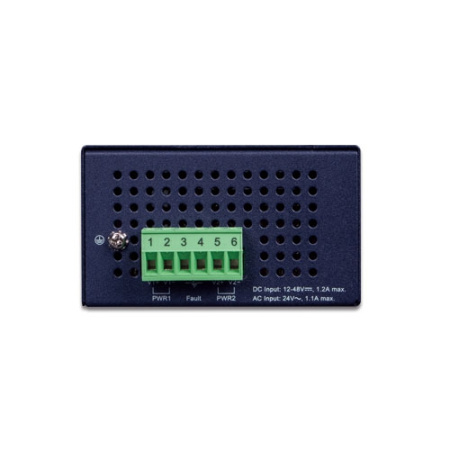

Съемный 6-контактный клеммник питания Пины 1/2 - питание 1, пины 3/4 - неисправность, пины 5/6 - питание 2 |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| Питание | Двойное с резервированием 12~48 В DC |
| Потребление | 8.27 Вт |
| Габариты (Ш x Г x В) | 50 x 87.8 x 135 мм |
| Масса | 540 г |
| Корпус | Металлический IP30 |
| Способ монтажа | На DIN-рейку, петля для монажа на панель/стену |
| Защита от статического разряда | 6 кВ |
| Светодиодная индикация |
Системные: P1 (зеленый) P2 (зеленый) Alarm (красный) Порты RJ45 10/100/1000BASE-T (с 1 по 8): 1000 LNK/ACT (зеленый) 10/100 LNK/ACT (желтый) Слоты SFP 100/1000BASE-X (с 9 по 10): 1000 LNK/ACT (зеленый) 100 LNK/ACT (желтый) |
| Сетевые характеристики | |
| Управляемый | Нет |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 20 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 14.88 Мпак/с |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Таблица MAC-адресов | 4K записей |
| Jumbo-кадр | 9216 байт |
| Рекомендуемый кабель |
Витая пара ■ 10BASE-T: 2-парный UTP Cat. 3, 4, 5, до 100 м ■ 100BASE-TX: 2-парный UTP Cat. 5, 5e, до 100 м ■ 1000BASE-T: 4-парный UTP Cat. 5e, 6, до 100 м Оптоволокно ■ 1000BASE-SX: 50/125мкм или 62.5/125мкм многомодовый оптоволоконный кабель, до 550 м ■ 1000BASE-LX: 9/125мкм одномодовый оптоволоконный кабель, до 10/20/30/40/50/70/120 км (в зависимости от модуля SFP) ■ 100BASE-FX: 50/125мкм или 62.5/125мкм многомодовый оптоволоконный кабель, до 2 км 9/125мкм одномодовый оптоволоконный кабель, до 20/40/60 км (в зависимости от модуля SFP) |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 Ethernet/10BASE-T IEEE 802.3u Fast Ethernet/100BASE-TX IEEE 802.3ab Gigabit Ethernet/1000BASE-T IEEE 802.3z Gigabit Ethernet/1000BASE-SX/LX IEEE 802.3x Full-Duplex Flow Control IEEE 802.3az Energy Efficient Ethernet (EEE) IEEE 802.1p Cos |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 95% (без конденсации) |
| Хранения |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 95% (без конденсации) |
