Артикул:

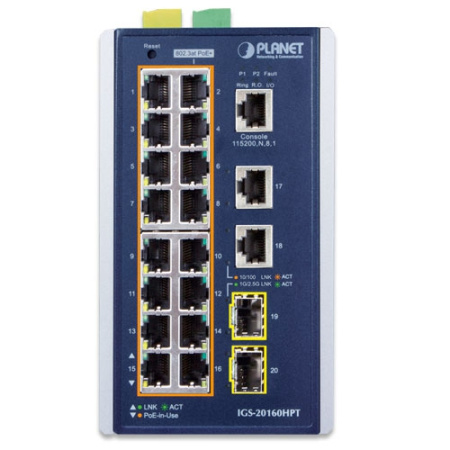

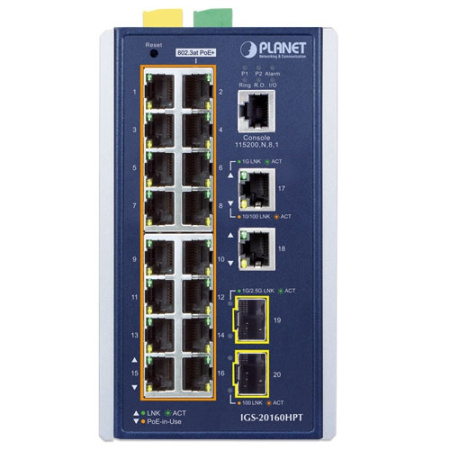

IGS-20160HPT
| Аппаратные характеристики | |
| Версия аппаратного обеспечения | 4 |
| Медные порты | 18 портов RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X |
| Порты PoE | 16 портов RJ45 PoE+ 802.3at/af (порты с 1 по 16) |
| Слоты SFP | 2 слота SFP 1000/2500BASE-X (с 19 по 20), совместимы с трансиверами 100BASE-FX |
| Консольный порт | 1 последовательный порт RJ45 (115200, 8, N, 1) |
| Кнопка сброса |
< 5 сек: Системный перезапуск > 5 сек: Заводской сброс |
| Корпус | Алюминиевый IP30 |
| Вентиляторы охлаждения | Нет |
| Способ монтажа | На DIN-рейку, на панель/стену |

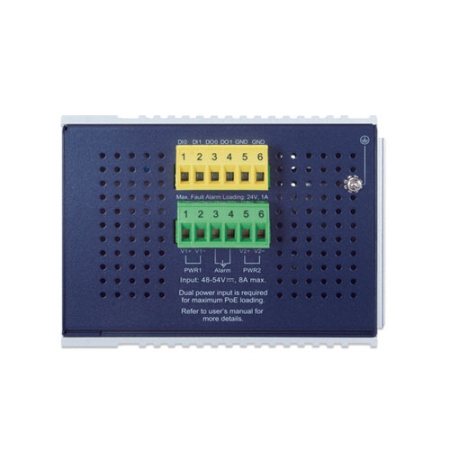

| Разъемы |
Съемный 6-контактный клеммник питания Пины 1/2 - питание 1, пины 3/4 - неисправность, пины 5/6 - питание 2 Съемный 6-контактный клеммник DI/DO Пины 1/2 - DI 0 и DI 1, пины 3/4 - DO 0 и DO 1, пины 5/6 - GND |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| Дискретные входы |
2 дискретных входа Уровень логического "0": -24~2.1 В (±0.1 В) Уровень логической "1": 2.1~24 В (±0.1 В) Макс. входной ток 10 мА |
| Дискретные выходы |
2 дискретных выхода Открытый коллектор, 24 В DC, 100 мА |
| Защита от статического разряда | 6 кВ |
| Светодиодная индикация |
Системные: Power 1 (зеленый) Power 2 (зеленый) Fault Alarm (красный) Ring (зеленый) Ring Owner (зеленый) DIDO (красный) Порты PoE+ RJ45 10/100/1000T (с 1 по 16): PoE-In-Use (желтый), LNK/ACT (зеленый), Порты RJ45 10/100/1000T (с 1 по 18): 1000 LNK/ACT (зеленый), 10/100 (желтый), Слоты SFP (с 19 по 20): 1G/2.5G LNK/ACT (зеленый) 100 LNK/ACT (желтый) |
| Габариты (Ш x Г x В) | 86.8 x 107.3 x 152 мм |
| Масса | 1.548 кг |
| Питание | Двойное с резервированием, 48~54 В DC (для функции PoE+ рекомендуется >51 В DC) |
| Потребление |
18.8 Вт (система) 413 Вт (полная нагрузка с PoE) |
| Сетевые характеристики | |
| Управляемый | Да |
| Уровень управления | L3 |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 46 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 34.2 Мпак/с |
| Таблица адресов | 32K записей, автоматическое изучение адресов и удаление устаревших записей |
| Буфер данных | 32 Мбит |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Jumbo-кадр | 10 КБ |
| Функции PoE | |
| Стандарт PoE | IEEE 802.3af/802.3at, источник питания (PSE) |
| Тип источника PoE | Оконечный |
| Выходная мощность PoE |
Стандарт IEEE 802.3af - 48~51 В (в зависимости от напряжения питания), макс. 15.4 Вт / порт Стандарт IEEE 802.3af - 48~51 В (в зависимости от напряжения питания), макс. 30 Вт / порт |
| Назначение пинов | 1/2(+), 3/6(-) |
|
Суммарная мощность PoE (бюджет PoE) |
При питании 48 В DC: Макс. 240 Вт. При питании 52~54 В DC: При питании от 1 источника - макс. 240 Вт. При питании от 2 источников - макс. 360 Вт. При питании от 2 источников напряжение у обоих источников должно быть одинаковое |
| Число питаемых устройств класса 2 | 16 |
| Число питаемых устройств класса 3 | 16 |
| Число питаемых устройств класса 4 | 10 |
| Управление PoE |
Контроль исправности потребителей (PD Alive Check) Переподача питания на потребители по расписанию Включение питания по расписанию Мониторинг использования Расширенный режим с передачей питания на 250 м |
| Функции L2 | |
| Конфигурация портов |
Включить/отключить порт Автосогласование 10/100/1000 Мбит/с, выбор полнодуплексного или полудуплексного режима Включить/отключить управление потоком Управление режимом энергосбережения |
| Статус портов |
Отображение для каждого порта: Скорости в дуплексном режиме Статуса соединения Статуса управления потоком Статуса автосогласования Статус магистрали |
| Отзеркаливание портов |
TX/RX/оба направления Многие-к-одному Совместимость с Cisco RSPAN До 5 сессий |
| VLAN |
Тегированная VLAN в соответствии с IEEE 802.1Q (до 255 тегированных VLAN) Туннели Q-in-Q в соответствии с IEEE 802.1ad (стекирование VLAN) Приватная VLAN (защищенный порт) На базе MAC-адреса Протокольная VLAN Преобразование тегов VLAN Голосовая VLAN MVR (многоадресная регистрация VLAN) GVRP До 4К VLAN, до 4095 идентификаторов VLAN |
| Агрегирование каналов |
Статические магистральные группы и LACP IEEE 802.3ad До 10 магистральных групп, 16 портов в группе |
| Протоколы связующего дерева (STP) |
STP IEEE 802.1D RSTP, IEEE 802.1w MSTP, IEEE 802.1s Поддержка до 7 экземпляров MSTP Отслеживание, пересылка и фильтрация BPDU Защита корневого устройства |
| Отслеживание IGMP |
Отслеживание IPv4 IGMP (v1/v2/v3) Режим запросов IGMP До 255 многоадресных групп |
| Отслеживание MLD |
Отслеживание IPv6 MLD (v1/v2) Режим запросов MLD До 255 многоадресных групп |
| Ограничение полосы пропускания |
Для каждого порта Вход: 500 кбит/с ~ 1000 Мбит/с Выход: 500 кбит/с ~ 1000 Мбит/с |
| QoS |
Назначение 8 идентификаторов для 8 уровней приоритета - Номер порта - Приоритет по 802.1p - Тег VLAN по 802.1Q - Префиксs DSCP/IP в пакете IPv4/IPv6 Классификация трафика по трогому приоритету или WRR |
| Протоколы кольцевого резервирования |
ERPS по стандарту ITU-T G.8032 Время восстановления < 10 мс для 3 ячеек Время восстановления < 50 мс для 16 ячеек Поддержка главного и подчиненного колец |
| Синхронизация по времени |
IEEE 1588v2 PTP (протокол точного времени) Прозрачные часы "peer-to-peer" Прозрачные часы "end-to-end" |
| Функции L3 | |
| Интерфейсы IP | До 128 интерфейсов VLAN |
| Таблица маршрутов |
Макс. 128 маршрутов Макс. 4К записей в таблице аппаратных маршрутов |
| Протоколы маршрутизации |
IPv4 RIPv1/v2 IPv4 OSPFv2 Аппаратная статическая маршрутизация IPv4 / IPм6 IPv6 OSPFv3 |
| Функции кибербезопасности | |
| Список управления доступом (ACL) |
ACL на основе: MAC-адреса IP-адреса Поля "Ethertype" Типа протокола Идентификатора VLAN DSCP Приоритета по 802.1p До 256 записей |
| Функции безопасности |
Функция Port Security Защита источника IP (до 512 записей) Динамическая проверка ARP (до 1К записей) Авторизация в коммандной строке по уровню пользователя Статические MAC-адреса (до 64 записей) |
| AAA |
Клиент RADIUS Клиент TACACS+ |
| Управление сетевым доступом |
Управление сетевым доступом по портам в соответствии с IEEE 802.1x Управление сетевым доступом по MAC-адресам Локальная аутентификация и аутентификация по RADIUS |
| Функции управления | |
| Базовые интерфейсы упраления |
Консоль Веб-интерфейс Удаленно по Telnet SNMP v1, v2c |
| Защищенные интерфейсы управления | SSHv2, TLSv1.2, SNMP v3 |
| Системные функции |
Обновление прошивки по HTTP Загрузка и выгрузка конфигурации по HTTP Удаленное логирование по протоколу Syslog Системный журнал Протокол LLDP Протокол NTP Утилита PLANET Smart Discovery ПО PLANET NMS system ПО PLANETCloudViewer/CloudViewerPro |
| Управление |
Поддержка двойного стека IPv4/IPv6 Поддержка 4-х групп RMON 1, 2, 3, 9 SNMP-ловушки для уведомления о падении и восстановлении линий Управление IP-адресами IPv6, протоколом Network Time Protocol (NTP) и службой Domain Name System (DNS) в сетях с IPv6 Встроенный TFTP-клиент Назначение IP-адреса через BOOTP и DHCP Поддержка NTP IPv4/IPv6 Удаленный пинг ICMPv6/ICMPv4 Диагностика кабеля |
| Обработка событий |
Удаленное логирование по протоколу SysLog Локальный системный журнал |
| Стандарт ONVIF |
Изучение устройств ONVIF Мониторинг устройств ONVIF Построение карты этажа |
|
Базы данных SNMP (SNMP MIBs) |
RFC 1213 MIB-II RFC 2863 IF-MIB RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2737 Entity MIB RFC 2819 RMON MIB (Groups 1, 2, 3 and 9) RFC 2618 RADIUS Client MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP Power over Ethernet MIB |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 10BASE-T; IEEE 802.3u 100BASE-TX/100BASE-FX; IEEE 802.3z Gigabit SX/LX; IEEE 802.3ab Gigabit 1000T; IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP; IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management (CFM) IEEE 1588 PTPv2 RFC 768 UDP; RFC 783 TFTP; RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1058 RIP v1; RFC 2453 RIP v2 RFC 1112 IGMP v1; RFC 2236 IGMP v2 RFC 3376 IGMP version 3 RFC 2710 MLD version 1 RFC 3810 MLD version 2 RFC 2328 OSPF v2 RFC 2740 OSPF v3 ITU G.8032 ERPS Ring ITU-T Y.1731 Performance Monitoring |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 95% (без конденсации) |
| Хранения |
Температура: -40 ~ 85 °C Относительная влажность: 5 ~ 95% (без конденсации) |
