Артикул:
IGS-4215-16P4X
| Аппаратные характеристики | |

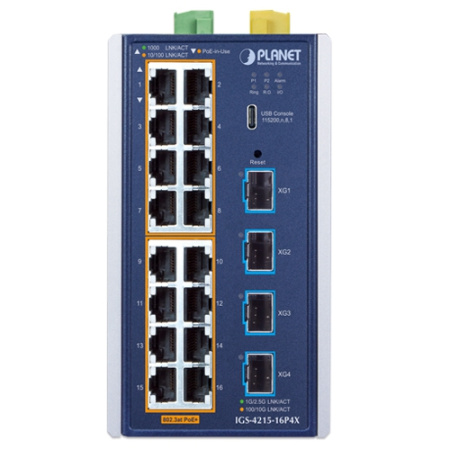

| Медные порты | 16 портов RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X (порты с 1 по 16) |
| Порты PoE | 16 портов RJ45 PoE+ 802.3at (порты с 1 по 16) |
| Слоты SFP+ |
4 слота SFP+ 10GBASE-SR/LR (порты с XG1 по XG4) Совместимы с трансиверами 100M/1G/2.5GBASE-SX/LX/BX |
| Консольный порт | 1 последовательный порт USB Type C (115200, 8, N, 1) |
| Кнопка сброса |
< 5 сек: Системный перезапуск > 5 сек: Заводской сброс |
| Разъемы |

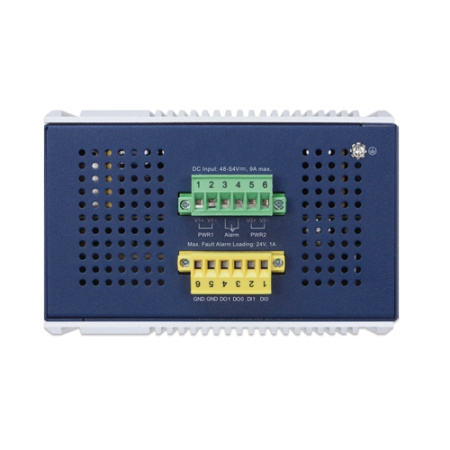

Съемный 6-контактный клеммник питания Пины 1/2 - питание 1, пины 3/4 - неисправность, пины 5/6 - питание 2 Съемный 6-контактный клеммник DI/DO Пины 1/2 - DI 1 и 2, пины 3/4 - DO 1 и 2, пины 5/6 - GND |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| Дискретные входы |
2 дискретных входа Уровень логического "0": -24~2.1 В (±0.1 В) Уровень логической "1": 2.1~24 В (±0.1 В) Макс. входной ток 10 мА |
| Дискретные выходы |
2 дискретных выхода Открытый коллектор, 24 В DC, 100 мА |
| Питание | Двойное с резервированием, 48~54 В DC |
| Потребление |
9.1 Вт (система) 402 Вт (полная нагрузка с PoE) |
| Габариты (Ш x Г x В) | 86 x 135 x 152 мм |
| Масса | 1754 г |
| Корпус | Металлический IP30 |
| Способ монтажа | На DIN-рейку, петля для монажа на панель/стену |
| Защита от статического разряда |
Воздушный - 8 кВ Контактный - 6 кВ |
| Светодиодная индикация |
Системные: Power 1 (зеленый) Power 2 (зеленый) Alarm (красный) Ring (зеленый) R.O. (зеленый) I/O (красный) Порты с PoE++ 10/100/1000T (с 1 по 16): Верхние 1000 LNK/ACT (зеленый) 10/100 LNK/ACT (желтый) Нижние PoE-in-use (желтый) Слоты SFP+ (с XG1 по XG4): 1G/2.5G LNK/ACT (зеленый) 10G LNK/ACT (желтый) |
| Сетевые характеристики | |
| Управляемый | Да |
| Уровень управления | L2+ |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 112 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 83.33 Мпак/с |
| Таблица адресов | 32K записей |
| Буфер данных | 12 Мбит |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Jumbo-кадр | 12 КБ |
| Функции PoE | |
| Стандарт PoE | IEEE 802.3at, источник питания (PSE) |
| Тип источника PoE | Оконечный |
| Выходная мощность PoE |
Стандарт IEEE 802.3af: Макс. 15.4 Вт при 48~51 В DC Стандарт IEEE 802.3at: Макс. 36 Вт при 51~54 В DC |
| Назначение пинов | 1/2(+), 3/6(-) |
|
Суммарная мощность PoE (бюджет PoE) |
При питании от 1 источника - макс. 240 Вт. При питании от 2 источников - макс. 360 Вт. При питании от 2 источников напряжение у обоих источников должно быть одинаковое |
| Число питаемых устройств Класса 2 (~6.5 Вт) | 16 |
| Число питаемых устройств Класса 3 (~13 Вт) | 16 |
| Число питаемых устройств Класса 4 (~25.5 Вт) | 12 |
| Управляющие функции PoE | |
| Управление PoE |
Проверка подключенных потребителей Переподача питания по расписанию Расписание включения/отключения питания PoE Мониторинг использования PoE Расширенный режим |
| Режимы работы PoE | Standard/Legacy/Force |
| Обнаружение активных PoE-потребителей | Да |
| Переподача питания PoE | Ежедневно или по заданному расписанию |
| Расписание подачи питания PoE | 4 варианта расписания |
| Расширенный режим PoE | Увеличение длины линии питания PoE со 100 м до 250 м |
| Функции L3 | |
| Интерфейсы IP | До 64 интерфейсов VLAN |
| Таблица маршрутов | Макс. 32 маршрутов |
| Протоколы маршрутизации | Статическая аппаратная маршрутизация IPv4/IPv6 |
| Функции L2 | |
| Отзеркаливание портов |
TX/RX/оба направления Многие-к-одному До 4 сессий |
| VLAN |
Тегированная VLAN в соответствии с IEEE 802.1Q Туннели Q-in-Q в соответствии с IEEE 802.1ad (стекирование VLAN) Голосовая VLAN Протокольная VLAN Приватная VLAN (защищенный порт) GVRP Управляющая VLAN До 256 VLAN, до 4094 идентификаторов VLAN |
| Агрегирование каналов |
Статические магистральные группы и LACP IEEE 802.3ad До 8 магистральных групп, 8 портов в группе |
| Протоколы связующего дерева (STP) |
STP IEEE 802.1D RSTP, IEEE 802.1w MSTP, IEEE 802.1s Отслеживание, пересылка и фильтрация BPDU |
| Отслеживание IGMP |
Отслеживание IPv4 IGMP v2,v3 Режим запросов IGMP До 256 многоадресных групп |
| Отслеживание MLD |
Отслеживание IPv6 MLD (v1/v2) До 256 многоадресных групп |
| QoS |
Назначение 8 идентификаторов для 8 уровней приоритета - Номер порта - Приоритет по 802.1p - Префиксs DSCP/TOS в пакете IPv4/IPv6 Классификация трафика по трогому приоритету или WRR Ограничение входной и выходной скоростей посредством функций контроля полосы пропускания |
| Протоколы кольцевого резервирования |
ERPS по стандарту ITU-T G.8032 Время восстановления < 450 мс |
| Функции кибербезопасности | |
| Список управления доступом |
На основе: MAC-адреса IP-адреса IPv4/IPv6 До 256 записей |
| Функция Port Security |
Встроенный клиент RADIUS для взаимодействия с серверами RADIUS Аутентификация пользователя по RADIUS/TACACS+ |
| Защита по MAC-адресам |
Привязка IP-адресов к MAC-адресам Фильтрация MAC-адресов Статические MAC-адреса, макс. 256 статических MAC-адресов |
| Продвинутые функции кибербезопасности |
Отслеживание DHCP и DHCP Option82 Предотвращение DoS-атак Отслеживание, пересылка и фильтрация BPDU Проверка ARP Защита источника IP |
| Функции управления | |
| Базовые интерфейсы упраления |
Консоль USB to RS232 Веб-интерфейс Telnet SNMP v1, v2c |
| Защищенные интерфейсы управления | SSHv2, TLSv1.3, SNMPv3 |
| Системные функции |
Обновление прошивки по HTTP/TFTP через Ethernet Загрузка и выгрузка конфигурации по HTTP/TFTP Протокол LLDP SNTP Утилита Planet Smart Discovery ПО PLANET NMS System/CloudViewer/CloudViewerPro |
| Обработка событий |
Удаленный обмен по протоколу Syslog и локальное логирование Системный журнал |
|
Базы данных SNMP (SNMP MIBs) |
IEEE 802.3 10BASE-T; IEEE 802.3u 100BASE-TX/100BASE-FX; IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000BASE-T; IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3x Flow Control and Back Pressure IEEE 802.3ad Port Trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN Tagging IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus IEEE 802.3az for Energy-Efficient Ethernet RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 ITU-T G.8032 ERPS Ring |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 10BASE-T; IEEE 802.3u 100BASE-TX/100BASE-FX; IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T; IEEE 802.3ae 10Gb/s Ethernet (IGS-6325-8UP2S2X) IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management (CFM) IEEE 802.3az Energy Efficient Ethernet (EEE) IEEE 1588 PTPv2 RFC 768 UDP; RFC 783 TFTP; RFC 791 IP; RFC 792 ICMP RFC 2068 HTTP RFC 1058 RIP v1; RFC 2453 RIP v2 RFC 1112 IGMP v1; RFC 2236 IGMP v2; RFC 3376 IGMP v3 RFC 2710 MLD v1; FRC 3810 MLD v2 RFC 2328 OSPF v2; RFC 2740 OSPF v3 ITU-T G.8032 ERPS Ring ITU-T Y.1731 Performance Monitoring |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 95% (без конденсации) |
| Хранения |
Температура: -40 ~ 85 °C Относительная влажность: 5 ~ 95% (без конденсации) |
