Артикул:
IGS-4215-24T4X
| Аппаратные характеристики | |

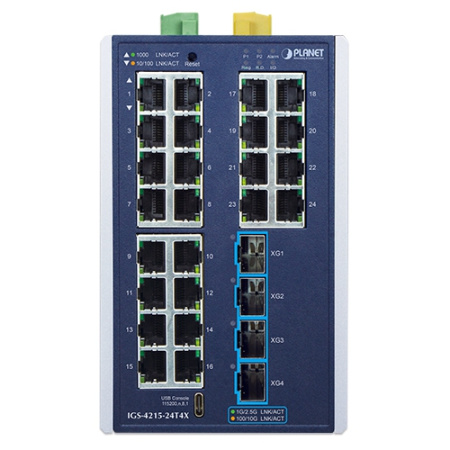

| Медные порты | 24 порта RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X (порты с 1 по 24) |
| Слоты SFP+ |
4 слота SFP+ 10GBASE-SR/LR (порты с XG1 по XG4) Cовместимость с трансиверами SFP 100M/1G/2.5GBASE-SX/LX/BX |
| Консольный порт | 1 последовательный порт USB-to-RS232 (115200, 8, N, 1) |
| Кнопка сброса |
< 5 сек: Системный перезапуск > 5 сек: Заводской сброс |
| Разъемы |

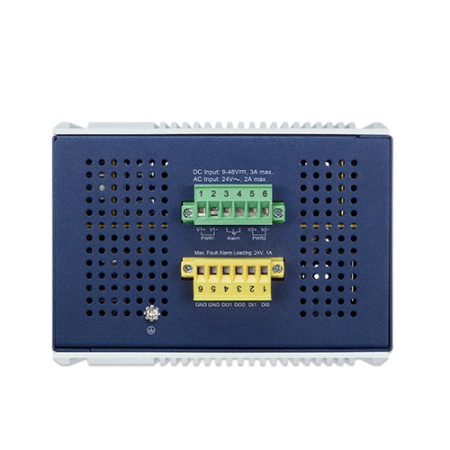

Съемный 6-контактный клеммник питания Пины 1/2 - питание 1, пины 3/4 - неисправность, пины 5/6 - питание 2 Съемный 6-контактный клеммник DI/DO Пины 1/2 - DI 0 и DI 1, пины 3/4 - DO 0 и DO 1, пины 5/6 - GND |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| Дискретные входы |
2 дискретных входа Уровень логического "0": -24~2.1 В (±0.1 В) Уровень логической "1": 2.1~24 В (±0.1 В) Макс. входной ток 10 мА |
| Дискретные выходы |
2 дискретных выхода Открытый коллектор, 24 В DC, 100 мА |
| Питание | Двойное с резервированием, 9~48 В DC или 24 В AC |
| Потребление |
При питании DC Система: 7.2 Вт Полная нагрузка: 20.25 Вт При питании AC Система: 6.4 Вт Полная нагрузка: 18.0 Вт |
| Габариты (Ш x Г x В) | 96 x 135 x 152 мм |
| Масса | 1863 г |
| Корпус | Металлический IP30 |
| Способ монтажа | На DIN-рейку, петля для монажа на панель/стену |
| Защита от статического разряда |
Воздушный: 8 кВ Контактный: 6 кВ |
| Светодиодная индикация |
Системные: Power 1 (зеленый) Power 2 (зеленый) Alarm (красный) Ring (зеленый) R.O.(зеленый) I/O (красный) Порты RJ45 10M/100M/1G (с 1 по 24): 1000 LNK/ACT (зеленый) 10/100 LNK/ACT (желтый) Слоты SFP+ 100M/1G/2.5G/10G (с XG1 по XG4): 1G/2.5G LNK/ACT (зеленый) 100/10G LNK/ACT (желтый) |
| Сетевые характеристики | |
| Управляемый | Да |
| Уровень управления | L2+ |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 128 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 95.23 Мпак/с |
| Таблица адресов | 16K записей |
| Буфер данных | 12 Мбит |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Jumbo-кадр | 12 КБ |
| Функции L2 | |
| Отзеркаливание портов |
TX/RX/оба направления Многие-к-одному До 4 сессий |
| VLAN |
Тегированная VLAN в соответствии с IEEE 802.1Q Туннели Q-in-Q в соответствии с IEEE 802.1ad (стекирование VLAN) Голосовая VLAN Протокольная VLAN Приватная VLAN (защищенный порт) GVRP Управляющая VLAN До 256 VLAN, до 4094 идентификаторов VLAN |
| Агрегирование каналов |
Статические магистральные группы и LACP IEEE 802.3ad До 8 магистральных групп, 8 портов в группе |
| Протоколы связующего дерева (STP) |
STP IEEE 802.1D RSTP, IEEE 802.1w MSTP, IEEE 802.1s Отслеживание, пересылка и фильтрация BPDU |
| Отслеживание IGMP |
Отслеживание IPv4 IGMP (v2/v3) Режим запросов IGMP До 256 многоадресных групп |
| Отслеживание MLD |
Отслеживание IPv6 MLD (v1/v2) До 256 многоадресных групп |
| QoS |
Назначение 8 идентификаторов для 8 уровней приоритета - Номер порта - Приоритет по 802.1p - Префиксs DSCP/IP в пакете IPv4/IPv6 Классификация трафика по трогому приоритету или WRR Ограничение полосы пропускания каждого порта по входу/выходу |
| Протоколы кольцевого резервирования |
ERPS по стандарту ITU-T G.8032 Время восстановления < 450 мс |
| Функции L3 | |
| Интерфейсы IP | До 64 интерфейсов VLAN |
| Таблица маршрутов | Макс. 32 статических маршрутов |
| Протоколы маршрутизации | Аппаратная статическая маршрутизация IPv4 / IPv6 |
| Функции кибербезопасности | |
| Список управления доступом |
На базе IPv4/IPv6 На базе MAC-адресов До 256 записей |
| Функция Port Security |
Встроенный клиент RADIUS для взаимодействия с серверами RADIUS Аутентификация пользователя по RADIUS/TACACS+ |
| Защита MAC-адресов |
Привязка IP к MAC для каждого порта Фильтр MAC-адресов Статические MAC-адреса (до 512 адресов) |
| Расширенные функции безопасности |
Отслеживание DHCP и DHCP Option82 Отслеживание, пересылка и фильтрация BPDU Предотвращение DoS-атак Проверка ARP Защита источника IP |
| Функции управления | |
| Базовые интерфейсы упраления |
Консоль USB-to-RS232 Веб-интерфейс Telnet SNMP v1, v2c |
| Защищенные интерфейсы управления | SSHv2, TLSv1.3, SNMP v3 |
| Системные функции |
Обновление прошивки по HTTP/TFTP через Ethernet Загрузка и выгрузка конфигурации по HTTP/TFTP Протокол LLDP SNTP Утилита Planet Smart Discovery ПО PLANET NMSViewer/CloudViewer/CloudViewerPro |
| Обработка событий |
Локальный/удаленный обмен по протоколу Syslog Системный журнал |
|
Базы данных SNMP (SNMP MIBs) |
RFC 1213 MIB-II RFC 1215 Generic Traps RFC 1493 Bridge MIB RFC 2674 Bridge MIB Extensions RFC 2737 Entity MIB (Version 2) RFC 2819 RMON (1, 2, 3, 9) RFC 2863 Interface Group MIB RFC 3635 Ethernet-like MIB RFC 3621 Power Ethernet MIB |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000BASE-T IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3x Flow Control and Back Pressure IEEE 802.3ad Port Trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN Tagging IEEE 802.1ab LLDP RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 ITU-T G.8032 ERPS Ring |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 95% (без конденсации) |
| Хранения |
Температура: -40 ~ 85 °C Относительная влажность: 5 ~ 95% (без конденсации) |
