Артикул:
IGS-4215-8UP4X
| Аппаратные характеристики | |
| Медные порты | 8 порта RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X (порты с 1 по 8) |
| Порты PoE | 8 порта RJ45 PoE++ 802.3bt (порты с 1 по 8) |
| Слоты SFP+ | 4 слота SFP+ 10G (порты с XG1 по XG4), совместимы с трансиверами SFP 100M/1G/2.5GBASE-SX/LX/BX |
| Консольный порт | 1 последовательный порт RJ45-to-RS232 (115200, 8, N, 1) |
| Кнопка сброса |
< 5 сек: Системный перезапуск > 5 сек: Заводской сброс |
| Разъемы |

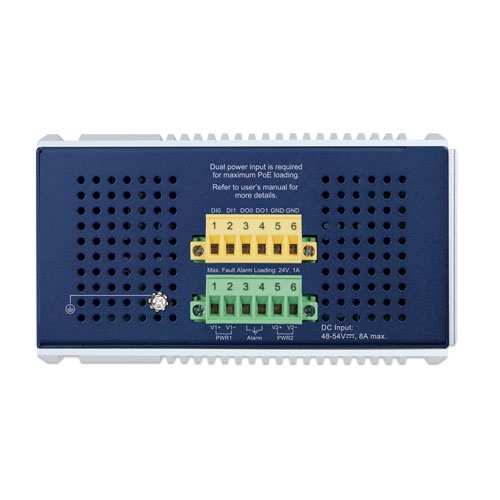

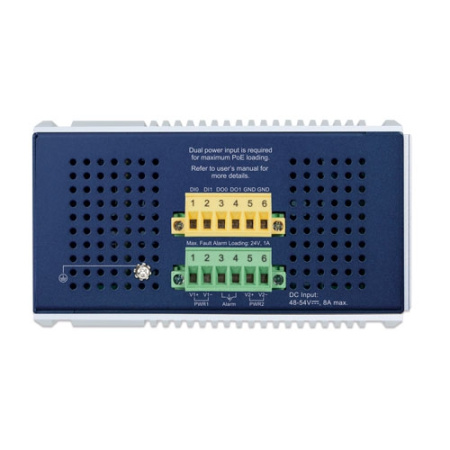

Съемный 6-контактный клеммник питания Пины 1/2 - питание 1, пины 3/4 - неисправность, пины 5/6 - питание 2 Съемный 6-контактный клеммник DI/DO Пины 1/2 - DI 1 и 2, пины 3/4 - DO 1 и 2, пины 5/6 - GND |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| Дискретные входы |
2 дискретных входа Уровень логического "0": -24~2.1 В (±0.1 В) Уровень логической "1": 2.1~24 В (±0.1 В) Макс. входной ток 10 мА |
| Дискретные выходы |
2 дискретных выхода Открытый коллектор, 24 В DC, 100 мА |
| Корпус | Металлический IP30 |
| Способ монтажа | На DIN-рейку, петля для монажа на панель/стену |
| Габариты (Ш x Г x В) | 76 x 135 x 152 мм |
| Масса | 1361 г |
| Питание | Двойное с резервированием, 48~54 В DC |
| Потребление |
Система: 10.2 Вт Полная нагрузка с PoE: 398.6 Вт |
| Защита от статического разряда |
Воздушный: 8 кВ Контактный: 6 кВ |
| Светодиодная индикация |

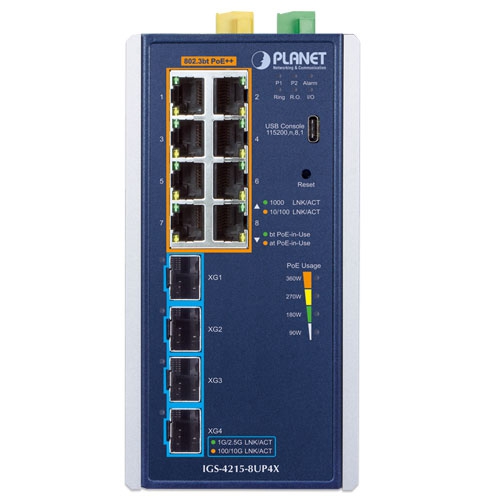

Системные: Power 1 (зеленый) Power 2 (зеленый) Alarm (красный) Ring (зеленый) Ring Owner (зеленый) DIDO (красный) Порты с PoE++ 10/100/1000T (с 1 по 8): 1000 LNK/ACT (зеленый) 10/100 LNK/ACT (желтый) 802.3bt PoE++-in-use (зеленый) 802.3at/af PoE-in-use (желтый) Слоты SFP+ (с XG1 по XG4): 1G/2.5 LNK/ACT (зеленый) 10G LNK/ACT (желтый) Индикация использования PoE: 90W, 180W, 270W, 360W (желтый) |
| Сетевые характеристики | |
| Управляемый | Да |
| Уровень управления | L2+ |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 96 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 71.43 Мпак/с |
| Таблица адресов | 16K записей, автоматическое изучение адресов и удаление устаревших записей |
| Буфер данных | 12 Мбит |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Jumbo-кадр | 12 КБ |
| Функции PoE | |
| Стандарт PoE |
IEEE 802.3bt, источник питания (PSE) типа 4 Обратная совместимость с 802.3at |
| Тип источника PoE |
802.3bt Оконечный Промежуточный |
| Выходная мощность PoE |
Стандарт IEEE 802.3bt - макс. 95 Вт / порт (Тип 4) или 60 Вт / порт (Тип 3) Форсированный режим - макс. 95 Вт / порт Режим оконечного источника - макс. 36 Вт / порт Режим промежуточного источника - макс. 36 Вт / порт |
| Назначение пинов |
Режим оконечного источника: 1/2(-), 3/6(+) Режим промежуточного источника: 4/5(+), 7/8(-) Режим 802.3bt: 1/2(-), 3/6(+),4/5(+), 7/8(-) |
|
Суммарная мощность PoE (бюджет PoE) |
При питании от 1 источника - макс. 240 Вт. При питании от 2 источников - макс. 360 Вт. При питании от 2 источников напряжение у обоих источников должно быть одинаковое |
| Число питаемых устройств 30 Вт | 8 |
| Число питаемых устройств 60 Вт | 6 |
| Число питаемых устройств 90 Вт | 4 |
| Управляющие функции PoE | |
| Управление PoE |
Проверка подключенных потребителей Переподача питания по расписанию Расписание включения/отключения питания PoE Мониторинг использования PoE Расширенный режим |
| Режимы работы PoE | Standard/Legacy/Force |
| Обнаружение активных PoE-потребителей | Да |
| Переподача питания PoE | Ежедневно или по заданному расписанию |
| Расписание подачи питания PoE | 4 варианта расписания |
| Расширенный режим PoE | Увеличение длины линии питания PoE со 100 м до 250 м |
| Функции L2 | |
| Конфигурация портов |
Включить/отключить порт Автосогласование 10/100/1000/2500 Мбит/с, выбор полнодуплексного или полудуплексного режима Включить/отключить управление потоком Управление доступностью портов |
| Статус портов |
Отображение для каждого порта: Скорости в дуплексном режиме Статуса соединения Статуса управления потоком Статуса автосогласования Статус магистрали |
| Отзеркаливание портов |
TX/RX/оба направления Многие-к-одному До 4 сессий |
| VLAN |
Тегированная VLAN в соответствии с IEEE 802.1Q Туннели Q-in-Q в соответствии с IEEE 802.1ad (стекирование VLAN) Приватная VLAN (защищенный порт) На базе MAC-адреса Протокольная VLAN Голосовая VLAN VLAN по маске подсети MVR (многоадресная регистрация VLAN) GVRP До 256 VLAN, до 4095 идентификаторов VLAN |
| Агрегирование каналов |
Статические магистральные группы и LACP IEEE 802.3ad До 8 магистральных групп, 8 портов в группе |
| Протоколы связующего дерева (STP) |
STP IEEE 802.1D RSTP, IEEE 802.1w MSTP, IEEE 802.1s Отслеживание, пересылка и фильтрация BPDU |
| Отслеживание IGMP |
Отслеживание IPv4 IGMP (v1/v2/v3) Режим запросов IGMP, фильтрация IGMP До 256 многоадресных групп |
| Отслеживание MLD |
Отслеживание IPv6 MLD (v1/v2) До 256 многоадресных групп |
| QoS |
Назначение 8 идентификаторов для 8 уровней приоритета - Номер порта - Приоритет по 802.1p - Префиксs DSCP/TOS в пакете IPv4/IPv6 - Тег VLAN по 802.1Q Классификация трафика по трогому приоритету или WRR Ограничение полосы пропускания каждого порта по входу/выходу |
| Протоколы кольцевого резервирования |
ERPS по стандарту ITU-T G.8032 Время восстановления < 450 мс |
| Функции кибербезопасности | |
| Список управления доступом |
На основе: MAC-адреса IP-адреса До 256 записей |
| Функция Port Security |
Аутентификация на портах по IEEE 802.1X Встроенный клиент RADIUS для взаимодействия с серверами RADIUS Аутентификация пользователя по RADIUS/TACACS+ |
| Защита MAC-адресов |
Привязка IP к MAC для каждого порта Фильтр MAC-адресов Статические MAC-адреса (до 256 адресов) |
| Расширенные функции безопасности |
Отслеживание DHCP и DHCP Option82 Отслеживание, пересылка и фильтрация BPDU Предотвращение DoS-атак Проверка ARP Защита источника IP |
| Функции управления | |
| Базовые интерфейсы упраления |
Консоль Веб-интерфейс Telnet SNMP v1, v2c |
| Защищенные интерфейсы управления | SSHv2, TLSv1.3, SNMPv3 |
| Системные функции |
Обновление прошивки по HTTP/TFTP через Ethernet Загрузка и выгрузка конфигурации по HTTP Удаленное логирование по протоколу Syslog Протокол LLDP Утилита Planet Smart Discovery ПО PLANET NMS System/CloudViewer/CloudViewerPro |
| Обработка событий |
Удаленный обмен по протоколу Syslog Системный журнал |
|
Базы данных SNMP (SNMP MIBs) |
RFC 1213 MIB-II RFC 1215 Generic Traps RFC 1493 Bridge MIB RFC 2674 Bridge MIB Extensions RFC 2737 Entity MIB (Version 2) RFC 2819 RMON (1, 2, 3, 9) RFC 2863 Interface Group MIB RFC 3635 Ethernet-like MIB RFC 3621 Power Ethernet MIB |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000BASE-T IEEE802.3ae 10Gb/s Ethernet IEEE 802.3x Flow Control and Back Pressure IEEE 802.3ad Port Trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN Tagging IEEE 802.1ab LLDP IEEE 802.3az for Energy-Efficient Ethernet RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 ITU-T G.8032 ERPS Ring |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 95% (без конденсации) |
| Хранения |
Температура: -40 ~ 85 °C Относительная влажность: 5 ~ 95% (без конденсации) |
