Артикул:
IGS-5225-4UP1T2S-12V
| Аппаратные характеристики | |
| Медные порты | 5 портов RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X (порты с 1 по 5) |
| Порты PoE | 4 порта RJ45 PoE++ 802.3bt (порты с 1 по 4) |
| Слоты SFP | 2 слота SFP 100/1000/2500BASE-X (порты с 6 по 7) |
| Консольный порт | 1 последовательный порт USB-to-RS232 (115200, 8, N, 1) |
| Кнопка сброса |
< 5 сек: Системный перезапуск > 5 сек: Заводской сброс |
| Корпус | Металлический IP30 |
| Способ монтажа | На DIN-рейку, петля для монажа на панель/стену |
| Разъемы |

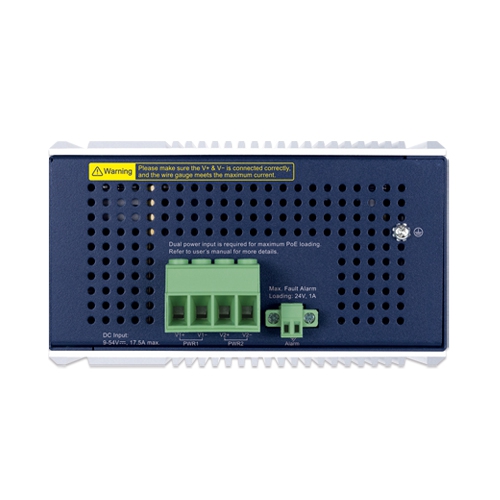

Съемный 6-контактный клеммник питания Пины 1/2 - питание 1, пины 3/4 - неисправность, пины 5/6 - питание 2 Съемный 6-контактный клеммник DI/DO Пины 1/2 - DI 1 и 2, пины 3/4 - DO 1 и 2, пины 5/6 - GND |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| Дискретные входы |
2 дискретных входа Уровень логического "0": -24~2.1 В (±0.1 В) Уровень логической "1": 2.1~24 В (±0.1 В) Макс. входной ток 10 мА |
| Дискретные выходы |
2 дискретных выхода Открытый коллектор, 24 В DC, 100 мА |
| Габариты (Ш x Г x В) | 76 x 135 x 152 мм |
| Масса | 1400 г |
| Питание | Двойное с резервированием, 9~54 В DC |
| Потребление |
Система: 7.6 Вт Полная нагрузка с PoE: 367.6 Вт |
| Защита от статического разряда | 6 кВ |
| Защита от импульсных перенапряжений | 6 кВ |
| Светодиодная индикация |

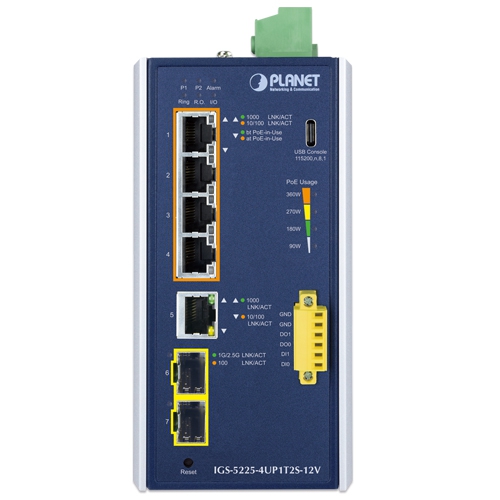

Системные: Power 1 (зеленый) Power 2 (зеленый) Alarm (красный) Ring (зеленый) Ring Owner (зеленый) DIDO (красный) Порты с PoE++ 10/100/1000T (с 1 по 4): 1000 LNK/ACT (зеленый) 10/100 LNK/ACT (желтый) 802.3bt PoE++-in-use (зеленый) 802.3at/af PoE-in-use (желтый) Порты без PoE 10/100/1000T (5): 1000 LNK/ACT (зеленый) 10/100 LNK/ACT (желтый) Слоты SFP (с 6 по 7): 1G/2.5 LNK/ACT (зеленый) 100 LNK/ACT (желтый) Индикация использования PoE: 90W, 180W, 270W, 360W (желтый) |
| Сетевые характеристики | |
| Управляемый | Да |
| Уровень управления | L2+ |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 20 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 14.8 Мпак/с |
| Таблица адресов | 8K записей, автоматическое изучение адресов и удаление устаревших записей |
| Буфер данных | 4 Мбит |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Jumbo-кадр | 9 КБ |
| Функции PoE | |
| Стандарт PoE |
IEEE 802.3bt, источник питания (PSE) типа 4 Обратная совместимость с 802.3at |
| Тип источника PoE |
802.3bt Оконечный Промежуточный |
| Выходная мощность PoE |
Стандарт IEEE 802.3bt - макс. 95 Вт / порт Режим оконечного источника - макс. 36 Вт / порт Режим промежуточного источника - макс. 36 Вт / порт |
| Назначение пинов |
Режим оконечного источника: 1/2(-), 3/6(+) Режим промежуточного источника: 4/5(+), 7/8(-) Режим 802.3bt: 1/2(-), 3/6(+),4/5(+), 7/8(-) |
|
Суммарная мощность PoE (бюджет PoE) |
При питании от 1 источника: до 24 В DC - макс. 90 Вт 24~48 В DC - макс. 180 Вт 48~54 В DC - макс. 240 Вт При питании от 2 источников: до 24 В DC - макс. 120 Вт 24~48 В DC - макс. 240 Вт 48~54 В DC - макс. 360 Вт При питании от 2 источников напряжение у обоих источников должно быть одинаковое |
| Число питаемых устройств 30 Вт | 4 |
| Число питаемых устройств 60 Вт | 4 |
| Число питаемых устройств 95 Вт | 3 |
| Управляющие функции PoE | |
| Управление PoE |
Мониторинг статуса портов PoE Управление выходной мощностью PoE (бюджетом) Установка пороговых значений использования PoE и температуры устройства |
| Режимы работы PoE | Standard/Legacy/Force |
| Управление питаемыми устройствами (PD) |
Для каждого удаленного PD доступны 4 действия: Нет действия Перезапуск PD Перезапуск PD и авария Авария |
| Переподача питания PoE | Ежедневно или по заданному расписанию |
| Расписание подачи питания PoE | 4 варианта расписания |
| Расширенный режим PoE | Увеличение длины линии питания PoE со 100 м до 250 м |
| Функции L3 | |
| Интерфейсы IP | До 8 интерфейсов VLAN |
| Таблица маршрутов | Макс. 32 маршрутов |
| Протоколы маршрутизации | Программная статическая маршрутизация IPv4 / IPv6 |
| Функции L2 | |
| Конфигурация портов |
Включить/отключить порт Автосогласование 10/100/1000 Мбит/с, выбор полнодуплексного или полудуплексного режима Включить/отключить управление потоком Управление доступностью портов |
| Статус портов |
Отображение для каждого порта: Скорости в дуплексном режиме Статуса соединения Статуса управления потоком Статуса автосогласования Статус магистрали |
| Отзеркаливание портов |
TX/RX/оба направления Многие-к-одному Совместимость с Cisco RSPAN До 5 сессий |
| VLAN |
Тегированная VLAN в соответствии с IEEE 802.1Q Туннели Q-in-Q в соответствии с IEEE 802.1ad (стекирование VLAN) Приватная VLAN (защищенный порт) На базе MAC-адреса Протокольная VLAN Голосовая VLAN MVR (многоадресная регистрация VLAN) GVRP До 4К VLAN, до 4095 идентификаторов VLAN |
| Агрегирование каналов |
Статические магистральные группы и LACP IEEE 802.3ad До 3 магистральных групп, 7 портов в группе |
| Протоколы связующего дерева (STP) |
STP IEEE 802.1D RSTP, IEEE 802.1w MSTP, IEEE 802.1s Отслеживание, пересылка и фильтрация BPDU |
| Отслеживание IGMP |
Отслеживание IPv4 IGMP (v1/v2/v3) Режим запросов IGMP, фильтрация IGMP До 255 многоадресных групп |
| Отслеживание MLD |
Отслеживание IPv6 MLD (v1/v2) Режим запросов MLD До 255 многоадресных групп |
| Синхронизация по времени |
IEEE 1588v2 PTP (протокол точного времени) Прозрачные часы "peer-to-peer" Прозрачные часы "end-to-end" |
| QoS |
Назначение 8 идентификаторов для 8 уровней приоритета - Номер порта - Приоритет по 802.1p - Префиксs DSCP/TOS в пакете IPv4/IPv6 - Тег VLAN по 802.1Q Классификация трафика по трогому приоритету или WRR Ограничение полосы пропускания каждого порта по входу/выходу |
| Ограничение полосы пропускания |
Для каждого порта Вход: 100 кбит/с ~ 3276 Мбит/с Выход: 100 кбит/с ~ 3281 Мбит/с |
| Протоколы кольцевого резервирования |
ERPS по стандарту ITU-T G.8032 Время восстановления < 10 мс для 3 узлов Время восстановления < 50 мс для 16 узлов Поддержка главного и подчиненного кольца |
| Контроль сетевых штормов | Одноадресные/многоадресные/широковещательные |
| Функции кибербезопасности | |
| Список управления доступом |
На основе: MAC-адреса IP-адреса Поля "Ethertype" Типа протокола Идентификатора VLAN DSCP Приоритета по 802.1p До 512 записей |
| Функции безопасности |
Функция Port security Защита источника IPадреса, до 512 записей в таблице Динамическая проверка ARP, до 1К записей в таблице Авторизация пользователей по уровням через коммандную строку Статические MAC-адреса, до 64 записей |
| AAA |
Клиент RADIUS Клиент TACACS+ |
| Управление сетевым доступом |
Управление сетевым доступом по портам в соответствии с IEEE 802.1x Управление сетевым доступом по MAC-адресам Локальная аутентификация и аутентификация по RADIUS |
| Функции управления | |
| Базовые интерфейсы упраления |
Консоль Веб-интерфейс Telnet SNMP v1, v2c |
| Защищенные интерфейсы управления | SSHv2, TLSv1.2, SNMPv3 |
| Системные функции |
Обновление прошивки по HTTP/TFTP через Ethernet Загрузка и выгрузка конфигурации по HTTP Удаленное логирование по протоколу Syslog Протокол LLDP Протокол NTP Утилита Planet Smart Discovery Поддержка контроллера Planet NMS ПО NMSViewerPro ПО PLANET CloudViewerPro |
| Обработка событий |
Удаленный обмен по протоколу Syslog Системный журнал SMTP |
| Стандарт ONVIF |
Изучение устройств ONVIF Мониторинг устройств ONVIF Построение карты этажа |
|
Базы данных SNMP (SNMP MIBs) |
RFC-1213 MIB-II IF-MIB RFC-1493 Bridge MIB RFC-1643 Ethernet MIB RFC-2863 Interface MIB RFC-2665 Ether-Like MIB RFC-2819 RMON MIB (Group 1, 2, 3 and 9) RFC-2737 Entity MIB RFC-2618 RADIUS Client MIB RFC-2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB Power over Ethernet MIB |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 10BASE-T; IEEE 802.3u 100BASE-TX/100BASE-FX; IEEE 802.3ab Gigabit 1000T IEEE 802.3z Gigabit SX/LX IEEE 802.3bz 2.5GBASE-X IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management(CFM) IEEE 1588 PTPv2 RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 793 TCP RFC 2068 HTTP RFC 1112 IGMP v1; RFC 2236 IGMP v2 ITU-T G.8032 ERPS Ring ITU-T Y.1731 Performance Monitoring |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 95% (без конденсации) |
| Хранения |
Температура: -40 ~ 85 °C Относительная влажность: 5 ~ 95% (без конденсации) |
