Артикул:
IGS-5225-8P2T2S
| Аппаратные характеристики | |
| Медные порты | 10 портов RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X (порты с 1 по 10) |
| Слоты SFP | 2 слота SFP 100/1000/2500BASE-X (порты 11 и 12) |
| PoE-порты | 8 портов PoE 802.3at/af (порты с 1 по 8) |
| Консольный порт | 1 последовательный порт RJ45-to-RS232 (115200, 8, N, 1) |
| RAM | 128 МБ |
| Flash-память | 64 МБ |
| Кнопка сброса |
< 5 сек: Системный перезапуск > 5 сек: Заводской сброс |
| Защита от статического разряда | 6 кВ |
| Корпус | Металлический IP30 |
| Способ монтажа | На DIN-рейку или на панель/стену |
| Разъемы |

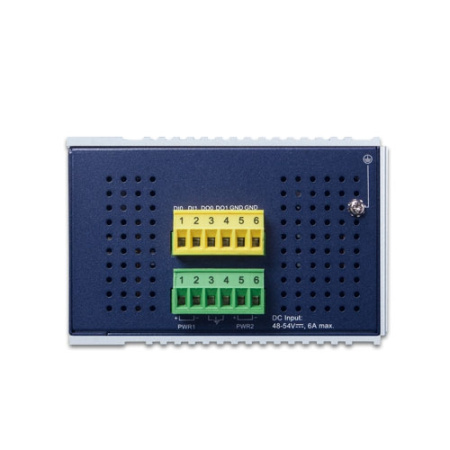

Съемный 6-контактный клеммник питания Пины 1/2 - питание 1, пины 3/4 - неисправность, пины 5/6 - питание 2 Съемный 6-контактный клеммник DI/DO Пины 1/2 - DI 0 и DI 1, пины 3/4 - DO 0 и DO 1, пины 5/6 - GND |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| Дискретные входы |
2 дискретных входа Уровень логического "0": -24~2.1 В (±0.1 В) Уровень логической "1": 2.1~24 В (±0.1 В) Макс. входной ток 10 мА |
| Дискретные выходы |
2 дискретных выхода Открытый коллектор, 24 В DC, 100 мА |
| Габариты (Ш x Г x В) | 76.8 x 107.3 x 152 мм |
| Масса | 1128 г |
| Питание | Двойное с резервированием, 48~54 В DC (для PoE+ рекомендуется напряжение >51 В DC) |
| Потребление |
Система: 6.48 Вт Полная нагрузка с PoE: 263 Вт |
| Светодиодная индикация |

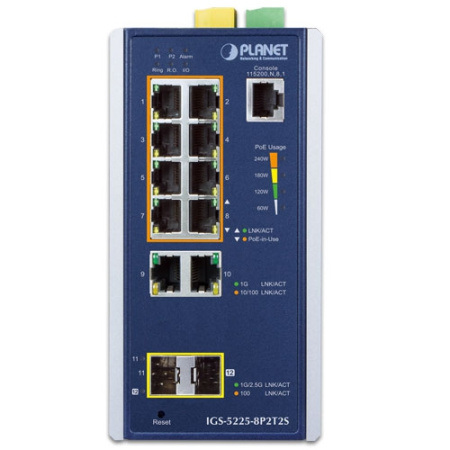

Системные: Power 1 (зеленый) Power 2 (зеленый) Alarm (красный) Ring (зеленый) R.O. (зеленый) DIDO (красный) Медные порты RJ45 10/100/1000T с PoE: LNK/ACT (зеленый) PoE In-Use (желтый) Медные порты RJ45 10/100/1000T без PoE: 1000 LNK/ACT (зеленый) 100 LNK/ACT (желтый) Слоты SFP 100/1000X: 1000 LNK/ACT (зеленый) 100 LNK/ACT (желтый) Слоты SFP 100/1000/2500X: 1G/2.5G LNK/ACT (зеленый) 100 LNK/ACT (желтый) |
| Сетевые характеристики | |
| Управляемый | Да |
| Уровень управления | L2+ |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 30 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 22.32 Мпак/с |
| Таблица адресов | 8K записей, автоматическое изучение адресов и удаление устаревших записей |
| Буфер данных | 4 Мбит |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Jumbo-кадр | 9 КБ |
| Функции PoE | |
| Стандарт PoE | IEEE 802.3at, источник питания (PSE), обратная совместимость с IEEE 802.3af |
| Тип источника PoE | Оконечный |
| Выходная мощность PoE |
Стандарт IEEE 802.3af: Макс. 15.4 Вт при 48~51 В DC Стандарт IEEE 802.3at: Макс. 36 Вт при 52~54 В DC |
| Назначение пинов | 1/2(+), 3/6(-) |
|
Суммарная мощность PoE (бюджет PoE) |
При напряжении питания 48 В DC: макс. 125 Вт При напряжении питания 52-54 В DC: макс. 240 Вт |
| Число питаемых устройств Класса 2 (~6.5 Вт) | 8 |
| Число питаемых устройств Класса 3 (~13 Вт) | 8 |
| Число питаемых устройств Класса 4 (~25.5 Вт) | 8 |
| Управляющие функции PoE | |
| Обнаружение активных PoE-устройств | Да |
| Переподача питания PoE | Ежедневно или по заданному расписанию |
| Расписание подачи питания PoE | 4 варианта расписания |
| Расширенный режим PoE | Увеличение длины линии питания PoE со 100 м до 200 м |
| Управление системными функциями PoE |
Администрирование PoE Управление выходной мощностью PoE Режим PoE Legacy Аварийная отсечка по перегреву Настраиваемые аварийные пределы по использованию PoE |
| Управление портами PoE |
Включить/отключить порт, работа по расписанию Установка приоритета |
| Функции L3 | |
| Интерфейсы IP | До 8 интерфейсов VLAN |
| Таблица маршрутов | Макс. 32 маршрутов |
| Протоколы маршрутизации | Программная статическая маршрутизация IPv4/IPv6 |
| Функции L2 | |
| Конфигурация портов |
Включить/отключить порт Автосогласование 10/100/1000 Мбит/с, выбор полнодуплексного или полудуплексного режима Включить/отключить управление потоком Управление энергосбережением |
| Статус портов |
Отображение для каждого порта: Скорости в дуплексном режиме Статуса соединения Статуса управления потоком Статуса автосогласования Статус магистрали |
| Отзеркаливание портов |
TX/RX/оба направления Многие-к-одному |
| VLAN |
Тегированная VLAN в соответствии с IEEE 802.1Q Туннели Q-in-Q в соответствии с IEEE 802.1ad (стекирование VLAN) Приватная VLAN (защищенный порт) На базе MAC-адреса Протокольная VLAN Преобразование тэгов VLAN Голосовая VLAN MVR (многоадресная регистрация VLAN) GVRP До 4К VLAN, до 4094 идентификаторов VLAN |
| Агрегирование каналов |
Статические магистральные группы и LACP IEEE 802.3ad До 6 магистральных групп, 4 портов в группе |
| Протоколы связующего дерева (STP) |
STP IEEE 802.1D RSTP, IEEE 802.1w MSTP, IEEE 802.1s Отслеживание, пересылка и фильтрация BPDU |
| Отслеживание IGMP |
Отслеживание IPv4 IGMP (v1/v2/v3) Режим запросов IGMP До 255 многоадресных групп |
| Отслеживание MLD |
Отслеживание IPv6 MLD (v1/v2) Режим запросов MLD До 255 многоадресных групп |
| Ограничение полосы пропускания |
Для каждого порта Вход: 500 кбит/с ~ 1000 Мбит/с Выход: 500 кбит/с ~ 1000 Мбит/с |
| Протоколы кольцевого резервирования |
Поддержка ERPS в соответствии с ITU-T G.8032 Время восстановления < 10 мс для 3 узлов |
| Синхронизация по времени |
IEEE 1588v2 PTP (протокол точного времени) Прозрачные часы "peer-to-peer" Прозрачные часы "end-to-end" |
| QoS |
Назначение 8 идентификаторов для 8 уровней приоритета - Номер порта - Приоритет по 802.1p - Поле DSCP/TOS в пакете IPv4/IPv6 - Тег VLAN по 802.1Q Классификация трафика по трогому приоритету или WRR |
| Функции кибербезопасности | |
| Список управления доступом (ACL) |
ACL на базе: MAC-адреса IP-адреса Поля "Ethertype" Типа протокола Идентификатора VLAN DSCP Приоритета по 802.1p До 256 записей |
| Функции безопасности |
Функция "Port security" Защита источника IP-адреса Динамическая проверка ARP Авторизация в командной строке по уровню пользователя |
| AAA |
Встроенный клиент RADIUS Встроенный клиент TACACS+ |
| Управление сетевым доступом |
Управление сетевым доступом по портам в соответствии с IEEE 802.1x Управление сетевым доступом по MAC-адресам Локальная аутентификация и аутентификация серез RADIUS |
| Функции управления | |
| Базовые интерфейсы упраления |
Консоль Веб-интерфейс Telnet SNMP v1, v2c |
| Защищенные интерфейсы управления | SSHv2, TLSv1.2, SNMP v3 |
| Системные функции |
Обновление прошивки по HTTP/TFTP через Ethernet Загрузка и выгрузка конфигурации по HTTP Удаленное логирование по протоколу Syslog Системный журнал Протокол LLDP Протокол NTP Утилита Planet Smart Discovery |
| Обработка событий |
Удаленный обмен по протоколу Syslog Системный журнал SMTP |
| Стандарт ONVIF |
Обнаружение устройств ONVIF Мониторинг устройств ONVIF Построение карты этажа |
|
Базы данных SNMP (SNMP MIBs) |
RFC 1213 MIB-II RFC 2863 IF-MIB RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2737 Entity MIB RFC 2819 RMON MIB (Groups 1, 2, 3 and 9) RFC 2618 RADIUS Client MIB RFC 3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB Power over Ethernet MIB |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 10BASE-T; IEEE 802.3u 100BASE-TX/100BASE-FX; IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3ah OAM IEEE 1588 PTPv2 RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1; RFC 2236 IGMP v2 RFC 3376 IGMP version 3 RFC 2710 MLD version 1 RFC 3810 MLD version 2 ITU-T G.8032 ERPS Ring |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 95% (без конденсации) |
| Хранения |
Температура: -40 ~ 85 °C Относительная влажность: 5 ~ 95% (без конденсации) |
