Артикул:
IGS-5225-8T2S2X
| Аппаратные характеристики | |
| Версия аппаратного обеспечения | 4 |

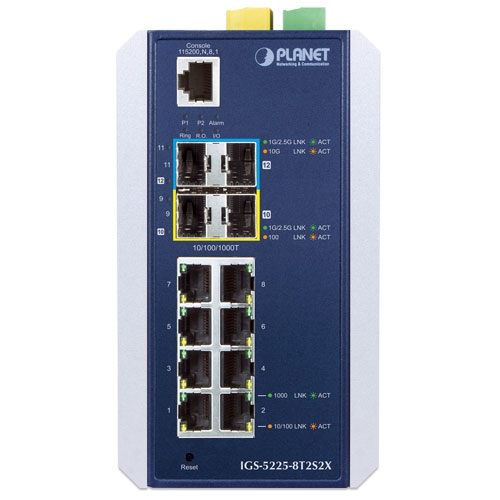

| Медные порты | 8 портов RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X (порты с 1 по 8) |
| Слоты SFP | 2 слота SFP 100/1000/2500BASE-X (порты 9 и 10) |
| Слоты SFP+ | 2 слота SFP+ 10G BASE-SR/LR (порты 11 и 12), совместимы с трансиверами 1000BASE-SX/LX/BX и 2500BASE-X |
| Консольный порт | 1 последовательный порт RJ45-to-RS232 (115200, 8, N, 1) |
| Кнопка сброса |
< 5 сек: Системный перезапуск > 5 сек: Заводской сброс |
| Разъемы |

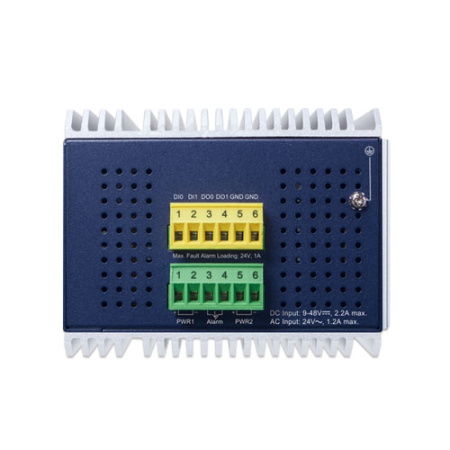

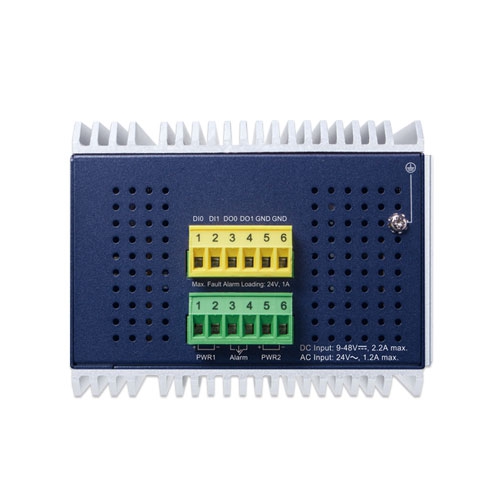

Съемный 6-контактный клеммник питания Пины 1/2 - питание 1, пины 3/4 - неисправность, пины 5/6 - питание 2 Съемный 6-контактный клеммник DI/DO Пины 1/2 - DI 0 и DI 1, пины 3/4 - DO 0 и DO 1, пины 5/6 - GND |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| Дискретные входы |
2 дискретных входа Уровень логического "0": -24~2.1 В (±0.1 В) Уровень логической "1": 2.1~24 В (±0.1 В) Макс. входной ток 10 мА |
| Дискретные выходы |
2 дискретных выхода Открытый коллектор, 24 В DC, 100 мА |
| SDRAM | 512 МБ |
| Flash-память | 64 МБ |
| Способ монтажа | На DIN-рейку или на панель/стену |
| Корпус | Металлический IP30 |
| Габариты (Ш x Г x В) | 76.8 x 107 x 152 мм |
| Масса | 1377 г |
| Питание | Двойное с резервированием, 9~48 В DC, 24 В DC |
| Потребление |
Система: 17.1 Вт Полная нагрузка с PoE: 24.8 Вт |
| Защита от статического разряда | 6 кВ |
| Защита от импульсного перенапряжения | 6 кВ |
| Светодиодная индикация |
Системные: Power 1 (зеленый) Power 2 (зеленый) Fault Alarm (красный) Ring (зеленый) R.O. (зеленый) DIDO (красный) Медные порты RJ45 10/100/1000T с PoE: LNK/ACT (зеленый) PoE In-Use (желтый) Слоты SFP 100/1000/2500X: 1G/2.5G LNK/ACT (зеленый) 100 LNK/ACT (желтый) Слоты SFP+ 1G/2.5/10G: 1G/2.5G LNK/ACT (зеленый) 10G LNK/ACT (желтый) |
| Сетевые характеристики | |
| Управляемый | Да |
| Уровень управления | L3 |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 66 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 49.1 Мпак/с |
| Таблица адресов | 32K записей, автоматическое изучение адресов и удаление устаревших записей |
| Буфер данных | 32 Мбит |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Jumbo-кадр | 10 КБ |
| Функции L3 | |
| Интерфейсы IP | До 128 интерфейсов VLAN |
| Таблица маршрутов |
Макс. 128 маршрутов Макс. 4К записей в таблице аппаратной маршрутизации |
| Протоколы маршрутизации |
RIPv1/v2 IPv4 OSPFv2 IPv4 Аппаратная статическая маршрутизация IPv4 OSPFv3 IPv6 Аппаратная статическая маршрутизация IPv6 |
| Функции L2 | |
| Конфигурация портов |
Включить/отключить порт Автосогласование 10/100/1000 Мбит/с, выбор полнодуплексного или полудуплексного режима Включить/отключить управление потоком Управление доступностью порта |
| Статус портов |
Отображение для каждого порта: Скорости в дуплексном режиме Статуса соединения Статуса управления потоком Статуса автосогласования Статус магистрали |
| Отзеркаливание портов |
TX/RX/оба направления Многие-к-одному Совместимость с Cisco RSPAN До 5 сессий одновременно |
| VLAN |
Тегированная VLAN в соответствии с IEEE 802.1Q Туннели Q-in-Q в соответствии с IEEE 802.1ad (стекирование VLAN) Приватная VLAN (защищенный порт) На базе MAC-адреса Протокольная VLAN Голосовая VLAN MVR (многоадресная регистрация VLAN) GVRP До 4К VLAN, до 4095 идентификаторов VLAN |
| Агрегирование каналов |
Статические магистральные группы и LACP IEEE 802.3ad До 6 магистральных групп, 12 портов в группе |
| Протоколы связующего дерева (STP) |
STP IEEE 802.1D RSTP, IEEE 802.1w MSTP, IEEE 802.1s Отслеживание, пересылка и фильтрация BPDU |
| Отслеживание IGMP |
Отслеживание IPv4 IGMP (v1/v2/v3) Режим запросов IGMP Фильтрация портов в режиме отслеживания IGMP До 255 многоадресных групп |
| Отслеживание MLD |
Отслеживание IPv6 MLD (v1/v2) Режим запросов MLD До 255 многоадресных групп |
| Протоколы кольцевого резервирования |
Поддержка ERPS в соответствии с ITU-T G.8032 Время восстановления < 10 мс для 3 узлов Время восстановления < 50 мс для 16 узлов Поддержка главного и подчиненного колец |
| Синхронизация по времени |
IEEE 1588v2 PTP (протокол точного времени) Прозрачные часы "peer-to-peer" Прозрачные часы "end-to-end" |
| QoS |
Назначение 8 идентификаторов для 8 уровней приоритета - Номер порта - Приоритет по 802.1p - Поле DSCP/TOS в пакете IPv4/IPv6 - Тег VLAN по 802.1Q Классификация трафика по трогому приоритету или WRR |
| Ограничение полосы пропускания |
Для каждого порта Вход: 100 кбит/с ~ 3276 Мбит/с Выход: 100 кбит/с ~ 3281 Мбит/с |
| Контроль сетевых штормов | Одноадресные/многоадресные/широкополосные |
| Функции кибербезопасности | |
| Список управления доступом (ACL) |
ACL на базе: MAC-адреса IP-адреса Поля "Ethertype" Типа протокола Идентификатора VLAN DSCP Приоритета по 802.1p До 512 записей |
| Функции безопасности |
Функция "Port security" Защита источника IP-адреса, до 512 записей Динамическая проверка ARP, до 1К записей Авторизация в командной строке по уровню пользователя Статические MAC-адреса, до 64 записей |
| AAA |
Встроенный клиент RADIUS Встроенный клиент TACACS+ |
| Управление сетевым доступом |
Управление сетевым доступом по портам в соответствии с IEEE 802.1x Управление сетевым доступом по MAC-адресам Локальная аутентификация и аутентификация серез RADIUS |
| Функции управления | |
| Базовые интерфейсы упраления |
Консоль Веб-интерфейс Telnet SNMP v1, v2c |
| Защищенные интерфейсы управления | SSHv2, TLSv1.2, SNMP v3 |
| Системные функции |
Обновление прошивки по HTTP/TFTP через Ethernet Загрузка и выгрузка конфигурации по HTTP Удаленное логирование по протоколу Syslog Системный журнал Протокол LLDP Протокол NTP Утилита Planet Smart Discovery Поддержка контроллеров Planet NMS ПО PLANET NMSViewerPro/CloudViewerPro |
| Обработка событий |
Удаленный обмен по протоколу Syslog Системный журнал SMTP |
|
Базы данных SNMP (SNMP MIBs) |
RFC-1213 MIB-II IF-MIB RFC-1493 Bridge MIB RFC-1643 Ethernet MIB RFC-2863 Interface MIB RFC-2665 Ether-Like MIB RFC-2819 RMON MIB (Group 1, 2, 3 and 9) RFC-2737 Entity MIB RFC-2618 RADIUS Client MIB RFC-2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 10BASE-T; IEEE 802.3u 100BASE-TX/100BASE-FX; IEEE 802.3ab Gigabit 1000T IEEE 802.3z Gigabit SX/LX; IEEE 802.3bz 2.5GBASE-X IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3x flow control and back pressure IEEE 802.3az Energy-Efficient Ethernet IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management(CFM) IEEE 1588 PTPv2 RFC 768 UDP; RFC 783 TFTP; RFC 791 IP RFC 792 ICMP; RFC 793 TCP; RFC 2068 HTTP RFC 1058 RIP v1; RFC 2453 RIP v2 RFC 1112 IGMP v1; RFC 2236 IGMP v2; RFC 3376 IGMP version 3 RFC 2710 MLD version 1; RFC 3810 MLD version 2 RFC 2328 OSPF v2; RFC 2740 OSPF v3 ITU G.8032 ERPS Ring ITU-T G.8032 ERPS Ring ITU-T Y.1731 Performance Monitoring |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 95% (без конденсации) |
| Хранения |
Температура: -40 ~ 85 °C Относительная влажность: 5 ~ 95% (без конденсации) |
