Артикул:
IGS-614HPT
| Аппаратные характеристики | |
| Медные порты | 5 портов RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X (порты с 1 по 5) |
| Порты PoE | 4 порта PoE 802.3at/af (с 1 по 4) |
| Слоты SFP | 1 слот SFP 100/1000BASE-SX/LX/BX (порт 6) |
| Разъемы |

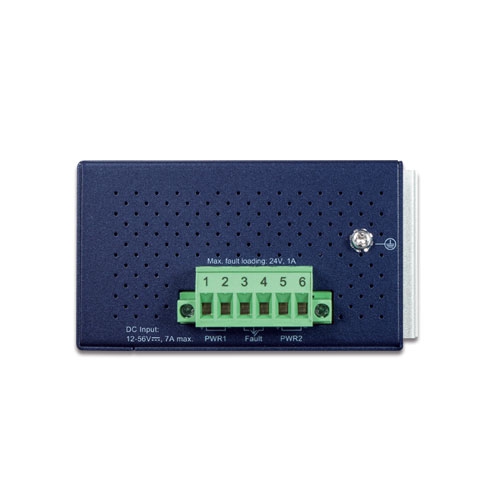

Съемный 6-контактный клеммник питания Пины 1/2 - питание 1, пины 3/4 - неисправность, пины 5/6 - питание 2 |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| Питание | Двойное с резервированием 12~54 В DC с защитой от неправильной полярности |
| Потребление |
Система - 5.94 Вт Полная нагрузка с PoE - 139 Вт |
| Габариты (Ш x Г x В) | 50 x 86.4 x 135 мм |
| Масса | 623 г |
| Корпус | Металлический IP40 |
| Способ монтажа | На DIN-рейку, петля для монажа на панель/стену |
| Защита от статического разряда | 6 кВ |
| Светодиодная индикация |

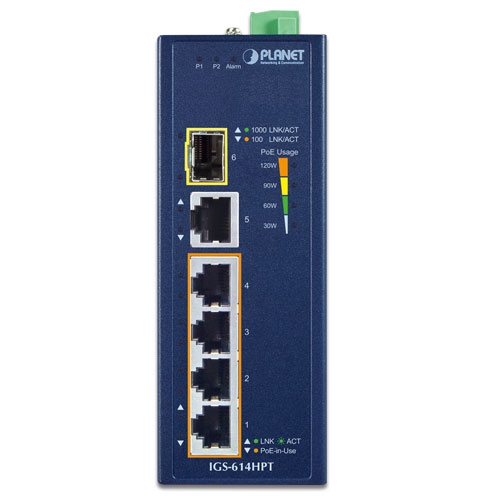

Системные: P1 (зеленый) P2 (зеленый) Alarm (красный) Порты RJ45 с PoE 10/100/1000BASE-T (с 1 по 4): LNK/ACT (зеленый) PoE-in-use (желтый) Порты RJ45 без PoE 10/100/1000BASE-T (порт 5): 1000 LNK/ACT (зеленый) 10/100 LNK/ACT (желтый) Слоты SFP 100/1000BASE-X (порт 6): 1000 LNK/ACT (зеленый) 100 LNK/ACT (желтый) Индикация использования PoE: 30W, 60W, 90W, 120W (желтый) |
| Сетевые характеристики | |
| Управляемый | Нет |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 12 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 8.93 Мпак/с |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Таблица MAC-адресов | 4K записей |
| Буфер данных | 4 Мбит |
| Jumbo-кадр | 9 КБ |
| Функции PoE | |
| Стандарт PoE | IEEE 802.3af/802.3at, источник питания (PSE) |
| Тип источника PoE | Оконечный |
| Выходная мощность PoE |
Станарт IEEE 802.3af: 15.4 Вт на порт при 48~51 В DC Стандарт IEEE 802.3at: 36 Вт на порт при 51~54 В DC |
| Назначение пинов | 1/2(+), 3/6(-) |
|
Суммарная мощность PoE (бюджет PoE) |
При питании 12 В: 60 Вт При питании 24 В: 90 Вт При питании 48~54 В: 120 Вт |
| Число питаемых устройств стандарта 802.3af | 4 |
| Число питаемых устройств стандарта 802.3at | 4 |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3z Gigabit SX/LX IEEE 802.3x Full-Duplex Flow Control IEEE 802.3az Energy Efficient Ethernet (EEE) IEEE 802.3at Power over Ethernet Plus PSE IEEE 802.3af Power over Ethernet Plus IEEE 802.1p Class of Service |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 90% (без конденсации) |
| Хранения |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 90% (без конденсации) |
