Артикул:

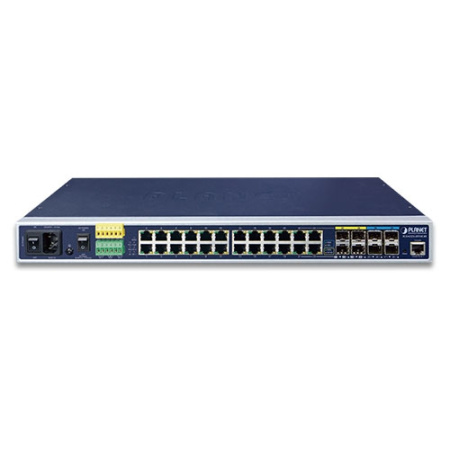

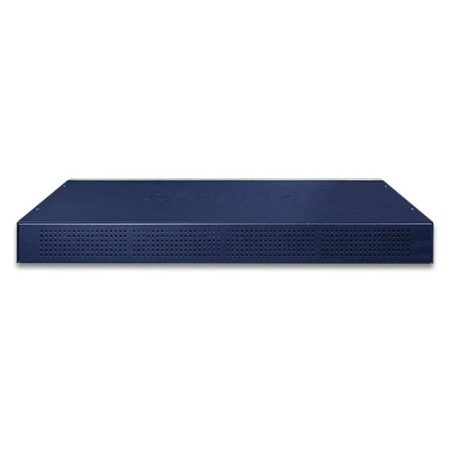

IGS-6325-20T4C4X-EU
| Аппаратные характеристики | |
| Медные порты | 24 порта RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X |
| Слоты SFP | 4 слота SFP 100/1000BASE-X, в комбинации с медными портами (порты с 21 по 24), совместимы с трансиверами 100BASE-X |
| Слоты SFP+ | 4 слота SFP+ 10GBASE-SR/LR (порты с 25 по 28), совместимы с трансиверами 1000BASE-SX/LX/BX и 2500BASE-X |
| Консольный порт | 1 последовательный порт RJ45-to-RS232 (115200, 8, N, 1) |
| Кнопка сброса |
< 5 сек: Системный перезапуск > 5 сек: Заводской сброс |
| Габариты (Ш x Г x В) | 444 x 200 x 44.2 мм |
| Масса | 2980 г |
| Светодиодная индикация |
Системные: AC (зеленый); DC1 (зеленый); DC2 (зеленый), Fault (красный) Ring (зеленый), R.O. (зеленый), DI/DO (красный) Порты RJ45 10/100/1000T (с 1 по 24): 1000 LNK/ACT (зеленый) 10/100 LNK/ACT (желтый) Слоты SFP 100/1000 в комбинации с медными портами ( порты с 21 по 24): 1000 LNK/ACT (зеленый) 100 LNK/ACT (желтый) Слоты SFP+ 1G/2.5/10G (с 25 по 28): 1G/2.5G LNK/ACT (зеленый) 10G LNK/ACT (желтый) |
| Питание AC | 100~240 В AC, 50/60 Гц |
| Питание DC | Двойное с резервированием, 24~60 В DC |
| Потребление |
При питании AC: Макс. 36 Вт При питании DC: Макс. 38 Вт |
| Разъемы |
Съемный 6-контактный клеммник питания Пины 1/2 - питание 1, пины 3/4 - неисправность, пины 5/6 - питание 2 Съемный 6-контактный клеммник DI/DO Пины 1/2 - DI 0 и DI 1, пины 3/4 - DO 0 и DO 1, пины 5/6 - GND |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| Дискретные входы |
2 дискретных входа Уровень логического "0": -24~2.1 В (±0.1 В) Уровень логической "1": 2.1~24 В (±0.1 В) Макс. входной ток 10 мА |
| Дискретные выходы |
2 дискретных выхода Открытый коллектор, 24 В DC, 100 мА |
| Корпус | Металлический |
| Способ монтажа | Настольный или в стойку |
| Защита от статического разряда | 6 кВ |
| Защита от импульсного перенапряжения | 6 кВ |
| Сетевые характеристики | |
| Управляемый | Да |
| Уровень управления | L3 |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 128 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 95.2 Мпак/с |
| Таблица адресов | 16K записей, автоматическое изучение адресов и удаление устаревших записей |
| Буфер данных | 32 Мбит |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Jumbo-кадр | 10 КБ |
| Функции L3 | |
| Интерфейсы IP | До 128 интерфейсов VLAN |
| Таблица маршрутов | Макс. 128 маршрутов |
| Протоколы маршрутизации |
Динамическая маршрутизация OSPFv2 Аппаратная статическая маршрутизация IPv4 / IPv6 |
| Функции L2 | |
| Конфигурация портов |
Включить/отключить порт Автосогласование 10/100/1000 Мбит/с, выбор полнодуплексного или полудуплексного режима Включить/отключить управление потоком |
| Статус портов |
Отображение для каждого порта: Скорости в дуплексном режиме Статуса соединения Статуса управления потоком Статуса автосогласования Статус магистрали |
| Отзеркаливание портов |
TX/RX/оба направления Многие-к-одному Совместимость с Cisco RSPAN |
| VLAN |
Тегированная VLAN в соответствии с IEEE 802.1Q Туннели Q-in-Q в соответствии с IEEE 802.1ad (стекирование VLAN) Приватная VLAN (защищенный порт) На базе MAC-адреса Протокольная VLAN Голосовая VLAN VLAN по маске подсети MVR (многоадресная регистрация VLAN) GVRP До 4К VLAN, до 4095 идентификаторов VLAN |
| Агрегирование каналов |
Статические магистральные группы и LACP IEEE 802.3ad До 14 магистральных групп, 16 портов в группе |
| Протоколы связующего дерева (STP) |
STP IEEE 802.1D RSTP, IEEE 802.1w MSTP, IEEE 802.1s Отслеживание, пересылка и фильтрация BPDU |
| Отслеживание IGMP |
Отслеживание IPv4 IGMP (v1/v2/v3) Режим запросов IGMP До 255 многоадресных групп |
| Отслеживание MLD |
Отслеживание IPv6 MLD (v1/v2) Режим запросов MLD До 255 многоадресных групп |
| Синхронизация по времени |
IEEE 1588v2 PTP (протокол точного времени) Прозрачные часы "peer-to-peer" Прозрачные часы "end-to-end" |
| QoS |
Назначение 8 идентификаторов для 8 уровней приоритета - Номер порта - Приоритет по 802.1p - Префиксs DSCP/TOS в пакете IPv4/IPv6 - Тег VLAN по 802.1Q Классификация трафика по трогому приоритету или WRR |
| Ограничение полосы пропускания |
Для каждого порта Вход: 100 кбит/с ~ 1000 Мбит/с Выход: 100 кбит/с ~ 1000 Мбит/с |
| Протоколы кольцевого резервирования | ERPS по стандарту ITU-T G.8032 |
| Функции кибербезопасности | |
| Список управления доступом |
На основе MAC-адреса На основе IP-адреса |
| Функции безопасности |
Привязка IP-адреса к MAC-адресу Отслеживание DHCP и фильтрация недостоверных сообщений Защита источника IPадреса Динамическая проверка ARP Управление доступом по IP-адресам для предотвращения несанкционированного вторжения |
| AAA |
Встроенный RADIUS-клиент для взаимодействия с RADIUS-сервером RADIUS/TACACS+ users access authentication |
| Управление сетевым доступом |
Управление сетевым доступом по портам в соответствии с IEEE 802.1x Управление сетевым доступом по MAC-адресам Аутентификация с говтевой VLAN в соответствии с IEEE 802.1x |
| Функции управления | |
| Базовые интерфейсы упраления |
Консоль Веб-интерфейс Telnet SNMP v1, v2c |
| Защищенные интерфейсы управления | SSHv2, TLSv1.2, SNMP v3 |
| Системные функции |
Обновление прошивки по HTTP/TFTP через Ethernet Загрузка и выгрузка конфигурации по HTTP Удаленное логирование по протоколу Syslog Протокол LLDP Протокол NTP Утилита Planet Smart Discovery ПО PLANET CloudViewer |
| Обработка событий |
Удаленный обмен по протоколу Syslog Системный журнал SMTP |
|
Базы данных SNMP (SNMP MIBs) |
RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Group 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 10BASE-T; IEEE 802.3u 100BASE-TX/100BASE-FX; IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T; IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management (CFM) RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 2328 OSPF v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 ITU-T G.8032 ERPS Ring ITU-T Y.1731 Performance Monitoring |
| Условия окружающей среды | |
| Рабочие |
Температура: -10 ~ 60 °C при питании AC -40 ~ 750 °C при питании DC Относительная влажность: 5 ~ 95% (без конденсации) |
| Хранения |
Температура: -40 ~ 80 °C Относительная влажность: 5 ~ 95% (без конденсации) |
