Артикул:
IGS-6329-8UP2S4X
| Аппаратные характеристики | |

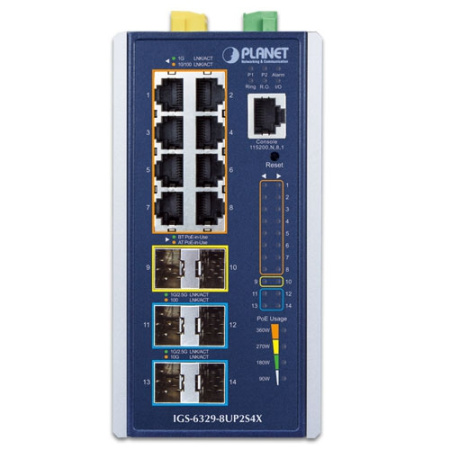

| Медные порты | 8 портов RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X (порты с 1 по 8) |
| Порты PoE | 8 портов RJ45 PoE++ 802.3bt (порты с 1 по 8) |
| Слоты SFP | 2 слота SFP 100/1000/2500BASE-X (порты с 9 по 10) |
| Слоты SFP+ | 4 слота SFP+ 10G (порты с 11 по 14), совместимы с трансиверами1000BASE-X и 2500BASE-X |
| Консольный порт | 1 последовательный порт RJ45-to-RS232 (115200, 8, N, 1) |
| Кнопка сброса |
< 5 сек: Системный перезапуск > 5 сек: Заводской сброс |
| Разъемы |

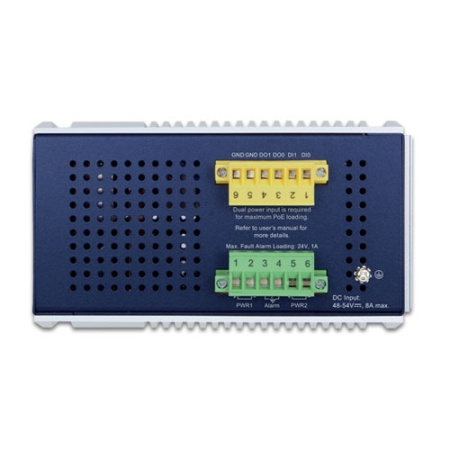

Съемный 6-контактный клеммник питания Пины 1/2 - питание 1, пины 3/4 - неисправность, пины 5/6 - питание 2 Съемный 6-контактный клеммник DI/DO Пины 1/2 - DI 1 и 2, пины 3/4 - DO 1 и 2, пины 5/6 - GND |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| Дискретные входы |
2 дискретных входа Уровень логического "0": -24~2.1 В (±0.1 В) Уровень логической "1": 2.1~24 В (±0.1 В) Макс. входной ток 10 мА |
| Дискретные выходы |
2 дискретных выхода Открытый коллектор, 24 В DC, 100 мА |
| Корпус | Металлический IP30 |
| Способ монтажа | На DIN-рейку, петля для монажа на панель/стену |
| Габариты (Ш x Г x В) | 76 x 135 x 152 мм |
| Масса | 1619 г |
| Питание | Двойное с резервированием, 48~54 В DC (для функции PoE++ рекомендуется >52 В DC) |
| Потребление |
Система: 12.4 Вт Полная нагрузка с PoE: 430 Вт |
| Защита от статического разряда |
Воздушный: 8 кВ Контактный: 6 кВ |
| Защита от импульсных перенапряжений | 4 кВ |
| Светодиодная индикация |
Системные: Power 1 (зеленый) Power 2 (зеленый) Alarm (красный) Ring (зеленый) Ring Owner (зеленый) DIDO (красный) Порты с PoE++ 10/100/1000T (с 1 по 8): 1000 LNK/ACT (зеленый) 10/100 LNK/ACT (желтый) 802.3bt PoE++-in-use (зеленый) 802.3at/af PoE-in-use (желтый) Слоты SFP (с 9 по 10): 1G/2.5 LNK/ACT (зеленый) 100 LNK/ACT (желтый) Слоты SFP+ (с 11 по 14): 10G LNK/ACT (зеленый) 1G/2.5G LNK/ACT (желтый) Индикация использования PoE: 90W, 180W, 270W, 360W (желтый) |
| Сетевые характеристики | |
| Управляемый | Да |
| Уровень управления | L3 |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 106 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 78.87 Мпак/с |
| Таблица адресов | 32K записей, автоматическое изучение адресов и удаление устаревших записей |
| Буфер данных | 32 Мбит |
| SDRAM | 512 МБ |
| Flash-память | 64 МБ |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Jumbo-кадр | 10 КБ |
| Функции PoE | |
| Стандарт PoE |
IEEE 802.3bt, источник питания (PSE) типа 4 Обратная совместимость с 802.3at |
| Тип источника PoE |
802.3bt UPOE/POH Оконечный Промежуточный Форсированный |
| Выходная мощность PoE |
Стандарт IEEE 802.3bt - 52~54 В (в зависимости от напряжения питания), макс. 90 Вт / порт Режим UPoE(PoH) - 52~54 В (в зависимости от напряжения питания), макс. 95 Вт / порт Стандарт IEEE 802.3at - 52~54 В (в зависимости от напряжения питания), макс. 36 Вт / порт Форсированный режим - 52~54 В (в зависимости от напряжения питания), макс. 60 Вт / порт |
| Назначение пинов |
Режим оконечного источника: 1/2(-), 3/6(+) Режим промежуточного источника: 4/5(+), 7/8(-) Режим 802.3bt/UPoE: 1/2(-), 3/6(+),4/5(+), 7/8(-) |
|
Суммарная мощность PoE (бюджет PoE) |
При питании от 1 источника - макс. 240 Вт. При питании от 2 источников - макс. 360 Вт. При питании от 2 источников напряжение у обоих источников должно быть одинаковое |
| Число питаемых устройств 12.5 Вт | 8 |
| Число питаемых устройств 25 Вт | 8 |
| Число питаемых устройств 51 Вт | 6 |
| Число питаемых устройств 71 Вт | 4 |
| Управляющие функции PoE | |
| Обнаружение активных PoE-устройств | Да |
| Переподача питания PoE | Ежедневно или по заданному расписанию |
| Расписание подачи питания PoE | 4 варианта расписания |
| Управление PoE |
Системное администрирование PoE Управление общей нагрузкой PoE Автоматический выбор питания и управление выходом на порты PoE Режим PoE Legacy Аварийный сигнал по превышению порога температуры Аварийный сигнал по превышению порога использования PoE |
| Управление портами PoE |
Включить порт/Отключить порт/Включить порт по расписанию Управление режимом PoE 802.3bt UPoE оконечный источник питания 802.3at промежуточный источник питания 802.3at Форсированный режим Настройка приоритета портов |
| Расширенный режим PoE | Увеличение длины линии питания PoE со 100 м до 200 м |
| Функции L3 | |
| Интерфейсы IP | До 128 интерфейсов VLAN |
| Таблица маршрутов | Макс. 128 маршрутов |
| Протоколы маршрутизации |
RIPv2 IPv4 OSPFv2 IPv6 OSPFv3 Аппаратная статическая маршрутизация IPv4 / IPv6 |
| Функции L2 | |
| Конфигурация портов |
Включить/отключить порт Автосогласование 10/100/1000 Мбит/с, выбор полнодуплексного или полудуплексного режима Включить/отключить управление потоком Управление доступностью портов |
| Статус портов |
Отображение для каждого порта: Скорости в дуплексном режиме Статуса соединения Статуса управления потоком Статуса автосогласования Статус магистрали |
| Отзеркаливание портов |
TX/RX/оба направления Многие-к-одному До 5 сессий |
| VLAN |
Тегированная VLAN в соответствии с IEEE 802.1Q Туннели Q-in-Q в соответствии с IEEE 802.1ad (стекирование VLAN) Приватная VLAN (защищенный порт) На базе MAC-адреса Протокольная VLAN Голосовая VLAN MVR (многоадресная регистрация VLAN) GVRP До 4К VLAN, до 4095 идентификаторов VLAN |
| Агрегирование каналов |
Статические магистральные группы и LACP IEEE 802.3ad До 3 магистральных групп, 4 порта в группе |
| Протоколы связующего дерева (STP) |
STP IEEE 802.1D RSTP, IEEE 802.1w MSTP, IEEE 802.1s Отслеживание, пересылка и фильтрация BPDU |
| Отслеживание IGMP |
Отслеживание IPv4 IGMP (v1/v2/v3) Режим запросов IGMP До 255 многоадресных групп |
| Отслеживание MLD |
Отслеживание IPv6 MLD (v1/v2) Режим запросов MLD До 255 многоадресных групп |
| Синхронизация по времени |
IEEE 1588v2 PTP (протокол точного времени) Прозрачные часы "peer-to-peer" Прозрачные часы "end-to-end" |
| QoS |
Назначение 8 идентификаторов для 8 уровней приоритета - Номер порта - Приоритет по 802.1p - Префиксs DSCP/TOS в пакете IPv4/IPv6 - Тег VLAN по 802.1Q Классификация трафика по трогому приоритету или WRR Ограничение полосы пропускания каждого порта по входу/выходу |
| Ограничение полосы пропускания |
Для каждого порта Вход: 500 кбит/с ~ 1000 Мбит/с Выход: 500 кбит/с ~ 1000 Мбит/с |
| Протоколы кольцевого резервирования |
ERPS по стандарту ITU-T G.8032 Время восстановления < 10 мс Поддержка главного и подчиненного кольца |
| Функции кибербезопасности | |
| Список управления доступом |
На основе: MAC-адреса IP-адреса Поля "Ethertype" Типа протокола Идентификатора VLAN DSCP Приоритета по 802.1p До 256 записей |
| Функции безопасности |
Функция Port security Защита источника IPадреса Динамическая проверка ARP, до 1К записей в таблице Авторизация пользователей по уровням через коммандную строку |
| AAA |
Клиент RADIUS Клиент TACACS+ |
| Управление сетевым доступом |
Управление сетевым доступом по портам в соответствии с IEEE 802.1x Управление сетевым доступом по MAC-адресам Локальная аутентификация и аутентификация по RADIUS |
| Функции управления | |
| Базовые интерфейсы упраления |
Консоль Веб-интерфейс Telnet SNMP v1, v2c |
| Защищенные интерфейсы управления | SSHv2, TLSv1.2, SNMP v3 |
| Системные функции |
Обновление прошивки по HTTP/TFTP через Ethernet Загрузка и выгрузка конфигурации по HTTP Удаленное логирование по протоколу Syslog Протокол LLDP Протокол NTP Утилита Planet Smart Discovery ПО PLANET CloudViewer |
| Обработка событий |
Удаленный обмен по протоколу Syslog Системный журнал SMTP |
| Стандарт ONVIF |
Изучение устройств ONVIF Мониторинг устройств ONVIF Построение карты этажа |
|
Базы данных SNMP (SNMP MIBs) |
RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Group 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP MAU-MIB Power over Ethernet MIB |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 10BASE-T; IEEE 802.3u 100BASE-TX/100BASE-FX; IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management (CFM) RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1; RFC 2236 IGMP v2; RFC 3376 IGMP v3 RFC 2710 MLD v1; RFC 3810 MLD v2 RFC 2328 OSPF v2 ITU-T G.8032 ERPS Ring ITU-T Y.1731 Performance Monitoring |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 95% (без конденсации) |
| Хранения |
Температура: -40 ~ 85 °C Относительная влажность: 5 ~ 95% (без конденсации) |
