Артикул:
IGS-824UPT
| Аппаратные характеристики | |
| Медные порты | 6 портов RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X (порты с 1 по 6) |
| Порты PoE | 4 порта PoE 802.3bt (с 1 по 4), совместимость с 802.3at |
| Слоты SFP |
2 слота SFP 1000BASE-SX/LX/BX (порты 7 и 8) Совместимость с трансиверами SFP 100BASE-FX |
| Разъемы |

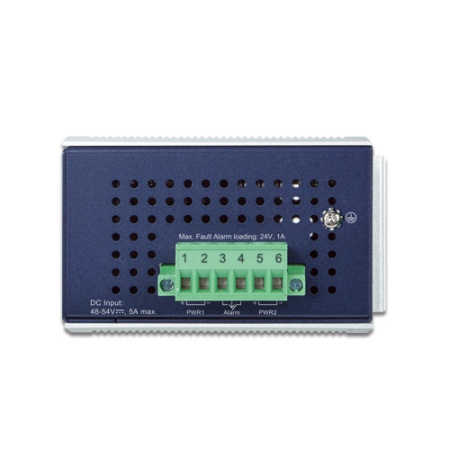

Съемный 6-контактный клеммник питания Пины 1/2 - питание 1, пины 3/4 - неисправность, пины 5/6 - питание 2 |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| DIP-переключатель |
Переключатель режима PoE Режим Standard: Полная совместимость со стардартами IEEE 802.3af/at/bt Режим Legacy: Идентификация и питание нестандартных устройств |
| Питание | Двойное с резервированием 48~54 В DC с защитой от неправильной полярности |
| Потребление |
Система - 2.24 Вт Полная нагрузка без PoE - 5.2 Вт Полная нагрузка с PoE - 252 Вт |
| Габариты (Ш x Г x В) | 56 x 86.1 x 135 мм |
| Масса | 777 г |
| Корпус | Металлический IP30 |
| Способ монтажа | На DIN-рейку, петля для монажа на панель/стену |
| Защита от статического разряда | 6 кВ |
| Светодиодная индикация |

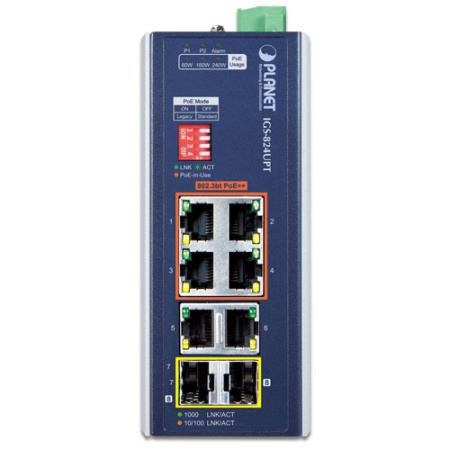

Системные: P1 (зеленый) P2 (зеленый) Alarm (красный) Порты RJ45 с PoE 10/100/1000BASE-T (с 1 по 4): LNK/ACT (зеленый) PoE-in-Use (желтый) Порты RJ45 без PoE 10/100/1000BASE-T (с 5 по 6): 1000 LNK/ACT (зеленый) 10/100 LNK/AC (желтый) Слоты SFP 100/1G/2.5G/10GBASE-X (с 9 по 12): 1G/2.5G LNK/ACT (зеленый) 10G LNK/ACT (желтый) Индикация использования PoE: 80W, 160W, 240W (желтый) |
| Сетевые характеристики | |
| Управляемый | Нет |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 16 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 11.9 Мпак/с |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Таблица MAC-адресов | 4K записей |
| Буфер данных | 1 Мбит |
| Jumbo-кадр | 9 КБ |
| Функции PoE | |
| Стандарт PoE |
IEEE 802.3bt, источник питания (PSE) Обратная совместимость с 802.3at |
| Тип источника PoE |
802.3bt UPoE Оконечный Промежуточный |
| Выходная мощность PoE |
Режим 802.3bt - 90 Вт/порт Режим UPoE - 95 Вт/порт Режим 802.3at - 36 Вт/порт |
| Назначение пинов |
Режим оконечного источника: 1/2(-), 3/6(+) Режим промежуточного источника: 4/5(+), 7/8(-) Режим 802.3bt, UPoE: 1/2(-), 3/6(+),4/5(+), 7/8(-) |
|
Суммарная мощность PoE (бюджет PoE) |
При питании 48~51 В DC - макс. 160 Вт. При питании 51~54 В DC - макс. 240 Вт. |
| Число питаемых устройств 30 Вт | 4 |
| Число питаемых устройств 60 Вт | 4 |
| Число питаемых устройств 90 Вт | 2 |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3z Gigabit SX/LX IEEE 802.3x Full-Duplex Flow Control IEEE 802.3az Energy Efficient Ethernet (EEE) IEEE 802.3bt Power over Ethernet Plus Plus PSE IEEE 802.3at Power over Ethernet Plus PSE IEEE 802.3af Power over Ethernet Plus IEEE 802.1p Class of Service |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 90% (без конденсации) |
| Хранения |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 90% (без конденсации) |
