Артикул:
ISW-504PT
| Аппаратные характеристики | |
| Медные порты | 5 порта RJ45 10/100BASE-TX, автосогласование, auto-MDI/MDI-X (порты с 1 по 5) |
| Порты PoE | 4 порта PoE 802.3af/802.3at (порты с 1 по 4) |
| DIP-переключатели |
DIP-1..4 (порты 1-4) Режим Standard - передача до 30 Вт мощности на расстояние до 100 м со скоростями 10/100 Мбит/с Режим Extend - передача до 25 Вт мощности на расстояние до 250 м со скоростью 10 Мбит/с DIP-5 (порт 5) Режим Standard - стандартная работа в режиме коммутатора Режим VLAN - режим защищенного порта для порта 5. С порта 5 можно попасть в порты 1-4, но с портов 1-4 в порт 5 доступа нет |
| Разъемы |

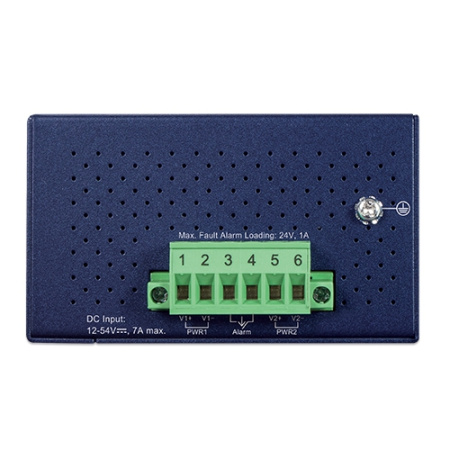

Съемный 6-контактный клеммник питания Пины 1/2 - питание 1, пины 3/4 - неисправность, пины 5/6 - питание 2 |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| Защита от статического разряда | 5 кВ |
| Питание | Двойное с резервированием 12~54 В DC с защитой от неправильной полярности |
| Потребление |
Система - 6.48 Вт Полная нагрузка с PoE - 133 Вт |
| Габариты (Ш x Г x В) | 50 x 87.8 x 135 мм |
| Масса | 613 г |
| Корпус | Металлический IP40 |
| Способ монтажа | На DIN-рейку, петля для монажа на панель/стену |
| Светодиодная индикация |

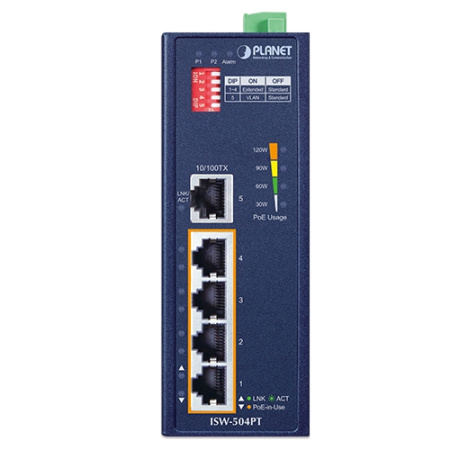

Системные: P1 (зеленый) P2 (зеленый) Alarm (красный) Порты RJ45 с PoE 10/100BASE-TX (с 1 по 4): 10/100 LNK/ACT (зеленый) PoE-in-Use (желтый) Порты RJ45 без PoE 10/100BASE-TX (порт 5): 10/100 LNK/ACT (зеленый) Индикация использования PoE: 30W, 60W, 90W, 120W (желтый) |
| Сетевые характеристики | |
| Управляемый | Нет |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 1 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 0.74 Мпак/с |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Таблица MAC-адресов | 1K записей |
| Jumbo-кадр | 1536 Б |
| Функции PoE | |
| Стандарт PoE | IEEE 802.3at, источник питания (PSE) |
| Тип источника PoE | Оконечный |
| Выходная мощность PoE | 36 Вт/порт при 54 В DC |
| Назначение пинов | 1/2(+), 3/6(-) |
|
Суммарная мощность PoE (бюджет PoE) |
Макс. 120 Вт при 48-54 В DC Макс. 100 Вт при 24 В DC Макс. 60 Вт при 12 В DC |
| Число питаемых устройств 15.4 Вт | 4 |
| Число питаемых устройств 30 Вт | 4 |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3x Flow Control and Back Pressure IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus PROFINET Traffic Pass-through with QoS |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 90% (без конденсации) |
| Хранения |
Температура: -40 ~ 85 °C Относительная влажность: 5 ~ 90% (без конденсации) |
