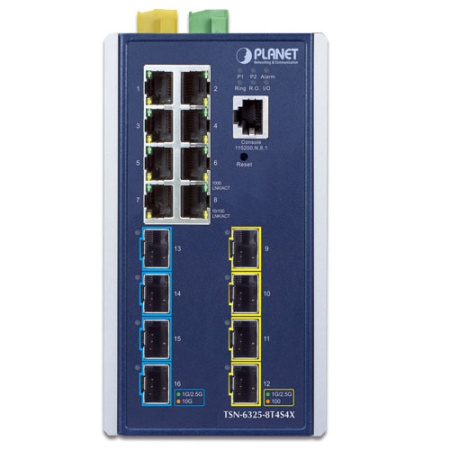

Артикул:
TSN-6325-8T4S4X
| Аппаратные характеристики | |
| Медные порты | 8 портов RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X (порты с 1 по 8) |
| Слоты SFP | 4 слота SFP 1000/2500BASE-X (порты с 9 по 12) |
| Слоты SFP+ |
4 слота SFP+ 10GBASE-SR/LR (порты с 13 по 16) Совместимы с трансиверами 1000BASE-SX/LX/BX и 2500BASE-X |
| Консольный порт | 1 последовательный порт RJ45-to-RS232 (115200, 8, N, 1) |
| Кнопка сброса |
< 5 сек: Системный перезапуск > 5 сек: Заводской сброс |
| Разъемы |

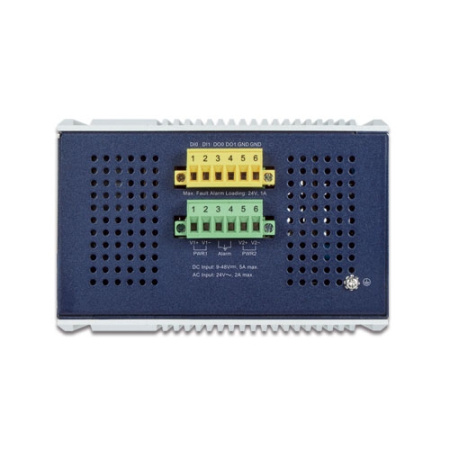

Съемный 6-контактный клеммник питания Пины 1/2 - питание 1, пины 3/4 - неисправность, пины 5/6 - питание 2 Съемный 6-контактный клеммник DI/DO Пины 1/2 - DI 1 и 2, пины 3/4 - DO 1 и 2, пины 5/6 - GND |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| Дискретные входы |
2 дискретных входа Уровень логического "0": -24~2.1 В (±0.1 В) Уровень логической "1": 2.1~24 В (±0.1 В) Макс. входной ток 10 мА |
| Дискретные выходы |
2 дискретных выхода Открытый коллектор, 24 В DC, 100 мА |
| Корпус | Металлический IP30 |
| Способ монтажа | На DIN-рейку, петля для монажа на панель/стену |
| SDRAM | 2048 МБ |
| Flash-память | 64 МБ |
| Габариты (Ш x Г x В) | 86 x 135 x 152 мм |
| Масса | 1597 г |
| Питание | Двойное с резервированием, 9~48 В DC, 24 В AC |
| Потребление |
При питании DC Система: 16.8 Вт Полная нагрузка: 38.2 Вт При питании AC Система: 21.7 Вт Полная нагрузка: 30 Вт |
| Защита от статического разряда | 5 кВ |
| Защита от импульсных перенапряжений | 6 кВ |
| Светодиодная индикация |
Системные: Power 1 (зеленый) Power 2 (зеленый) Alarm (красный) Ring (зеленый) Ring Owner (зеленый) DIDO (красный) Порты 10/100/1000T (с 1 по 8): 1000 LNK/ACT (зеленый) 10/100 LNK/ACT (желтый) Слоты SFP (с 9 по 12): 1G/2.5 LNK/ACT (зеленый) Слоты SFP+ (с 13 по 16): 1G/2.5 LNK/ACT (зеленый) 10G LNK/ACT (желтый) |
| Сетевые характеристики | |
| Управляемый | Да |
| Уровень управления | L3 |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 116 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 86.3 Мпак/с |
| Таблица адресов | 32K записей, автоматическое изучение адресов и удаление устаревших записей |
| Буфер данных | 32 Мбит |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Jumbo-кадр | 10 КБ |
| Функции L3 | |
| Интерфейсы IP | До 128 интерфейсов VLAN |
| Таблица маршрутов |
Макс. 512 статических маршрутов Макс. 4К записей в таблице маршрутов |
| Протоколы маршрутизации |
IPv4 RIPv2 IPv4 OSPFv2 IPv6 OSPFv3 Аппаратная статическая маршрутизация IPv4 / IPv6 |
| Функции L2 | |
| Конфигурация портов |
Включить/отключить порт Автосогласование 10/100/1000/2500 Мбит/с, выбор полнодуплексного или полудуплексного режима Включить/отключить управление потоком Управление доступностью портов |
| Статус портов |
Отображение для каждого порта: Скорости в дуплексном режиме Статуса соединения Статуса управления потоком Статуса автосогласования Статус магистрали |
| Отзеркаливание портов |
TX/RX/оба направления Многие-к-одному Совместимость с Cisco RSPAN До 5 сессий |
| VLAN |
Тегированная VLAN в соответствии с IEEE 802.1Q Туннели Q-in-Q в соответствии с IEEE 802.1ad (стекирование VLAN) Приватная VLAN (защищенный порт) На базе MAC-адреса Протокольная VLAN Голосовая VLAN VLAN по маске подсети MVR (многоадресная регистрация VLAN) GVRP До 4К VLAN, до 4095 идентификаторов VLAN |
| Агрегирование каналов |
Статические магистральные группы и LACP IEEE 802.3ad До 8 магистральных групп, 16 портов в группе |
| Протоколы связующего дерева (STP) |
STP IEEE 802.1D RSTP, IEEE 802.1w MSTP, IEEE 802.1s Поддержка 7 экземпляров MSTP Отслеживание, пересылка и фильтрация BPDU Защита корневого устройства |
| Отслеживание IGMP |
Отслеживание IPv4 IGMP (v1/v2/v3) Режим запросов IGMP, фильтрация IGMP До 255 многоадресных групп |
| Отслеживание MLD |
Отслеживание IPv6 MLD (v1/v2) Режим запросов MLD До 255 многоадресных групп |
| Ограничение полосы пропускания |
Для каждого порта Вход: 10 кбит/с ~ 13128 Мбит/с Выход: 10 кбит/с ~ 13128 Мбит/с |
| Протоколы кольцевого резервирования |
ERPS по стандарту ITU-T G.8032 Время восстановления < 10 мс для 3 узлов Время восстановления < 50 мс для 16 узлов Поддержка главного и подчиненного кольца |
| Синхронизация по времени |
IEEE 1588v2 PTP (протокол точного времени) PTP Master PTP Slave Пограничные часы Прозрачные часы "peer-to-peer" Прозрачные часы "end-to-end" |
| QoS |
Назначение 8 идентификаторов для 8 уровней приоритета - Номер порта - Приоритет по 802.1p - Префиксs DSCP/TOS в пакете IPv4/IPv6 - Тег VLAN по 802.1Q Классификация трафика по трогому приоритету или WRR |
| Протоколы TSN |
Высокоточная синхронизация по времени IEEE1588 (временные отметки) 802.1AS-Rev профиль gPTP по умолчанию Формирователи (shapers) 802.1Qbv (планировщик с привязкой ко времени) 802.1Qch (циклические запросы и пересылка) Детерменирование трафика TSN 802.1Qci (PSFP - фильтрация и детерменирование трафика) Резервирование 802.1CB (FRER - повышение надёжности передачи данных в реальном времени за счёт репликации и последующего удаления дубликатов кадров) Стандартное линейное и кольцевое резервирование Уменьшение задержки Протокол IEEE 802.1Qbu Frame Preemption Технология перекрывания трафика по приоритету IEEE 802.3br Interspersing Express Traffic (IET) |
| Функции кибербезопасности | |
| Список управления доступом |
На основе: MAC-адреса IP-адреса Поля "Ethertype" Типа протокола Идентификатора VLAN DSCP Приоритета по 802.1p До 512 записей |
| Функции безопасности |
Функция Port security Защита источника IPадреса, до 512 записей в таблице Динамическая проверка ARP, до 1К записей в таблице Авторизация пользователей по уровням через коммандную строку Статические MAC-адреса, до 64 записей |
| AAA |
Клиент RADIUS Клиент TACACS+ |
| Управление сетевым доступом |
Управление сетевым доступом по портам в соответствии с IEEE 802.1x Управление сетевым доступом по MAC-адресам Локальная аутентификация и аутентификация по RADIUS |
| Функции управления | |
| Базовые интерфейсы упраления |
Консоль Веб-интерфейс Telnet SNMP v1, v2c |
| Защищенные интерфейсы управления | SSHv2, TLSv1.2, SNMPv3 |
| Системные функции |
Обновление прошивки по HTTP/TFTP через Ethernet Загрузка и выгрузка конфигурации по HTTP Удаленное логирование по протоколу Syslog Протокол LLDP Протокол NTP Утилита Planet Smart Discovery ПО PLANET CloudViewer |
| Обработка событий |
Удаленный обмен по протоколу Syslog Системный журнал SMTP |
|
Базы данных SNMP (SNMP MIBs) |
RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Group 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 10BASE-T; IEEE 802.3u 100BASE-TX/100BASE-FX; IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3bz 2.5GBASE-X IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management (CFM) IEEE 802.1AS - Timing and Synchronization for Time-sensitive Applications IEEE 802.1Qbu Frame Preemption, IEEE 802.3br Interspersing Express Traffic (IET) IEEE 802.1Qci Per-Stream Filtering and Policing (PSFP) IEEE 802.1Qbv Enhancements for Scheduled Traffic IEEE 802.1CB Frame Replication and Elimination for Reliability (FRER) RFC 768 UDP; RFC 783 TFTP; RFC 791 IP; RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1; RFC 2236 IGMP v2; RFC 3376 IGMP v3 RFC 2710 MLD v1; RFC 3810 MLD v2 RFC 2328 OSPF v2; RFC 5340 OSPF v3; RFC 2453 RIP v2 ITU-T G.8032 ERPS Ring |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 95% (без конденсации) |
| Хранения |
Температура: -40 ~ 85 °C Относительная влажность: 5 ~ 95% (без конденсации) |
