Артикул:
WGS-5225-8P2S
| Аппаратные характеристики | |
| Медные порты | 8 портов RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X |
| Порты PoE | 8 портов PoE+ 802.3at (с 1 по 8) |

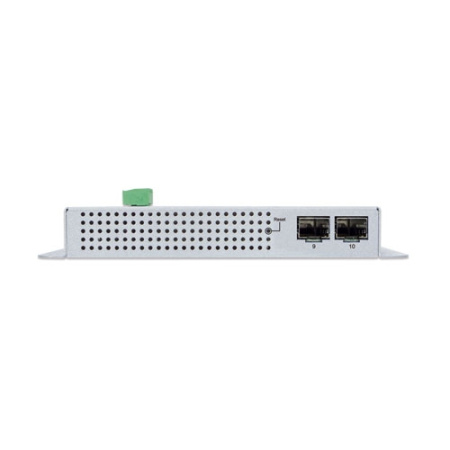

| Слоты SFP |
2 слота SFP 1000/2500BASE-SX/LX/BX (с 9 по 10) Поддержка трансиверов 100 Мбит/с |
| SDRAM | 128 МБ |
| Flash-память | 64 МБ |
| Кнопка сброса |
< 5 сек: Системный перезапуск > 5 сек: Заводской сброс |
| Защита от статического разряда | 6 кВ |
| Корпус | Металлический |

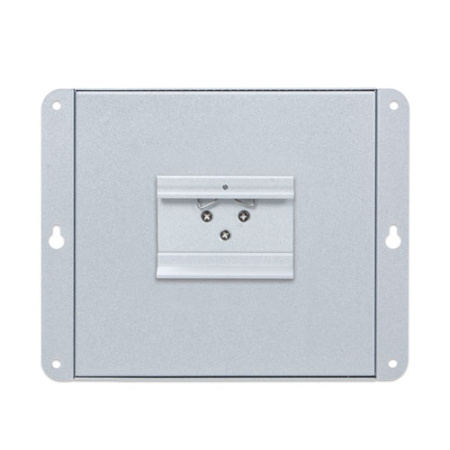

| Способ монтажа | На панель, на магнитное крепление или на DIN-рейку |
| Разъемы |
Съемный 3-контактный клеммник питания: контакты 1 и 2 - питание (V+ и V- соответственно) контакт 3 - заземление Разъем DC с центральным штырем 2.0 мм |
| Габариты (Ш x Г x В) | 180 x 24.4 x 140 мм |
| Масса | 657 г |
| Питание |
Через клеммник: 48~54 В DC (для использования функции PoE рекомендуется напряжение >=51 В) Через разъем DC: 48~54 В DC (для использования функции PoE рекомендуется напряжение >=51 В) Примечание: Несмотря на 2 ввода питания, резервирование по питанию в устройстве не предусмотрено |
| Потребление |
6.72 Вт (система) 254.8 Вт (полная нагрузка с PoE) |

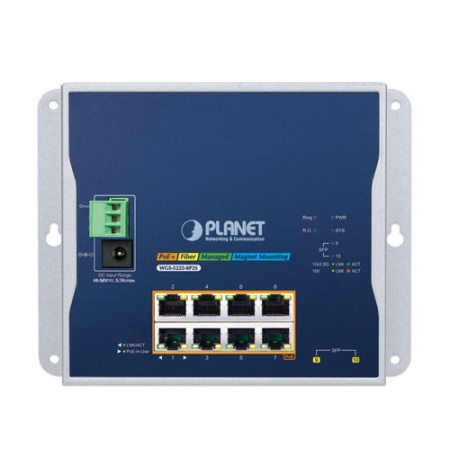

| Светодиодная индикация |
Системные: PWR (зеленый) SYS (зеленый) Ring Owner (зеленый) Порты с PoE (с 1 по 8): LNK/ACT (зеленый), PoE-in-Use (желтый) Слоты SFP 1000/2500X (с 9 по 10): 1G/2.5G LNK/ACT (зеленый) 100 LNK/ACT (желтый) |
| Сетевые характеристики | |
| Управляемый | Да |
| Уровень управления | L2+ |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 26 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 19.34 Мпак/с |
| Таблица адресов | 8K записей |
| Буфер данных | 4 Мбит |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Jumbo-кадр | 9 КБ |
| Функции PoE | |
| Стандарт PoE | IEEE 802.3af/802.3at, источник питания (PSE) |
| Тип источника PoE | Оконечный |
| Выходная мощность PoE |
Стандарт IEEE 802.3af: На каждый порт 54 В DC, 15.4 Вт Стандарт IEEE 802.3at: На каждый порт 54 В DC, 36 Вт |
| Назначение пинов | 1/2(+), 3/6(-) |
|
Суммарная мощность PoE (бюджет PoE) |
240 Вт |
| Число питаемых устройств Класса 2 | 8 |
| Число питаемых устройств Класса 3 | 8 |
| Число питаемых устройств Класса 4 | 8 |
| Управление PoE | |
| Продвинутый режим | Да |
| Обнаружение активности потребителей | Да |
| Переподача питания на потребители по расписанию | Ежедневно или по заданному расписанию |
| Расписание включения питания | 4 профиля включения |
| Режим усиления питания (для увеличения длины сегмента) | Да, до 250 м |
| Управление PoE |
Функции системного администрирования PoE Управление суммарной нагрузкой (бюджетом) PoE Автоматическое снижение выходной мощности при снижении напряжения питания Аварийные пределы по температуре Аварийные пределы по мощности |
| Управление портами PoE |
Включить/Отключить/По расписанию Управление режимами PoE - Standard, Legacy, Force Назначение приоритетов портам |
| Функции L2 | |
| Конфигурация портов |
Включить/отключить порт Автосогласование 10/100/1000 Мбит/с, выбор полнодуплексного или полудуплексного режима Включить/отключить управление потоком Управление режимом энергосбережения |
| Статус портов |
Отображение для каждого порта: Скорости в дуплексном режиме Статуса соединения Статуса управления потоком Статуса автосогласования Статус магистрали |
| Отзеркаливание портов |
TX/RX/оба направления Многие-к-одному Поддержка Cisco RSPAN До 5 сессий |
| VLAN |
Тегированная VLAN в соответствии с IEEE 802.1Q Туннели Q-in-Q в соответствии с IEEE 802.1ad (стекирование VLAN) Приватная VLAN (защищенный порт) VLAN на базе MAC-адреса Голосовая VLAN Протокольная VLAN MVR (многоадресная регистрация VLAN) GVRP Управляющая VLAN До 4К VLAN, до 4095 идентификаторов VLAN |
| Агрегирование каналов |
Статические магистральные группы и LACP IEEE 802.3ad До 5 магистральных групп, 10 портов в группе |
| Протоколы связующего дерева (STP) |
STP IEEE 802.1D RSTP, IEEE 802.1w MSTP, IEEE 802.1s Отслеживание, пересылка и фильтрация BPDU |
| Отслеживание IGMP |
Отслеживание IPv4 IGMP (v2/v3) Режим запросов IGMP До 255 многоадресных групп |
| Отслеживание MLD |
Отслеживание IPv6 MLD (v1/v2) До 255 многоадресных групп |
| Ограничение полосы пропускания |
Для каждого порта Вход: 500 кбит/с ~ 1000 Мбит/с Выход: 500 кбит/с ~ 1000 Мбит/с |
| Протоколы кольцевого резервирования |
ERPS по стандарту ITU-T G.8032 Поддержка главного и подчиненного колец Время восстановления < 10 мс для 3 устройств Время восстановления < 50 мс для 16 устройств |
| Синхронизация по времени |
IEEE 1588v2 PTP (протокол точного времени) Прозрачные часы "peer-to-peer" Прозрачные часы "end-to-end" |
| QoS |
Назначение 8 идентификаторов для 8 уровней приоритета - Номер порта - Приоритет по 802.1p - Тег VLAN по 802.1Q - Префиксs DSCP/TOS в пакете IPv4/IPv6 Классификация трафика по трогому приоритету или WRR |
| Функции кибербезопасности | |
| Список управления доступом |
ACL на основе: MAC-адреса IP-адреса Поля "Ethertype" Типа протокола Идентификатора VLAN DSCP Приоритета по 802.1p До 256 записей |
| Функции безопасности |
Функция Port Security Защита источника IP, до 256 записей Динамическая проверка ARP, до 1К записей Авторизация в коммандной строке по уровню пользователя |
| Защита MAC-адресов |
Привязка IP к MAC для каждого порта Фильтр MAC-адресов Статические MAC-адреса (до 64 адресов) |
| AAA |
Клиент RADIUS Клиент TACACS+ |
| Управление сетевым доступом |
Управление сетевым доступом по портам в соответствии с IEEE 802.1x Управление сетевым доступом по MAC-адресам Локальная аутентификация и аутентификация по RADIUS |
| Функции L3 | |
| Интерфейсы IP | До 8 интерфейсов VLAN |
| Таблица маршрутов | Макс. 32 маршрута |
| Протоколы маршрутизации | Программная статическая маршрутизация IPv4 / IPv6 |
| Функции управления | |
| Базовые интерфейсы упраления |
Веб-интерфейс Telnet SNMP v1, v2c |
| Защищенные интерфейсы управления | SSHv2, TLSv1.2, SNMP v3 |
| Системные функции |
Обновление прошивки по HTTP/TFTP через Ethernet Загрузка и выгрузка конфигурации по HTTP/TFTP Протокол LLDP SNTP Утилита Planet Smart Discovery ПО PLANET NMS System и CloudViewer/CloudViewerPro |
| Обработка событий |
Локальный/удаленный обмен по протоколу Syslog Системный журнал SMTP |
|
Базы данных SNMP (SNMP MIBs) |
RFC 1213 MIB-II IF-MIB RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Groups 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP ITU-T G.8032 Ethernet Ring Protection Switching RFC 768 UDP RFC 768 UDP RFC 783 TFTP RFC 793 TCP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 95% (без конденсации) |
| Хранения |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 95% (без конденсации) |
