Артикул:

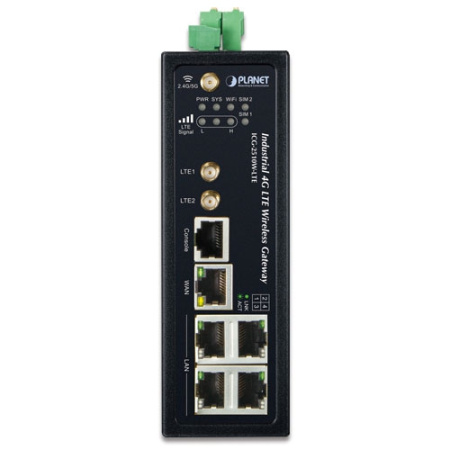

ICG-2510W-LTE
| Аппаратные характеристики | |
| Медные порты |
4 порта LAN RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X 1 порт WAN RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X |
| Последовательный интерфейс |
Последовательный консольный порт DB9 to RJ45 - режим TCP/UDP PAD - Modbus (ASCII, DTU, переменный) - PPP - реверсивный Telnet |
| SIM-карты | 2 слота под mini SIM |
| Антенна сотовой связи | 2 внешние антенны 5дБи с разъемами SMA |
| Антенна Wi-Fi | 1 двухдиапазонная внешняя антенна 1 дБи (2.4~2.5G) / 3 дБи (5.15~5.85G) с разъемом RP-SMA-J |
| Дискретные входы и выходы |
2 дискретных входа (DI) 1 дискретный выход (DO) 1 релейный выход Уровень логической "1" для входа: 5~30 В DC Уровень логического "0" для входа: 0~3 В DC Ток дискретного выхода < 50 мА при 30 В DC Контакт реле: макс. 1 А при 250 В AC/30 В DC |
| Разъемы |

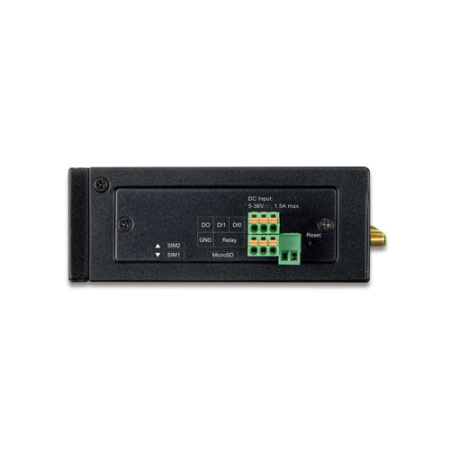

1 съемный 2-контактный клеммник питания 2 съемных 3-контактных клеммника дискретных входов, выходов и реле |
| Хранение данных | 1 разъем MicroSD для сохранения данных последовательного порта |
| Кнопка сброса | Нажатие 15 секунд - заводской сброс |
| Защита от статического разряда | 15 кВ |
| Защита от импульсного перенапряжения | 1.5 кВ |
| Корпус | Металлический IP30 |
| Способ монтажа | На DIN-рейку, настольный |
| Светодиодная индикация |
Системные: PWR (синий) SYS (синий) Беспроводной интерфейс: Wi-Fi активен (синий) Интерфейсы Ethernet (порты 1-4 и порт WAN): LNK/ACT (зеленый) SIM-карты и сигнал LTE: SIM1 (синий) SIM2 (синий) LTE High (синий) LTE Low (синий) |
| Габариты (Ш x Г x В) | 45 x 115.7 x 132.8 мм |
| Масса | 584 г |
| Питание | 9~36 В DC |
| Потребление |
4.8 Вт (система без подключений) 7.2 Вт (полная нагрузка) |
| Характеристики LAN/WAN | |
| Управляемый | Да |
| Архитектура | Store-and-Forward |
| Длина сегмента | 100 м |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Частотные диапазоны | |
| Европейское исполнение |
- FDD LTE B1/B3/B5/B7/B8/B20 (2100/1800/850/2600/900/800) - TDD LTE B38/B40/B41 (2600/2300/2500) - WCDMA B1/B5/B8 (2100/850/900) - GSM/EDGE B3/B8 (1800/900) |
| Скорости передачи LTE | В полосе пропускания 1.4/3/5/10/15/20 МГц: 150 Мбит/с (загрузка), 50 Мбит/с (отдача) |
| Характеристики Wi-Fi | |
| Стандарт | IEEE 802.11 b/g/n/ac |
| Режимы работы | Точка доступа, клиент, повторитель, мостовой повторитель |
| Частотные режимы | 2.4G и 5G, конкурентный режим |
|
Диапазоны частот в режимах |
2.4G: 2.412~2.472 ГГц 5GHz: 5.180~5.700 ГГц |
| Рабочие каналы |
36, 40, 44, 48, 52, 56, 60, 64, 100, 104, 108, 112, 116, 132, 136, 140 (16 каналов) В зависимости от стандартов конкретного региона |
| Ширина канала | 20 МГц, 40 МГц, 80 МГц |
| Шифрование | WEP, WPA Personal, WPA Enterprise, WPA2 Personal, WPA2 Enterprise, WPA2 Personal Mixed, WPA2 Enterprise Mixed |
| Скорость передачи | До 300 Мбит/с |
| Макс. мощность передачи | 26 дБм |
| Макс. Число клиентов | 30 |
| Продвинутые функции | |
| VPN |
PPTP-сервер и PPTP-клиент L2TP-сервер и L2TP-клиент OpenVPN-сервер и OpenVPN-клиент IPSec GRE Число туннелей PPTP: 1 L2TP: 1 OpenVPN: 1 IPSec: 12 GRE: 12 |
| Защита сети | Контроль доступа к WAN, фильтрация URL, фильтрация пакетов, фильтрация MAC-адресов |
| Другие функции |
Поддержка демилитаризированной зоны (DMZ) Поддржка QoS для управления полосой пропускания Поддержка VLAN, 15 идентификаторов VLAN Поддержка Modbus TCP (только через консоль) Поддержка пересылки портов Поддержка динамического DNS и PLANET DDNS Поддержка NTP-клиента |
| Функции управления | |
| Базовые интерфейсы управления |
Консоль, Telnet, HTTP, HTTPS, SNMP v1, v2c, CMS Утилита PLANET Smart Discovery и контроллер NMS |
|
Защищенные интерфейсы управления |
SSH |
|
Базы данных SNMP (SNMP MIBs) |
RFC 1158 MIB RFC 1213 MIB RFC 1269 MIB RFC 1271 MIB RFC 1285 MIB RFC 1316 MIB RFC 1381 MIB RFC 1382 MIB RFC 1414 MIB |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab Gigabit 1000BASE-T IEEE 802.3x flow control and back pressure IEEE 802.11 b/g/n IEEE 802.11 ac RFC 768 UDP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 90% (без конденсации) |
| Хранения |
Температура: -40 ~ 85 °C Относительная влажность: 5 ~ 90% (без конденсации) |
