Модули аналогового ввода

GT-3708 Аналоговый ввод, 8AI, термосопротивление RTD, IDC 20

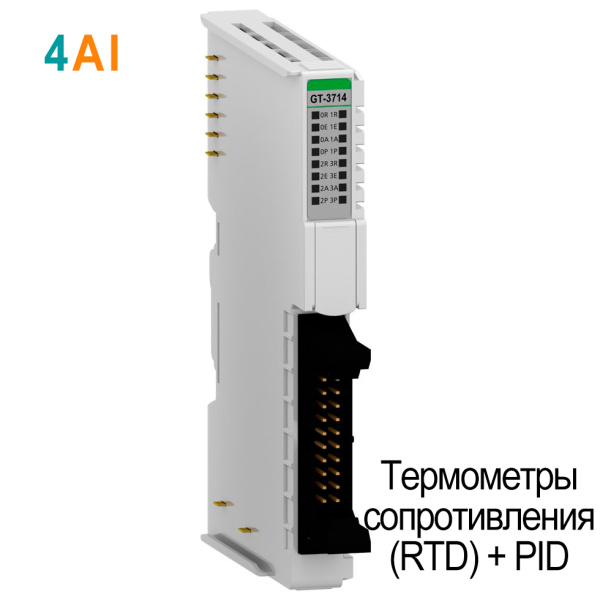

Модуль ввода аналоговых сигналов GT-3714 серии G объединяет 4 входа для термосопротивлений RTD, ПИД-регулирование и выходы SSR для управления твердотельными реле. Входы подключаются по 3-проводной схеме; поддерживаются Pt50, Pt100, JPt100, Ni100, Ni120 и Cu10. Подключение полевых цепей выполняется через IDC 20.
Такое исполнение выбирают для локальных контуров регулирования температуры нагревателей, печей и термостатирующего оборудования. Встроенный ПИД-регулятор сокращает число отдельных устройств, а выход SSR предназначен для управления твердотельным реле.

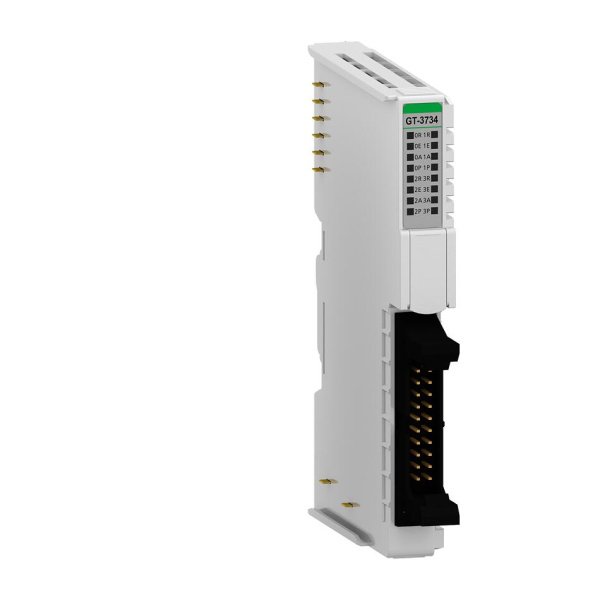

Модуль аналогового ввода GT-3734 серии G объединяет 4 входа для термосопротивлений RTD, ПИД-регулирование и аналоговые выходы 4...20 мА. Входы подключаются по 3-проводной схеме; поддерживаются Pt50, Pt100, JPt100, Ni100, Ni120 и Cu10. Подключение полевых цепей выполняется через IDC 20.
В системах автоматизации модуль используют для замкнутых контуров регулирования температуры с исполнительным устройством, принимающим сигнал 4...20 мА. При подборе проверяют тип температурного датчика, параметры ПИД-регулятора и диапазон входа привода или регулятора мощности.

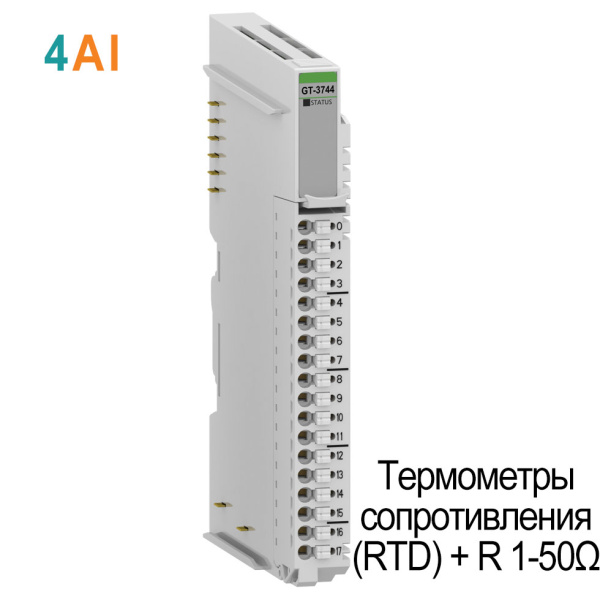

Модуль ввода аналоговых сигналов GT-3744 серии G имеет 4 канала для термосопротивлений RTD. 4-проводная схема снижает влияние сопротивления соединительных проводов. Поддерживаются датчики Pt, JPt, Ni и Cu, а также прямое измерение сопротивления. Подключение полевых цепей выполняется через RTB 18.
Модуль подходит для контроля температуры подшипников, электродвигателей, трубопроводов, резервуаров и технологических установок. При подборе учитывают тип RTD, число проводов, число каналов и допустимый диапазон измерения сопротивления.

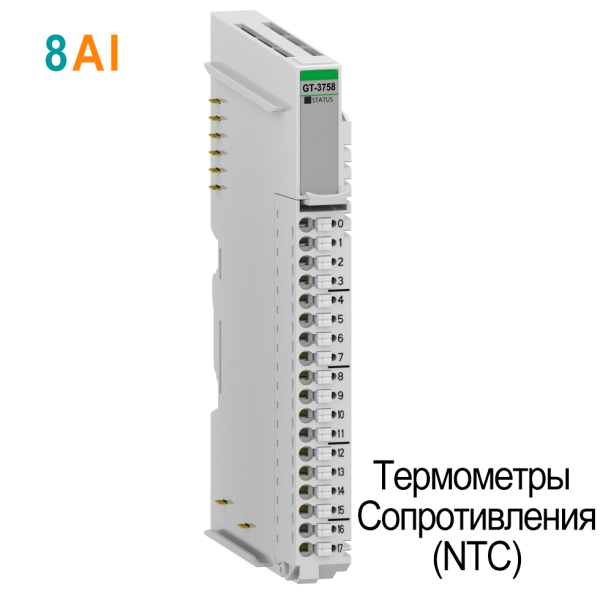

Модуль аналогового ввода GT-3758 серии G принимает сигналы от 8 терморезисторов NTC и может использоваться для измерения сопротивления до 300 кОм. Предусмотрено 2-проводное подключение; Подключение полевых цепей выполняется через RTB 18.
Модель применяют для температурного контроля с датчиками NTC в шкафах, машинах и технологическом оборудовании. Перед заменой или проектированием необходимо согласовать характеристику терморезистора, диапазон сопротивления и схему подключения.

GT-3788 Аналоговый ввод, 8AI, термосопротивление RTD, измерение сопротивления, 3-проводной, RTB 18

GT-3804 Аналоговый ввод, 4AI, термопара TC, RTB 10

Модуль ввода аналоговых сигналов GT-3808 серии G рассчитан на 8 каналов термопар TC и измерение малых напряжений. Поддерживаются типы K, J, T, B, R, S, E, N, L, U, C и D; Подключение полевых цепей выполняется через IDC 20.
Модуль подходит для измерения температуры в печах, сушильных установках, термообработке и других процессах, где применяются термопары. При выборе проверяют тип термопары, диапазон температуры, способ компенсации холодного спая и число каналов.

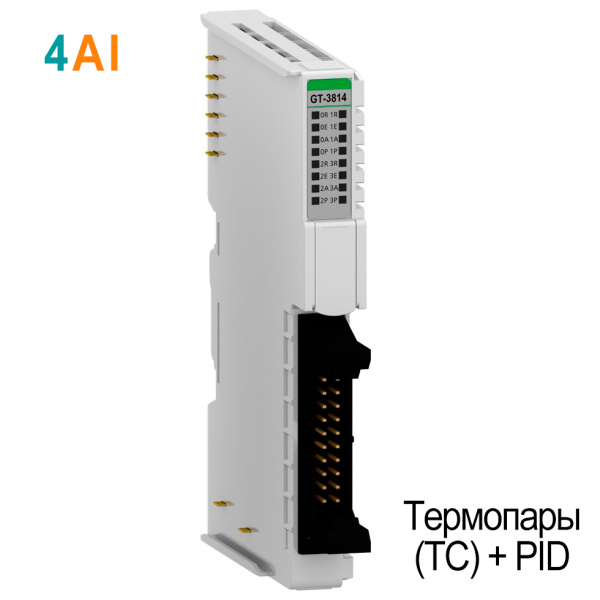

Модуль аналогового ввода GT-3814 серии G объединяет 4 термопарных входа, ПИД-регулирование и выходы SSR для твердотельных реле. Модуль выполняет измерение температуры и формирует управляющие сигналы; Подключение полевых цепей выполняется через IDC 20.
Модель применяют для локальных контуров регулирования температуры нагревателей, печей и термостатирующего оборудования. Встроенный ПИД-регулятор сокращает число отдельных устройств, а выход SSR предназначен для управления твердотельным реле.

GT-3834 Аналоговый ввод, 4AI, термопара TС, ПИД-регулятор, 4-20 мА, IDC 20

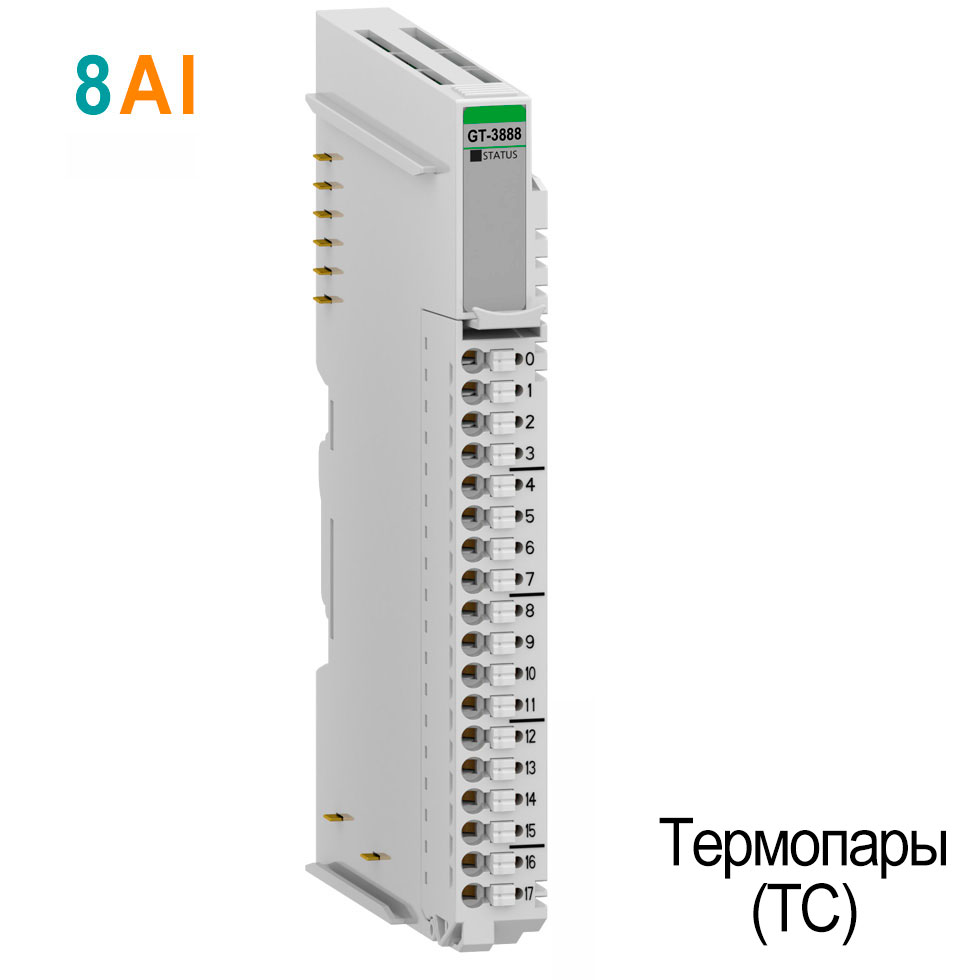

Модуль аналогового ввода GT-3888 серии G рассчитан на 8 каналов термопар TC и измерение малых напряжений. Поддерживаются типы K, J, T, B, R, S, E, N, L, U, C и D; Подключение полевых цепей выполняется через RTB 18.
В системах автоматизации модуль используют для измерения температуры в печах, сушильных установках, термообработке и других процессах, где применяются термопары. При выборе проверяют тип термопары, диапазон температуры, способ компенсации холодного спая и число каналов.

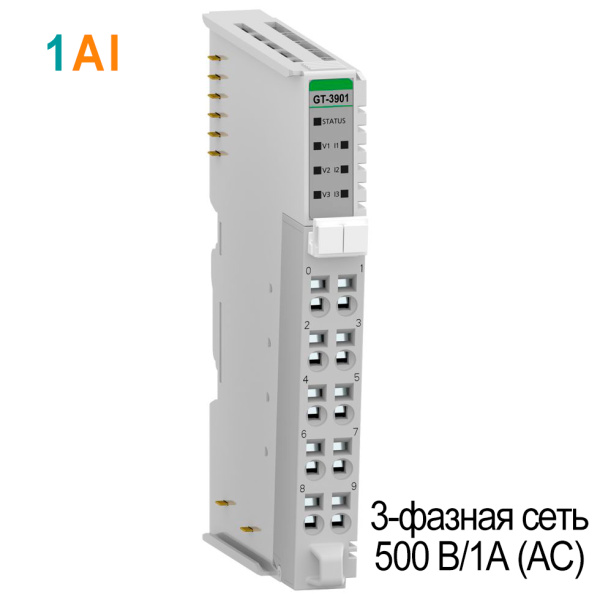

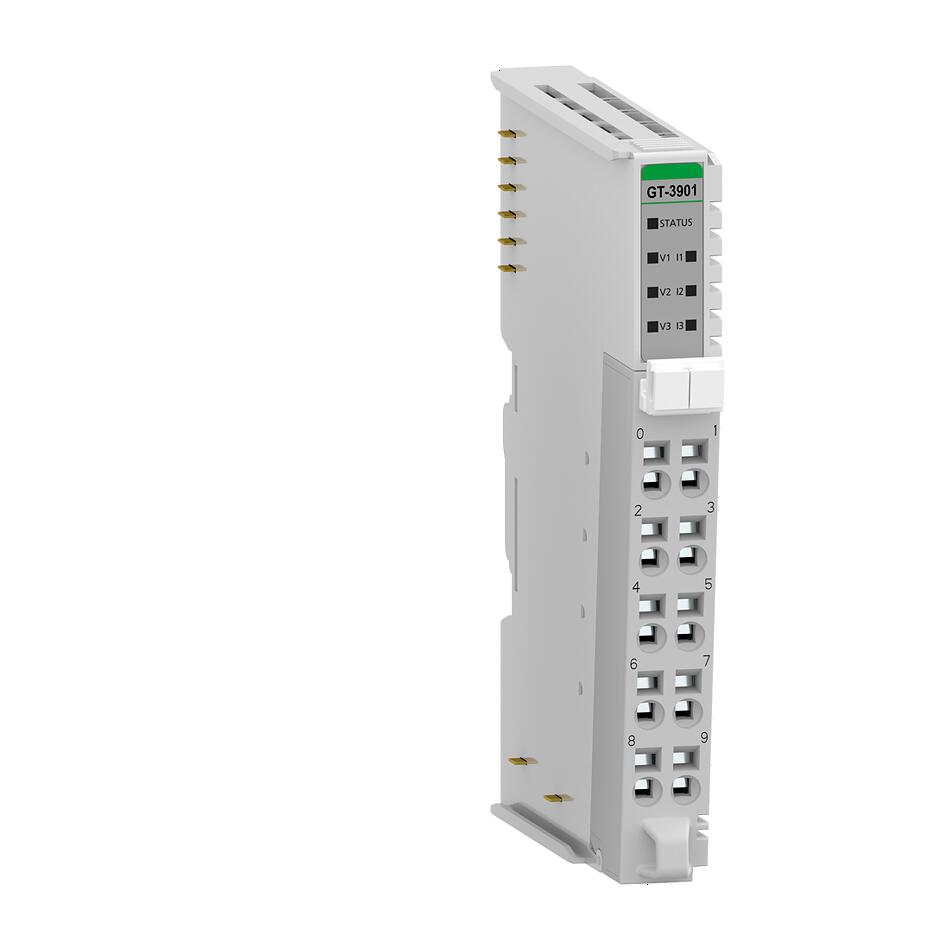

Модуль ввода аналоговых сигналов GT-3901 серии G предназначен для измерения параметров трехфазной сети: фазных и линейных напряжений, тока, активной и реактивной мощности, частоты и фазового угла. Номинальные пределы составляют 500 В AC и 1 А AC; применяется 10-проводное подключение через RTB 10.
Модуль подходит для мониторинга электропитания двигателей, насосных агрегатов и промышленных установок с передачей электрических параметров в ПЛК. При выборе особенно важно согласовать номинальный ток входа с измерительным трансформатором тока.

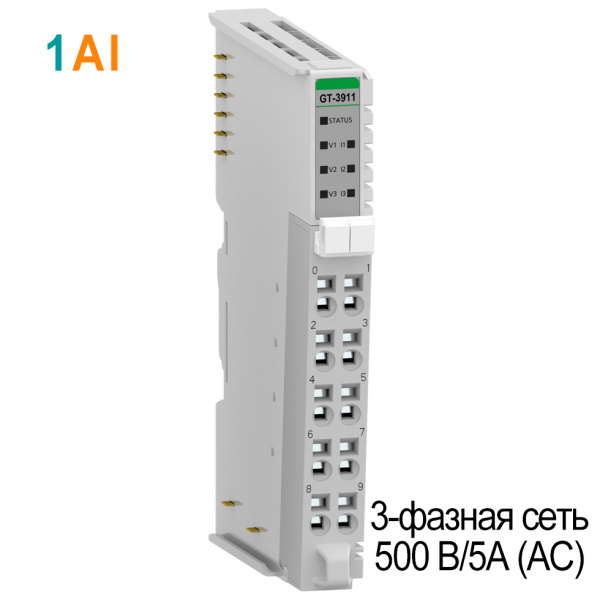

Модуль аналогового ввода GT-3911 серии G предназначен для измерения параметров трехфазной сети: фазных и линейных напряжений, тока, активной и реактивной мощности, частоты и фазового угла. Номинальные пределы составляют 500 В AC и 5 А AC; применяется 10-проводное подключение через RTB 10.
Модель применяют для мониторинга электропитания двигателей, насосных агрегатов и промышленных установок с передачей электрических параметров в ПЛК. При выборе особенно важно согласовать номинальный ток входа с измерительным трансформатором тока.

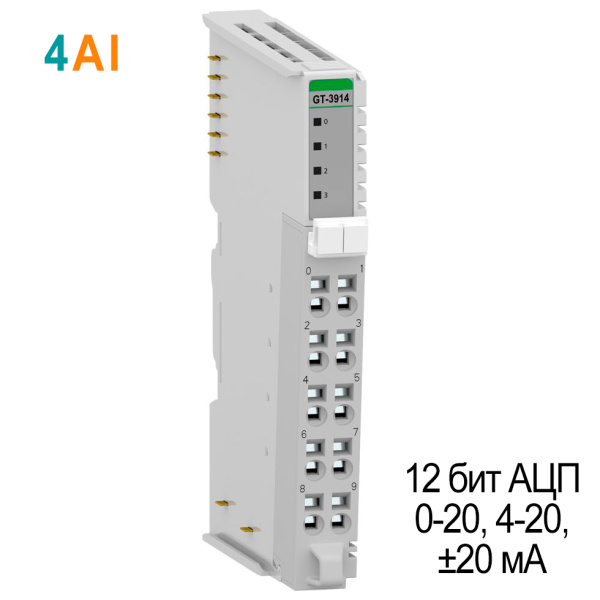

Модуль ввода аналоговых сигналов GT-3914 серии G содержит 4 дифференциальных токовых канала для сигналов 0...20/4...20/±20 мА. Разрешение АЦП составляет 12 бит; Подключение полевых цепей выполняется через RTB 10.
Такое исполнение выбирают для подключения к ПЛК преобразователей давления, расхода, уровня и других датчиков с унифицированным токовым выходом. При подборе важны число каналов, диапазон сигнала, разрешение АЦП, схема входов и тип разъема.

GT-3918 Аналоговый ввод, 8AI, 0-20/4-20/±20 мA, 12 бит АЦП, RTB 18

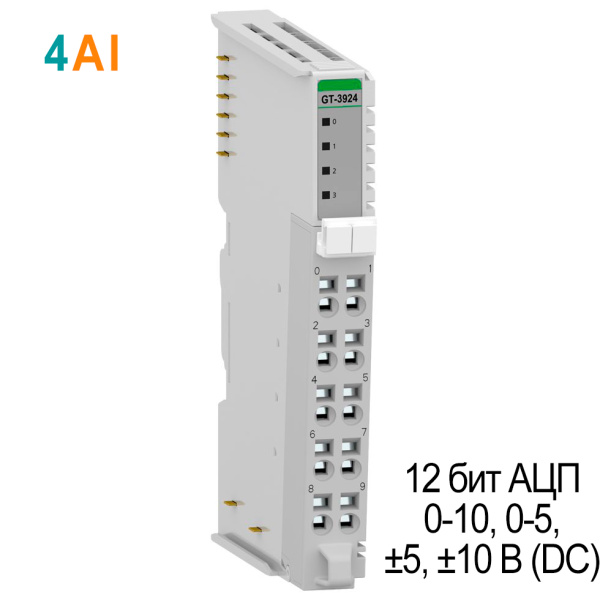

Модуль ввода аналоговых сигналов GT-3924 серии G преобразует сигналы напряжения 0...10/0...5/±5/±10 В DC через 4 канала с дифференциальным подключением. Разрешение АЦП составляет 12 бит; Подключение полевых цепей выполняется через RTB 10.
Модуль подходит для ввода сигналов датчиков положения, измерительных преобразователей, анализаторов и другого оборудования с выходом по напряжению. При выборе сверяют диапазон, несимметричное или дифференциальное подключение, разрешение и разъем.

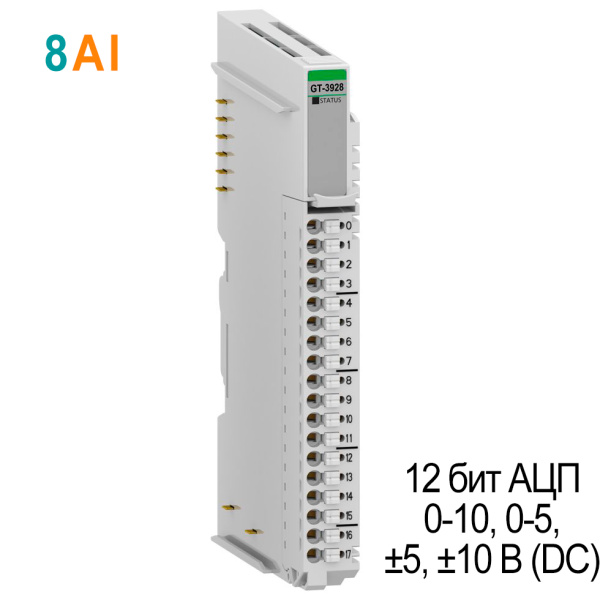

Модуль аналогового ввода GT-3928 серии G преобразует сигналы напряжения 0...10/0...5/±5/±10 В DC через 8 каналов с дифференциальным подключением. Разрешение АЦП составляет 12 бит; Подключение полевых цепей выполняется через RTB 18.
Модель применяют для ввода сигналов датчиков положения, измерительных преобразователей, анализаторов и другого оборудования с выходом по напряжению. При выборе сверяют диапазон, несимметричное или дифференциальное подключение, разрешение и разъем.

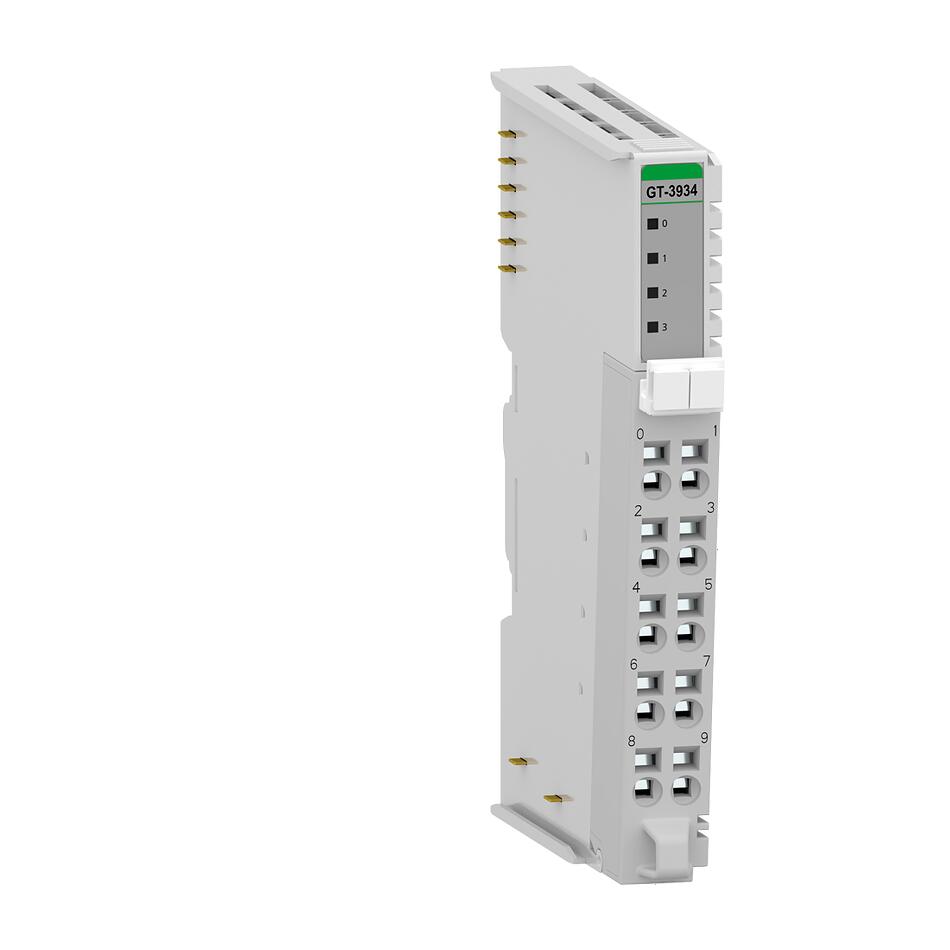

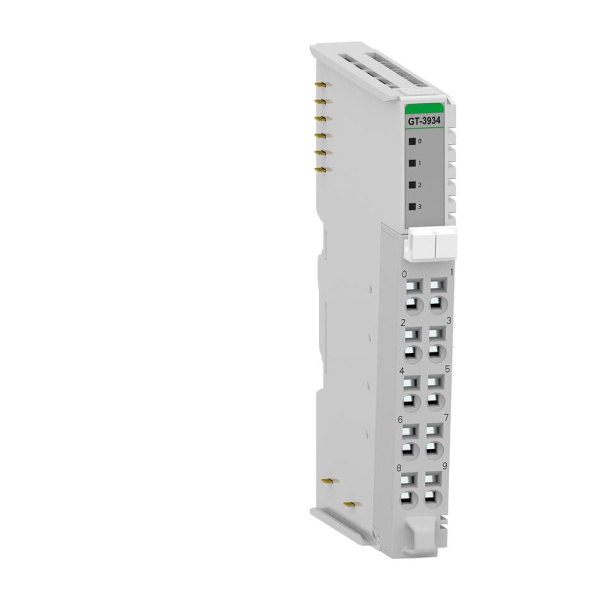

GT-3934 Аналоговый ввод, 4AI, 0-20/4-20/±20 мA, 16 бит АЦП, RTB 10

Модуль аналогового ввода GT-3938 серии G содержит 8 дифференциальных токовых каналов для сигналов 0...20/4...20/±20 мА. Разрешение АЦП составляет 16 бит; Подключение полевых цепей выполняется через RTB 18.
В системах автоматизации модуль используют для подключения к ПЛК преобразователей давления, расхода, уровня и других датчиков с унифицированным токовым выходом. При подборе важны число каналов, диапазон сигнала, разрешение АЦП, схема входов и тип разъема.

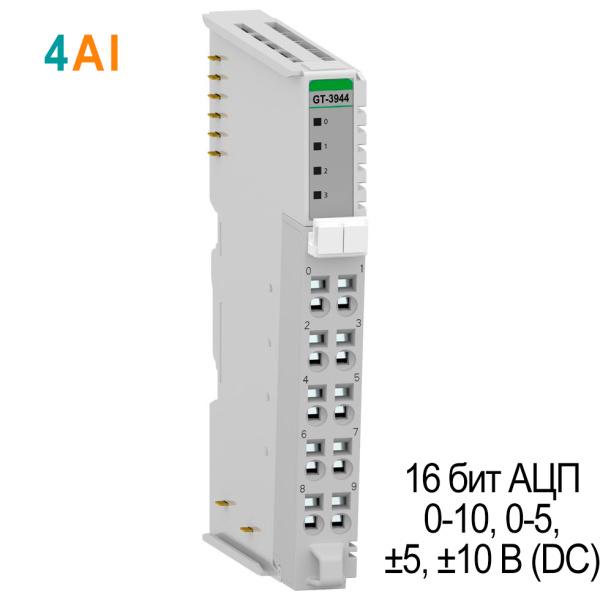

Модуль ввода аналоговых сигналов GT-3944 серии G преобразует сигналы напряжения 0...10/0...5/±5/±10 В DC через 4 канала с дифференциальным подключением. Разрешение АЦП составляет 16 бит; Подключение полевых цепей выполняется через RTB 10.
Модуль подходит для ввода сигналов датчиков положения, измерительных преобразователей, анализаторов и другого оборудования с выходом по напряжению. При выборе сверяют диапазон, несимметричное или дифференциальное подключение, разрешение и разъем.
