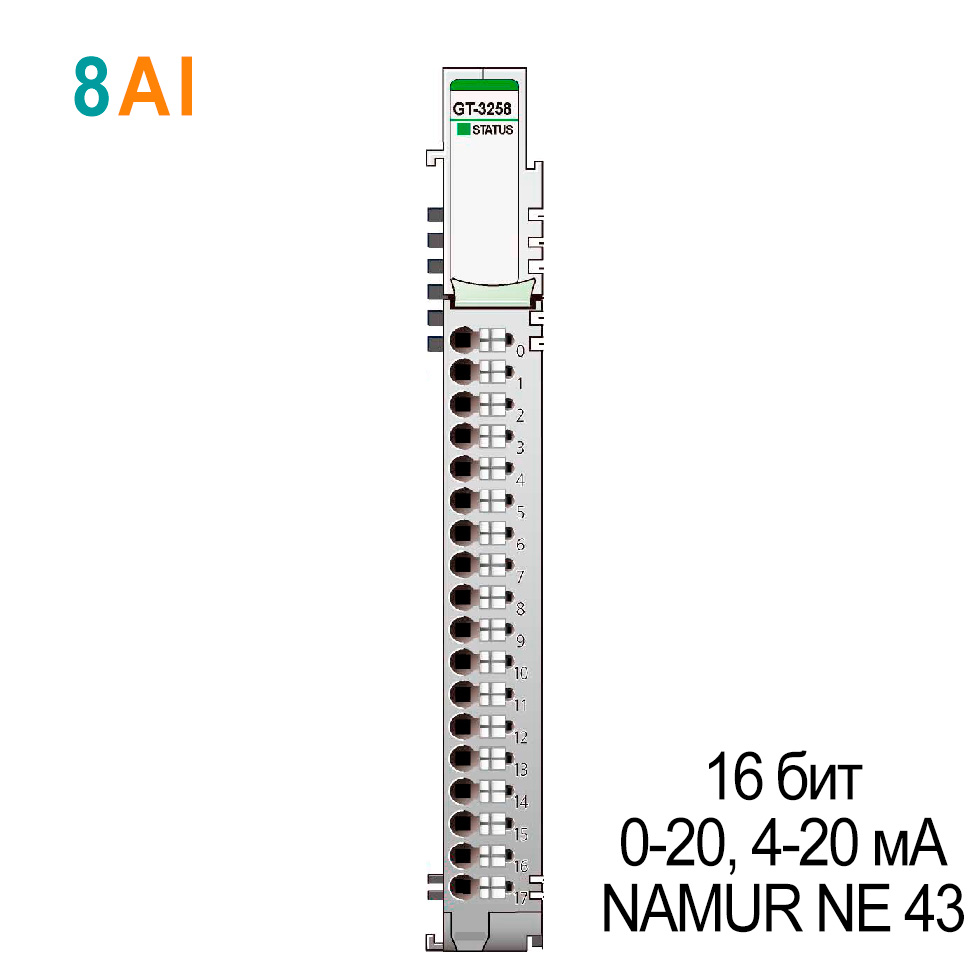

Артикул:
GT-3258
| Характеристики входов | ||||
| Количество каналов | 8 каналов (несимметричный, с общей землей), без изоляции между каналами | |||
| Индикация | 1 зелёный индикатор статуса шины G-Bus | |||
| Тип входного сигнала | 0 ~ 20 мА, 4 ~ 20 мА, 0 ~ 24 мА (NAMUR NE 43) | |||
| Разрешение (точность) |
16 бит АЦП (включая знак) 15 бит: 0.61 мкА/бит (для 0 ~ 20 мА), 15 бит: 0.49 мкА/бит (для 4 ~ 20 мА) 15 бит: 1 мкА/бит (для NAMUR NE 43) |
|||
| Формат данных | 16-битное целое число (с дополнительным кодом) | |||
| Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -40°С, 70°С |
|||
| Входное сопротивление | 100 Ом | |||
| Время преобразования |
1.0 мс / все каналы (0 ~ 20 мА/4 ~ 20 мА) 1.8 мс / все каналы (NAMUR NE 43) |
|||
| Калибровка | Не требуется | |||

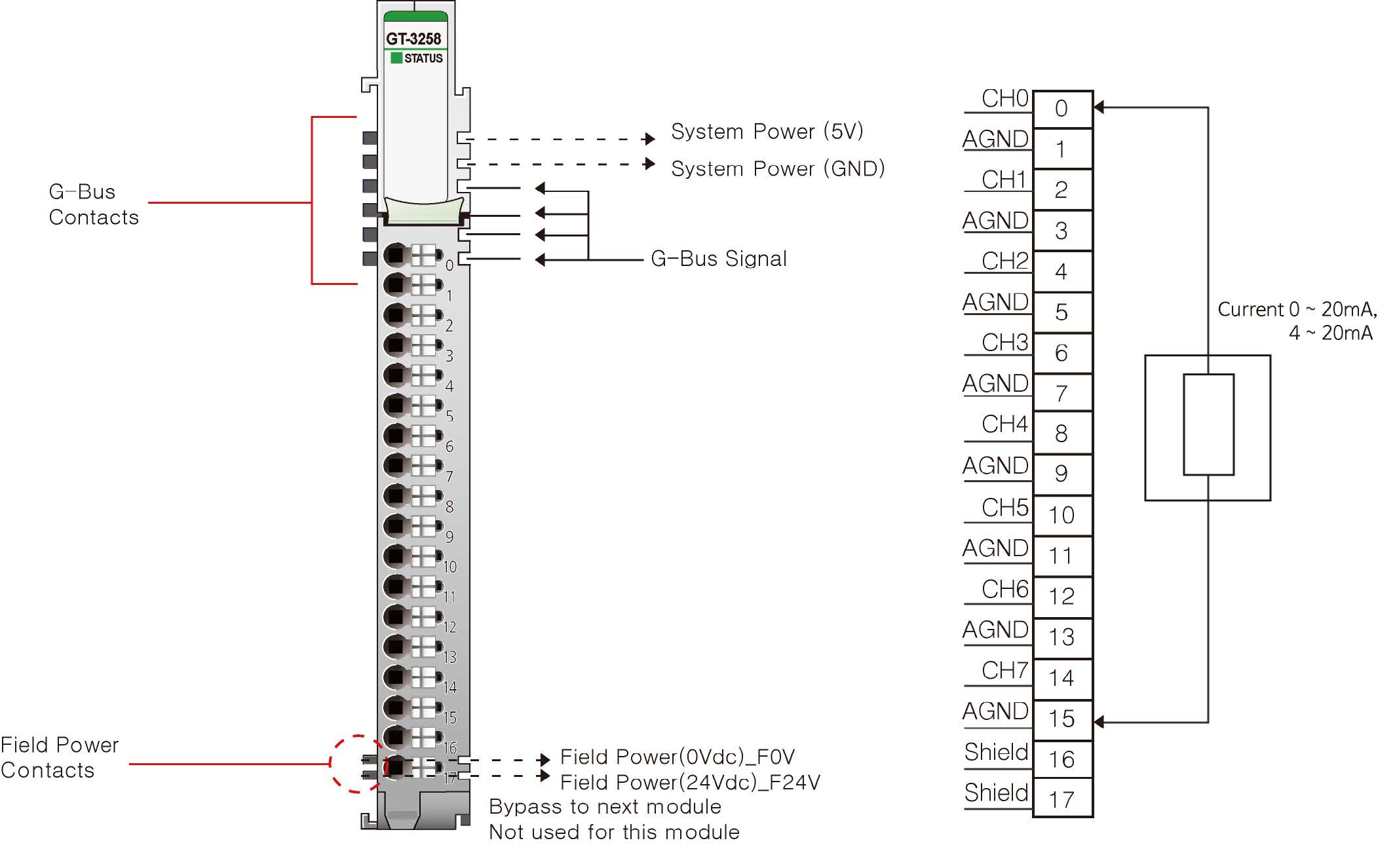

| Общие контакты | 8 контактов (AGND) | |||
| Базовые характеристики | ||||
| Рассеиваемая мощность | 250 мА при 5 В DC | |||
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
|||
| Полевое питание | Не используется, полевое питание передается на следующий модуль | |||
| Подключение | Макс. сечение проводов 0.823 мм² (AWG18) | |||
| Вес | 63 г | |||
| Габариты модуля | 12 мм x 109 мм x 70 мм | |||
Руководство по эксплуатации:
Инструменты для подбора:
Сертификаты:
IO Guide:
1/1
—
Серия
Серия G
Тип модуля
Аналоговый ввод
Количество каналов
8
Тип разъема
RTB 18
Горячая замена
?
Hot backup
Не поддерживается
Разрешение (точность)
16 бит АЦП
Резервирование
Не поддерживается
