Артикул:
GT-3978
| Характеристики входов | ||||
| Количество каналов | 8 каналов (дифференциальные), без изоляции между каналами | |||
| Индикация | 1 зелёный индикатор статуса шины G-Bus | |||
| Тип входного сигнала | 0 ~ 30 мА, -30 ~ 30 мА | |||
| Разрешение (точность) |
16 бит (включая знак) 15 бит: 0.92 мкА/бит (для 0 ~ 30 мА), 15 бит: 1.83 мкА/бит (для -30 ~ 30 мА) |
|||
| Формат данных | 16-битное целое число (с дополнительным кодом) | |||
| Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -40°С, 60°С |
|||
| Входное сопротивление | 80 Ом | |||
| Время преобразования | 2.2 мс / все каналы | |||
| Калибровка | Не требуется | |||

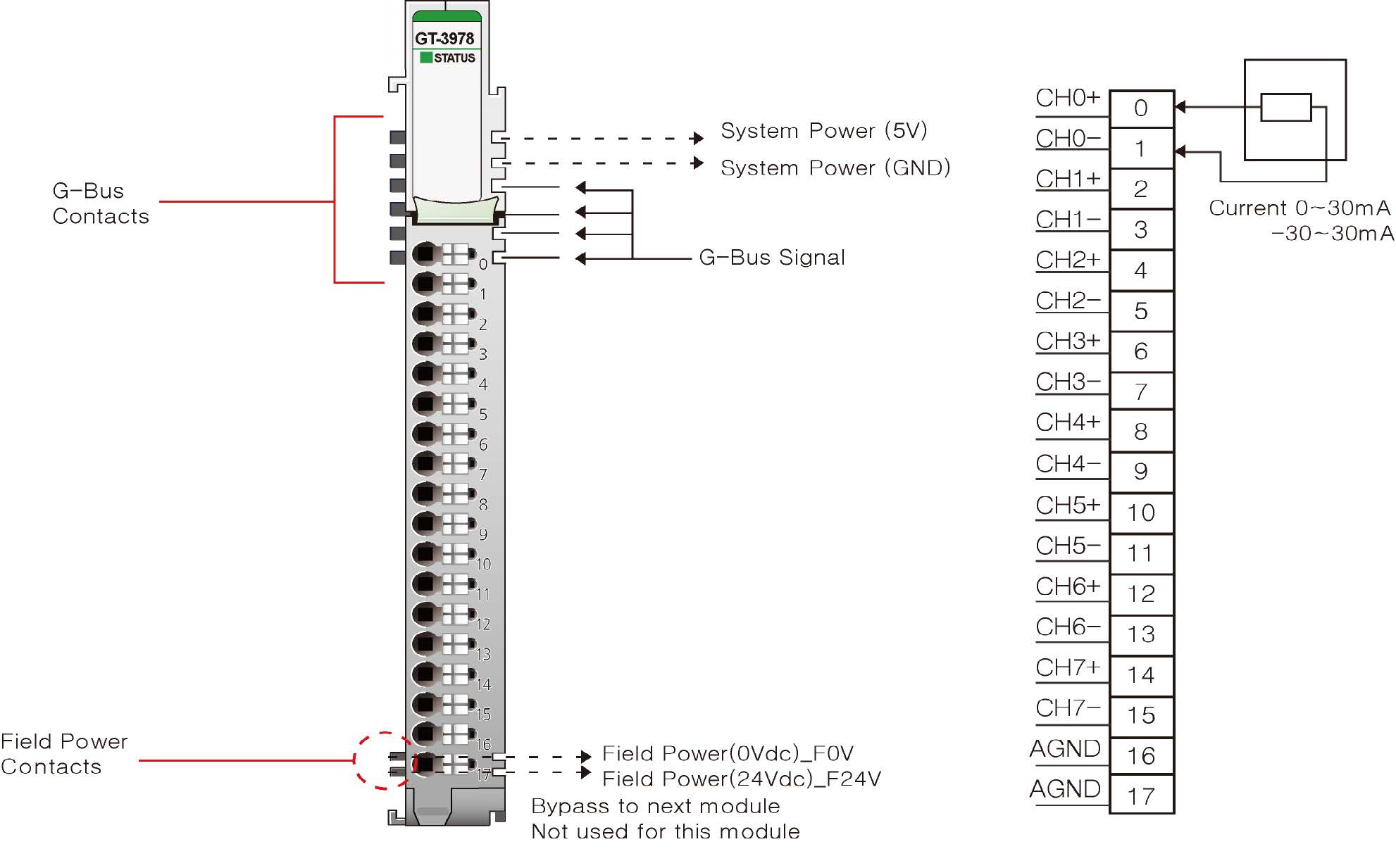

| Общие контакты | 2 контакта (AGND) | |||
| Базовые характеристики | ||||
| Рассеиваемая мощность | 250 мА при 5 В DC | |||
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Не подключено |
|||
| Полевое питание | Не используется, полевое питание передается на следующий модуль | |||
| Подключение | Макс. сечение проводов 0.823 мм² (AWG18) | |||
| Вес | 63 г | |||
| Габариты модуля | 12 мм x 109 мм x 70 мм | |||
Руководство по эксплуатации:
Инструменты для подбора:
Сертификаты:
IO Guide:
1/1
—
Серия
Серия G
Тип модуля
Аналоговый ввод
Количество каналов
8
Тип разъема
RTB 18
Горячая замена
?
Hot backup
Не поддерживается
Разрешение (точность)
16 бит АЦП
Резервирование
Не поддерживается
