Артикул:
GT-3B14

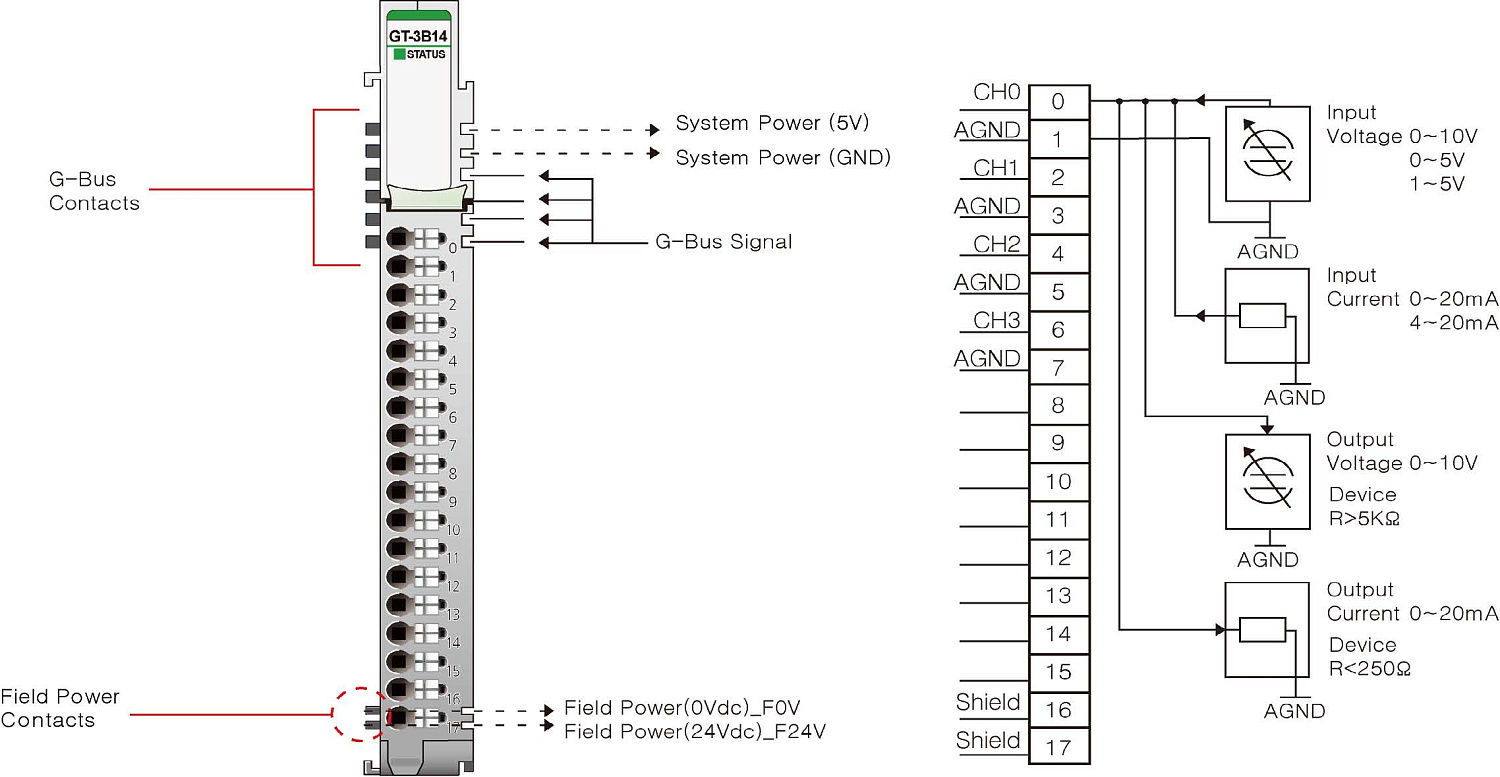

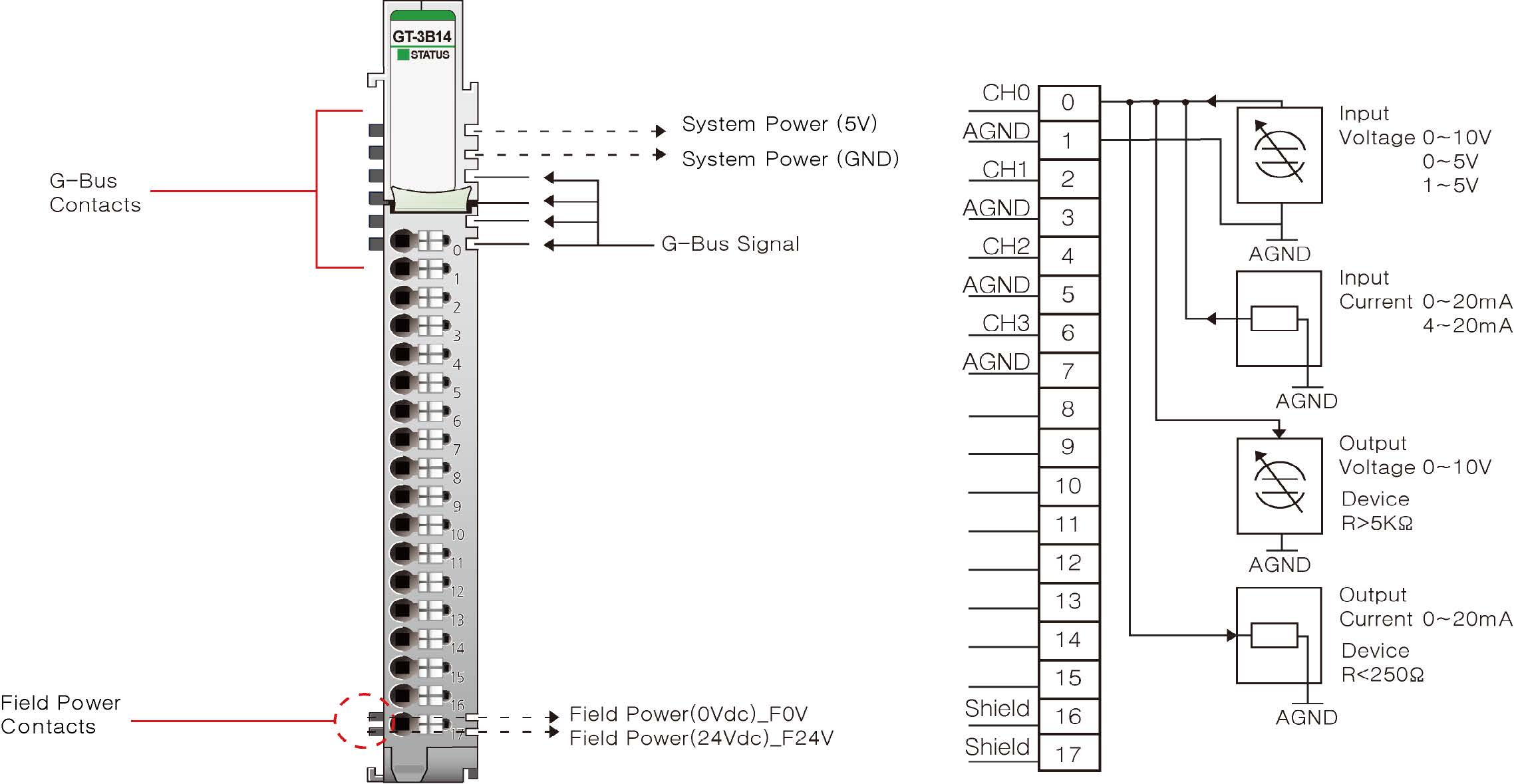

| Характеристики входов/выходов | ||||
| Количество каналов ввода/вывода |
4 канала (несимметричный, с общей землей), без изоляции между каналами настраиваемые на вход или выход |
|||
| Индикация | 1 зелёный индикатор статуса шины G-Bus | |||
| Функция | Вход по напряжению | Выход по напряжению | Вход по току | Выход по току |
| Тип входного сигнала |
0 ~ 10 В DC 0 ~ 5 В DC 1 ~ 5 В DC |
0 ~ 10 В DC |
0 ~ 20 мА 4 ~ 20 мА |
0 ~ 20 мА |
| Разрешение (точность) |
12 бит: 2.44 мВ/бит (для 0 ~ 10 В) 1.22 мВ/бит (для 0 ~ 5 В) 0.977 мВ/бит (для 1 ~ 5 В) |
12 бит: 2.44 мВ/бит (для 0 ~ 10 В) |
12 бит: 4.88 мкА/бит (для 0 ~ 20 мА) 3.91 мкА/бит (для 4 ~ 20 мА) |
12 бит: 4.88 мкА/бит (для 0 ~ 20 мА) |
| Формат данных | 16-битное целое число (с дополнительным кодом) | |||
| Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -40°С, 60°С |
|||
| Входное сопротивление | 500 кОм | - | 60 Ом | - |
| Сопротивление нагрузки | - | мин. 5 кОм | - | макс. 250 Ом |
| Общие контакты | 4 контакта (AGND) | |||
| Базовые характеристики | ||||
| Рассеиваемая мощность | 35 мА при 5 В DC | |||
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
|||
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 30 В DC Рассеиваемая мощность: 100 мА при 24 В DC |
|||
| Подключение | Макс. сечение проводов 0.823 мм² (AWG18) | |||
| Вес | 64 г | |||
| Габариты модуля | 12 мм x 109 мм x 70 мм | |||
