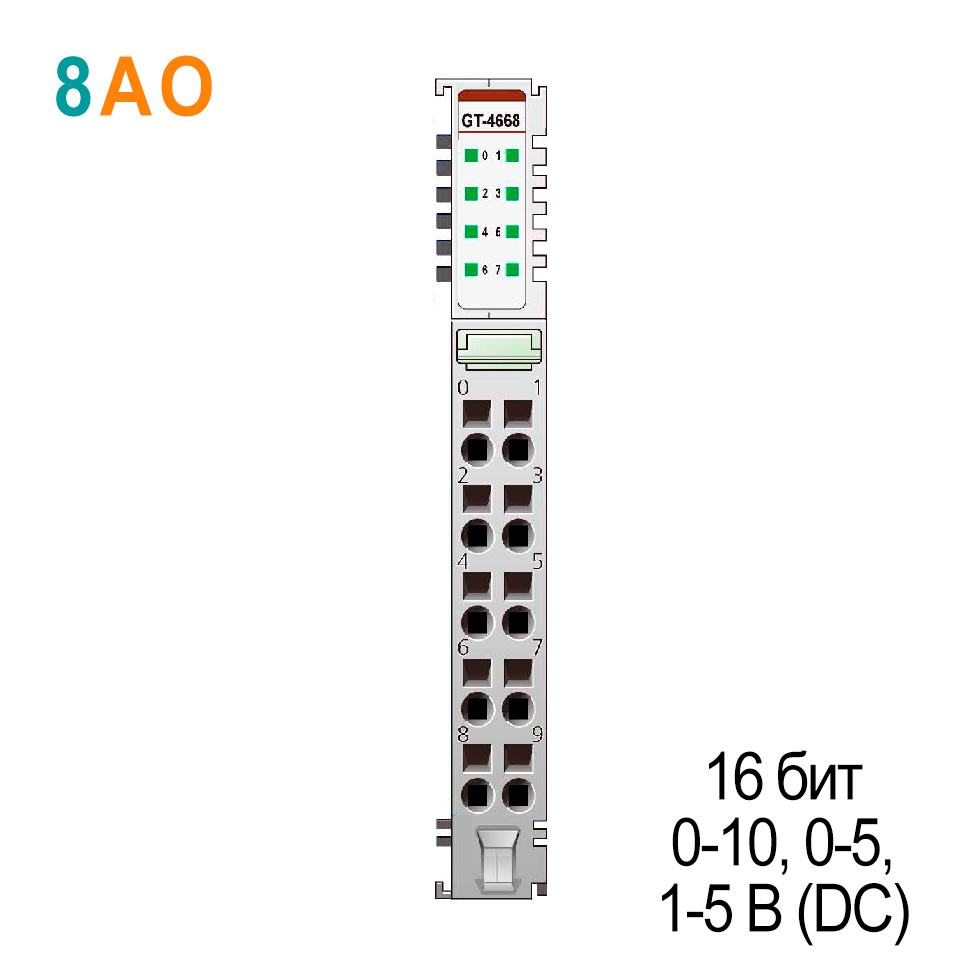

Артикул:
GT-4668
| Характеристики выходов | ||||
| Количество каналов | 8 каналов (несимметричный, с общей землей), без изоляции между каналами | |||
| Индикация | 8 зелёных индикатора статуса выхода | |||
| Тип выходного сигнала |
0 ~ 10 В DC 0 ~ 5 В DC 1 ~ 5 В DC |
|||
| Разрешение (точность) |
16 бит (включая знак) 15 бит: 0.31 мВ/бит (для 0 ~ 10 В) 15 бит: 0.15 мВ/бит (для 0 ~ 5 В) 15 бит: 0.12 мВ/бит (для 1 ~ 5 В) 16 бит (полнодиапазонный) 16 бит: 0.15 мВ/бит (для 0 ~ 10 В) 16 бит: 0.076 мВ/бит (для 0 ~ 5 В) 16 бит: 0.061 мВ/бит (для 1 ~ 5 В) |
|||
| Формат данных |
Для режима 16-битного числа со знаком: 16-битное целое число (с дополнительным кодом) Для режима 16-битного полнодиапазонного числа: прямое двоичное преобразование |
|||
| Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -40°С, 60°С |
|||
| Сопротивление нагрузки | Мин. 2 кОм | |||
| Время преобразования | 0.3 мс / все каналы | |||
| Калибровка | Не требуется | |||

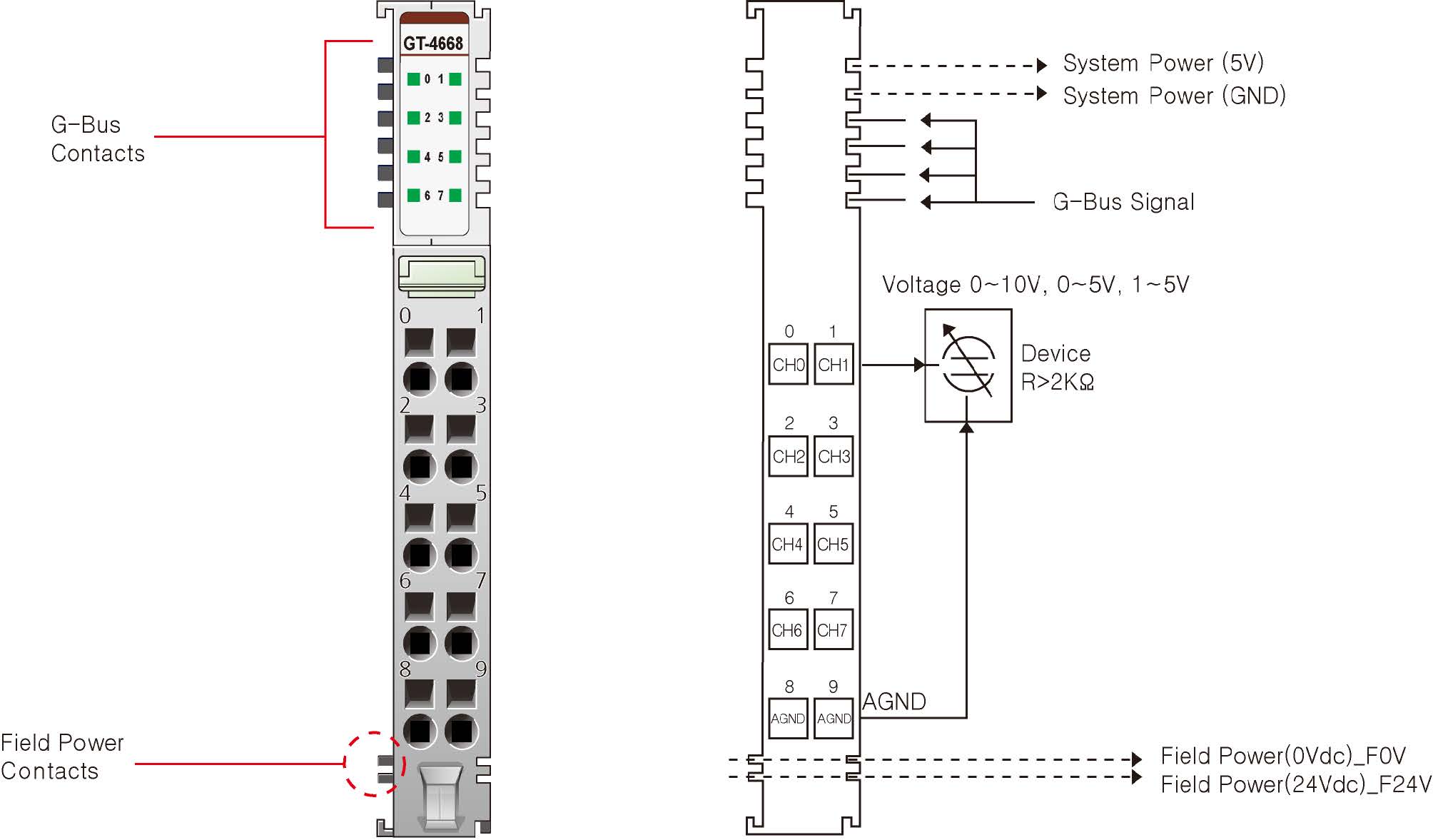

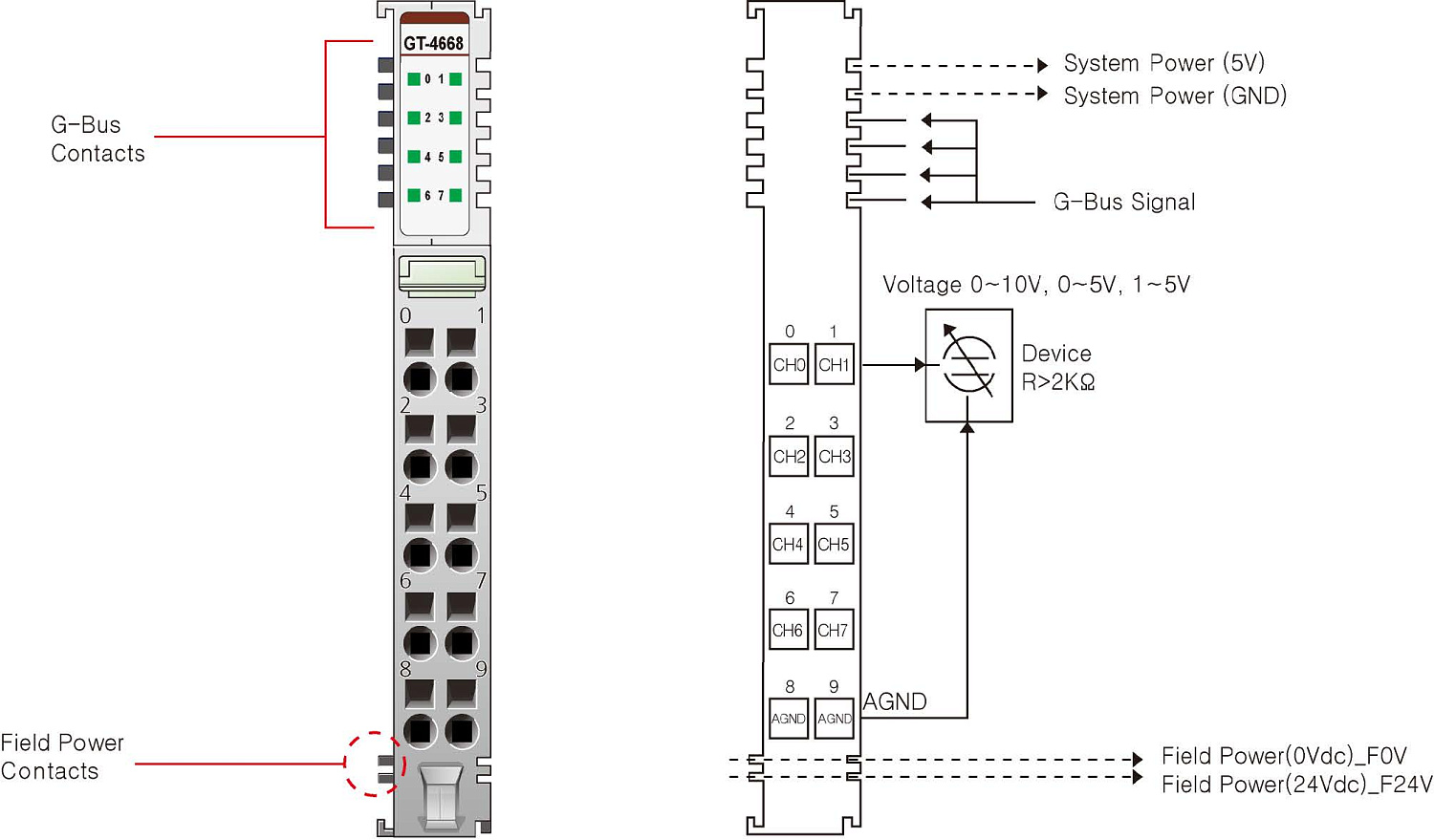

| Общие контакты | 2 контакта (AGND) | |||
| Базовые характеристики | ||||
| Рассеиваемая мощность | 30 мА при 5 В DC | |||
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
|||
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 30 В DC Рассеиваемая мощность: 70 мА при 24 В DC |
|||
| Подключение | Макс. сечение проводов 2.0 мм² (AWG14) | |||
| Вес | 58 г | |||
| Габариты модуля | 12 мм x 99 мм x 70 мм | |||
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
1/1
—
Серия
Серия G
Тип модуля
Аналоговый вывод
Количество каналов
8
Тип разъема
RTB 18
Горячая замена
?
Hot backup
Не поддерживается
Разрешение (точность)
16 бит АЦП
Резервирование
Не поддерживается
