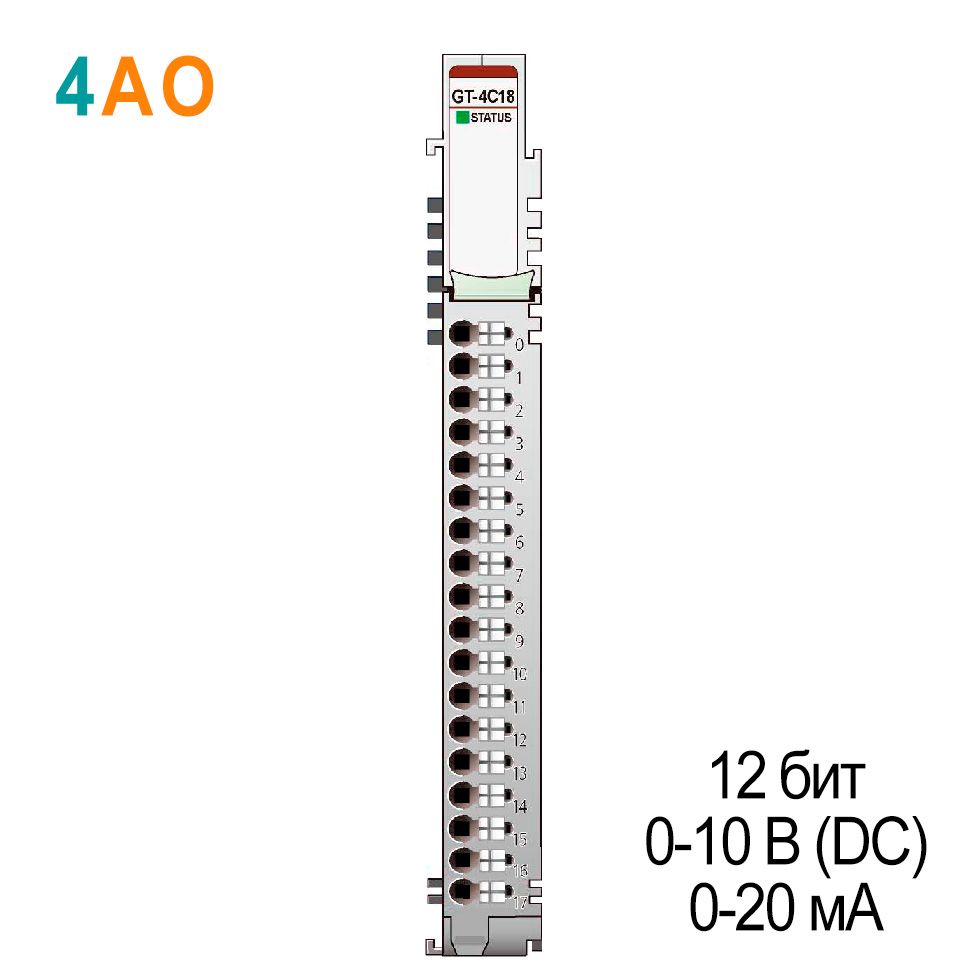

Артикул:
GT-4C18
| Характеристики выходов | ||||
| Количество каналов | 8 каналов (несимметричный, с общей землей), без изоляции между каналами | |||
| Индикация | 1 зелёный индикатор статуса шины G-Bus | |||
| Функция | Вход по напряжению | Вход по току | ||
| Тип входного сигнала | 0 ~ 10 В DC | 0 ~ 20 мА | ||
| Разрешение (точность) | 12 бит: 2.44 мВ/бит | 12 бит: 4.88 мкА/бит | ||
| Формат данных | 16-битное целое число | |||
| Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -40°С, 60°С |
|||
| Сопротивление нагрузки | мин. 2 кОм | макс. 250 Ом | ||
| Время преобразование | 1.5 мс / все каналы | |||
| Калибровка | Не требуется | |||

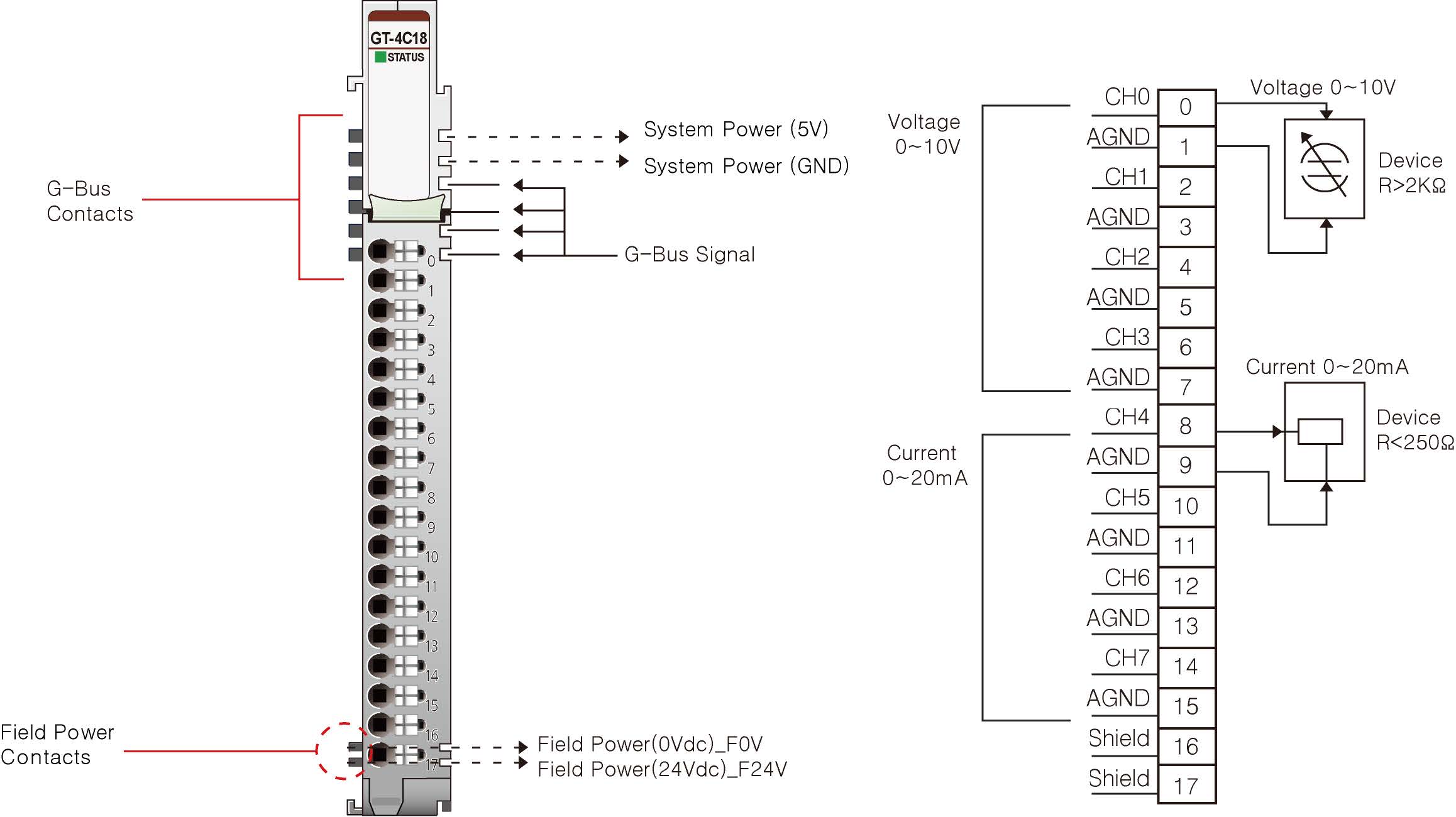

| Общие контакты | 8 контактов (AGND) | |||
| Базовые характеристики | ||||
| Рассеиваемая мощность | 30 мА при 5 В DC | |||
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
|||
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 30 В DC Рассеиваемая мощность: 100 мА при 24 В DC |
|||
| Подключение | Макс. сечение проводов 0.823 мм² (AWG18) | |||
| Вес | 64 г | |||
| Габариты модуля | 12 мм x 109 мм x 70 мм | |||
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
1/1
—
Серия
Серия G
Тип модуля
Аналоговый вывод
Количество каналов
4
Тип разъема
RTB 18
Горячая замена
?
Hot backup
Не поддерживается
Разрешение (точность)
12 бит АЦП
Резервирование
Не поддерживается
