Модули дискретного ввода

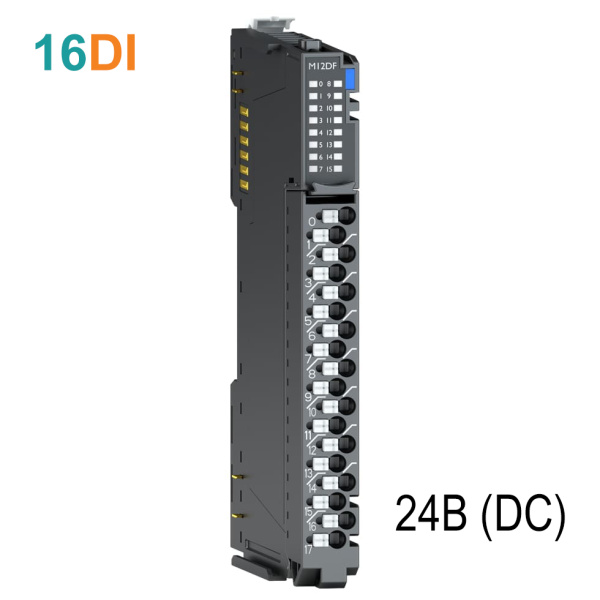

M12DF Дискретный ввод, 16DI, 24 В (DC), Sink/Source, RTB 18

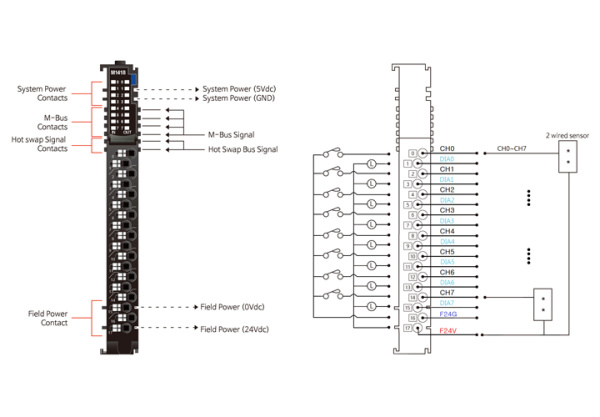

M1418 Дискретный ввод, 8DI, 24 В (DC), Sink, диагностика, RTB 18

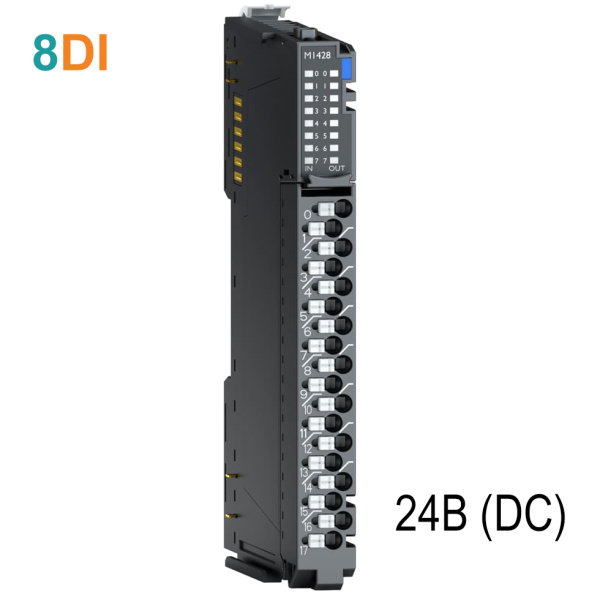

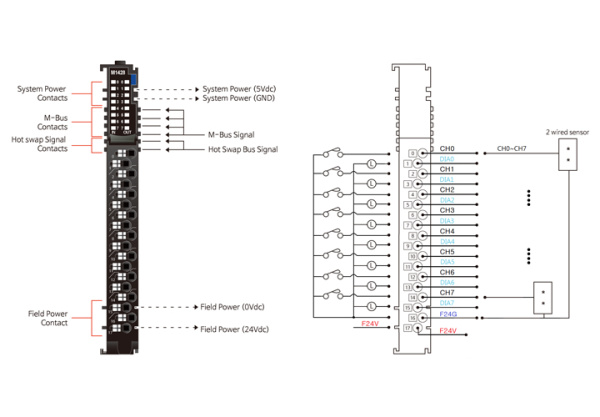

Модуль ввода дискретных сигналов M1428 серии M объединяет восемь входов Source и восемь выходов Source на 24 В DC. Входы срабатывают с задержкой 0,2/0,4 мс, выходы - 0,1/0,3 мс; модель поддерживает диагностику и подключается через RTB 18.
M1428 применяют в компактных узлах автоматики, где нужно одновременно принимать и выдавать дискретные сигналы. Модуль работает при температуре от -40 до +60 °C и может заменяться в работающей станции серии M.

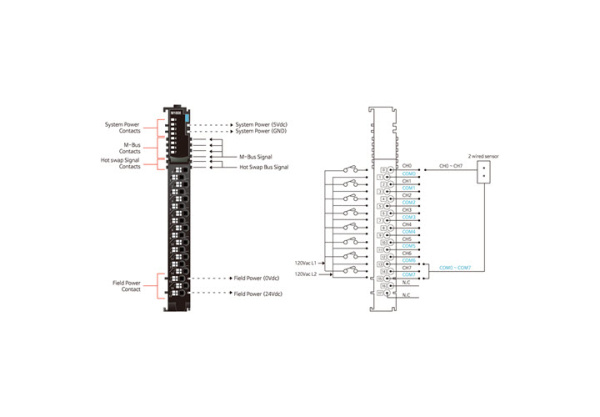

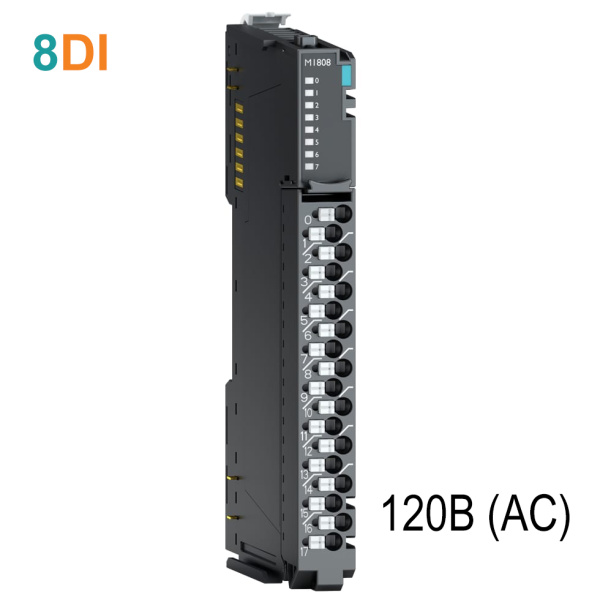

Модуль дискретного ввода M1808 серии M принимает восемь потенциальных сигналов 120 В AC. Полевые цепи подключаются к RTB 18, задержка составляет 23 мс при включении и 123 мс при отключении.
Модель используют для непосредственного контроля релейных и силовых цепей переменного тока в удаленной станции. M1808 рассчитан на температуру от -40 до +60 °C и поддерживает горячую замену, что облегчает обслуживание непрерывных процессов.

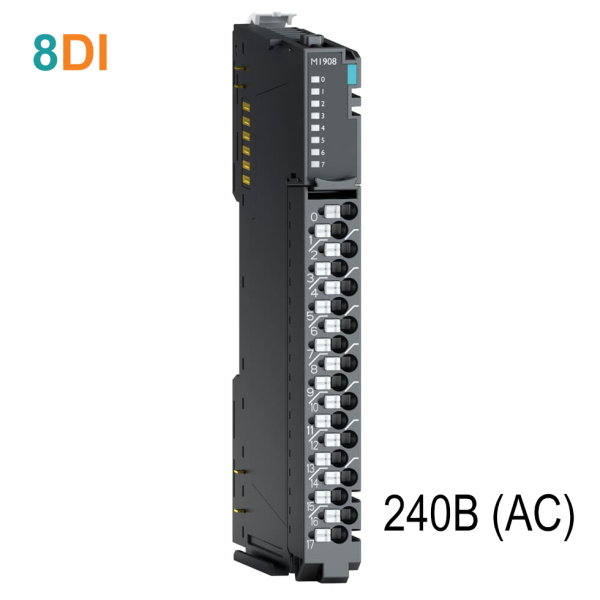

Модуль ввода дискретных сигналов M1908 серии M рассчитан на восемь потенциальных сигналов 240 В AC. Подключение выполняется через RTB 18, время реакции равно 23 мс при включении и 123 мс при отключении.
M1908 предназначен для контроля высоковольтных цепей переменного тока в системах с повышенными требованиями к доступности. Рабочий диапазон от -40 до +60 °C и горячая замена позволяют обслуживать модуль без остановки всей станции.

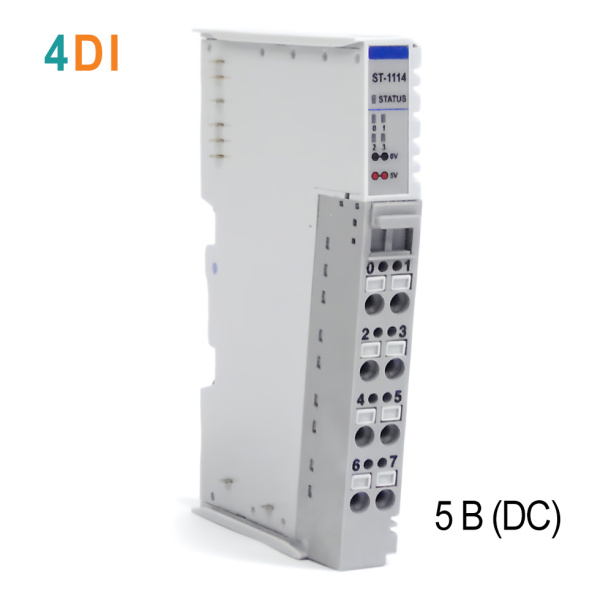

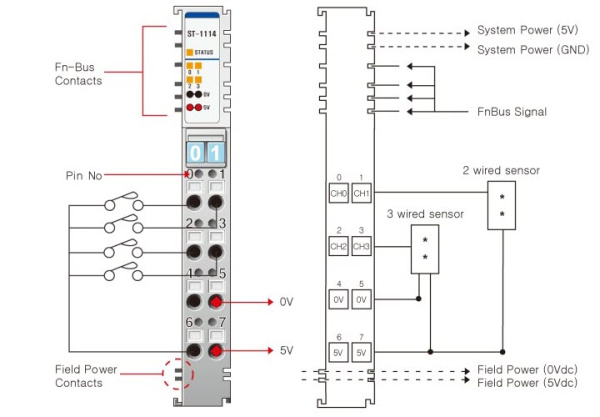

Модуль дискретного ввода ST-1114 серии S рассчитан на четыре низковольтных сигнала 5 В DC по схеме Sink. Полевое подключение выполняется через RTB 8; модель применялась с низковольтными датчиками и электронными цепями.
Серия S снята с производства, однако CREVIS в России продолжает техническую поддержку установленного оборудования. Для новых проектов и замены ST-1114 рекомендуется подобрать функциональный аналог из актуальной серии G или M.

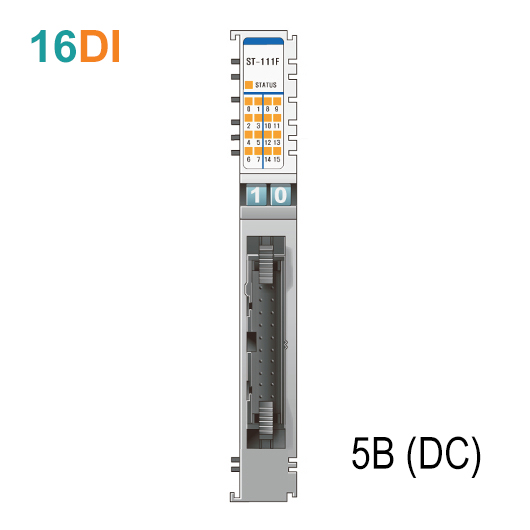

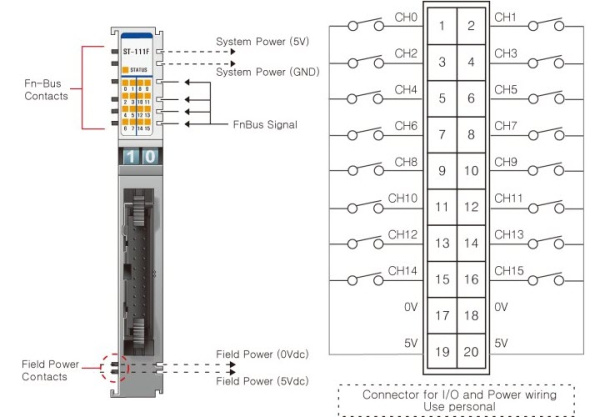

Модуль ввода дискретных сигналов ST-111F серии S принимает 16 сигналов 5 В DC по схеме Sink. Разъем IDC 20 позволял компактно подключать многоканальные низковольтные цепи с помощью кабельной сборки.
Производство серии S прекращено. CREVIS в России поддерживает уже установленное оборудование, а при модернизации или проектировании новой системы для ST-111F следует выбрать подходящую замену из серий G или M.

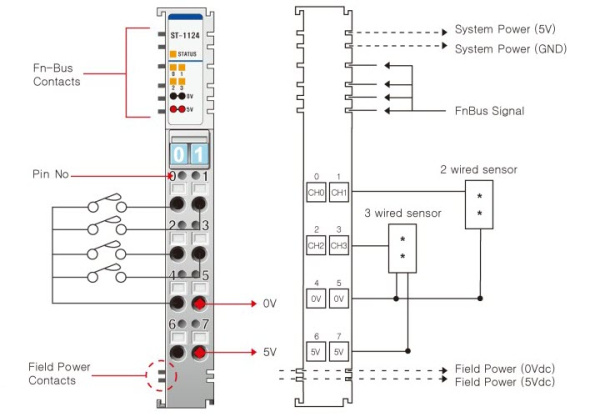

Модуль дискретного ввода ST-1124 серии S имеет четыре канала 5 В DC, выполненных по схеме Source. Для подключения предусмотрен съемный клеммник RTB 8; модель использовалась с низковольтными датчиками и электронными устройствами.
Модель относится к снятой с производства серии S. Техническая поддержка оборудования в России сохраняется, но для новых станций вместо ST-1124 рекомендуется подобрать современный функциональный аналог CREVIS серии G или M.

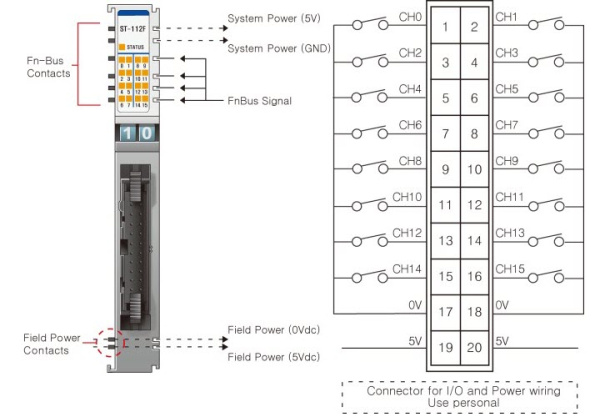

Модуль ввода дискретных сигналов ST-112F серии S рассчитан на 16 дискретных сигналов 5 В DC по схеме Source. Подключение через IDC 20 обеспечивало компактный монтаж большого количества низковольтных каналов.
Серия S больше не выпускается, при этом CREVIS в России продолжает поддерживать действующие системы. В новых проектах и при замене ST-112F следует использовать подходящий по характеристикам модуль серии G или M.

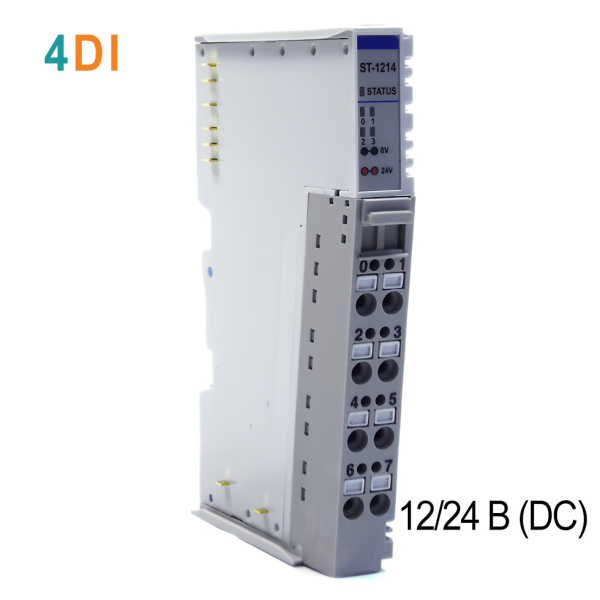

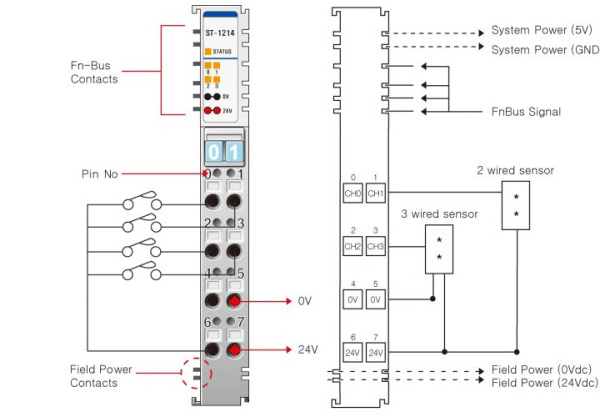

Модуль дискретного ввода ST-1214 серии S обслуживает четыре канала 12/24 В DC по схеме Sink. Для полевого подключения используется RTB 8; модель применялась для кнопок, концевых выключателей и датчиков.
ST-1214 снят с производства вместе с серией S. Установленные модули продолжают получать техническую поддержку CREVIS в России, а для новых систем рекомендуется подобрать функционально близкое решение серии G или M.

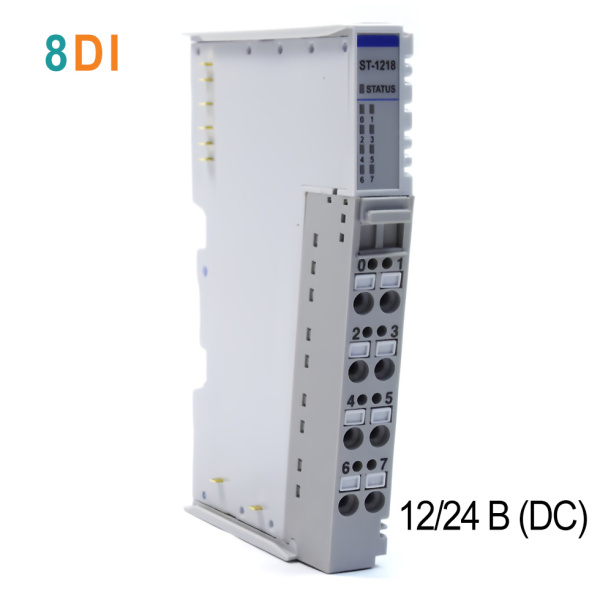

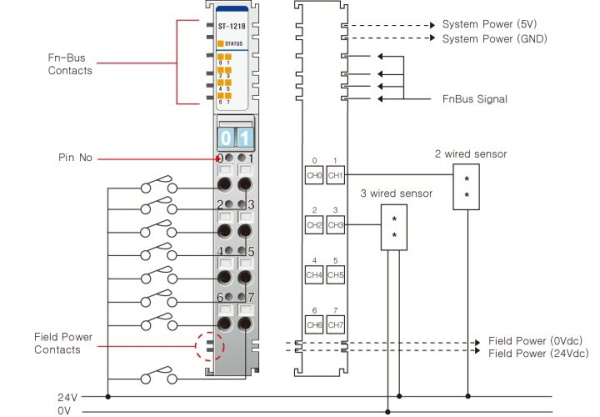

Модуль ввода дискретных сигналов ST-1218 серии S имеет восемь входов 12/24 В DC типа Sink и подключается через RTB 8. Модель использовалась для приема сигналов от кнопок, концевых выключателей и промышленных датчиков.
Серия S снята с производства, но CREVIS в России сохраняет поддержку установленного оборудования. При проектировании новой станции или замене ST-1218 необходимо выбрать актуальный аналог из линейки G либо M.

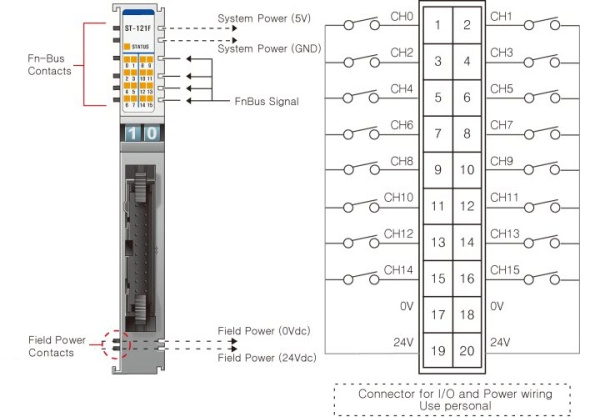

Модуль дискретного ввода ST-121F серии S рассчитан на 16 каналов 12/24 В DC по схеме Sink. Разъем IDC 20 предназначен для компактного многоканального подключения дискретных цепей.

Выпуск серии S прекращен. CREVIS в России продолжает техническое сопровождение работающих модулей, а для нового оборудования вместо ST-121F рекомендуется подобрать совместимое по параметрам решение серии G или M.

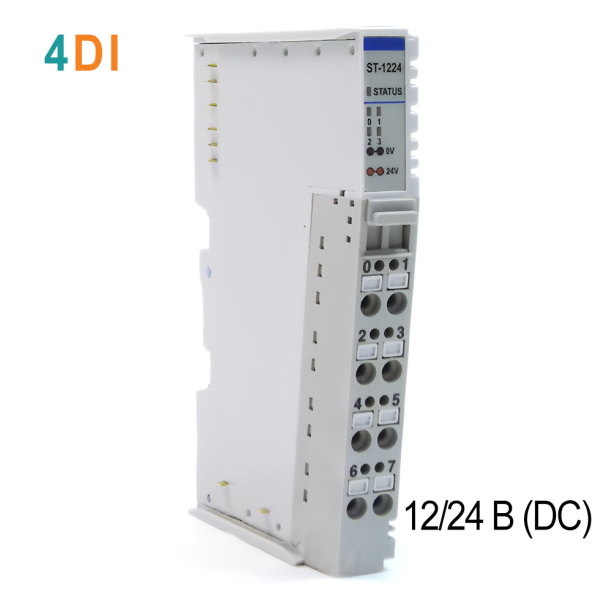

Модуль ввода дискретных сигналов ST-1224 серии S принимает четыре сигнала 12/24 В DC по схеме Source. Подключение выполнено через RTB 8; модуль применялся с кнопками, концевыми выключателями и датчиками.

ST-1224 относится к снятой с производства серии S. CREVIS в России поддерживает ранее установленное оборудование, однако для новых проектов и замены следует рассматривать функциональные аналоги из актуальных серий G и M.

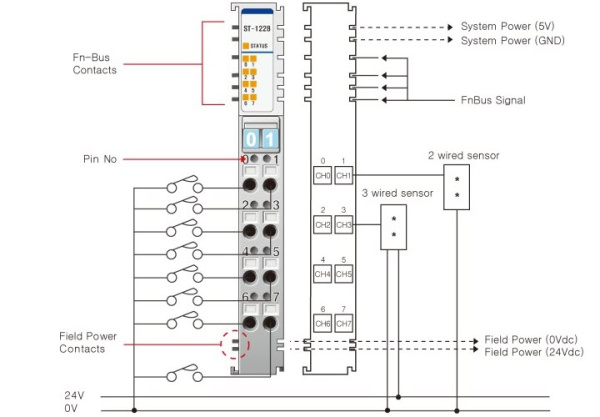

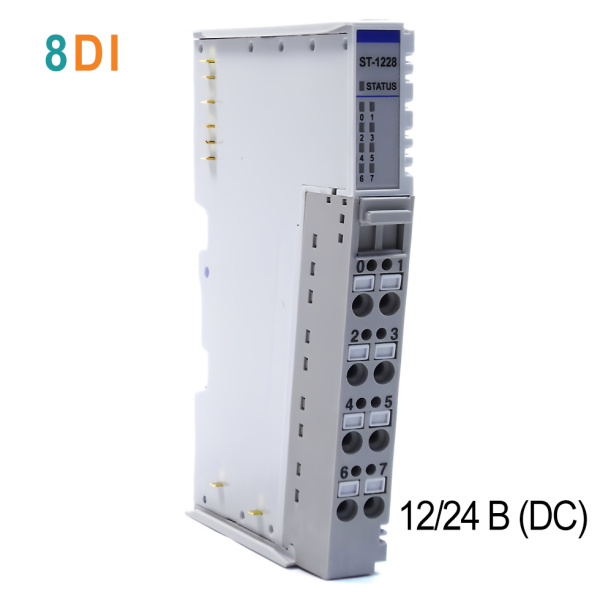

Модуль дискретного ввода ST-1228 серии S содержит восемь каналов 12/24 В DC типа Source. Полевые цепи подключаются через RTB 8, модель использовалась для датчиков, кнопок и концевых выключателей.

Серия S больше не производится, но техническая поддержка установленных модулей CREVIS в России продолжается. Для модернизации и новых станций вместо ST-1228 рекомендуется подобрать аналог серии G или M.

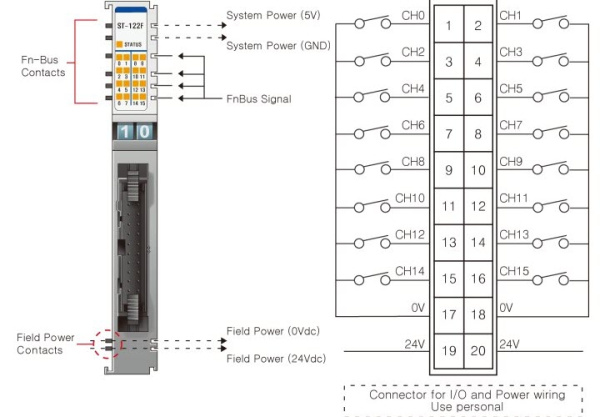

Модуль ввода дискретных сигналов ST-122F серии S рассчитан на 16 сигналов 12/24 В DC по схеме Source. Для многоканального подключения применяется разъем IDC 20, требующий соответствующей кабельной сборки.

Производство серии S прекращено. Действующее оборудование поддерживается CREVIS в России, а в новых проектах ST-122F следует заменить подходящим по функциям и параметрам модулем серии G либо M.

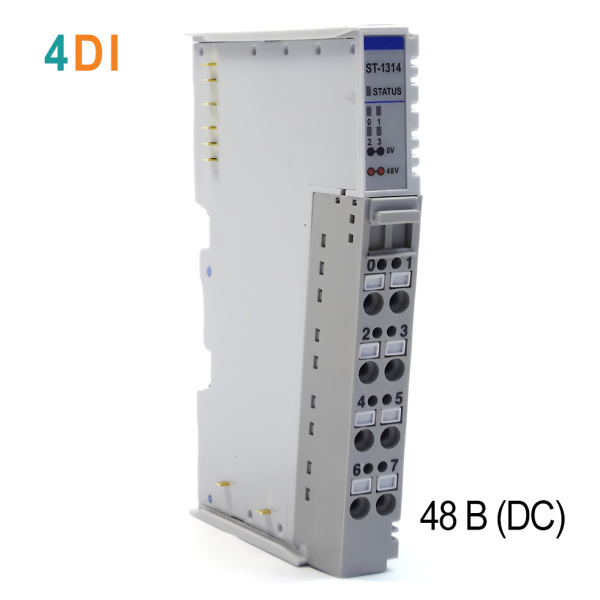

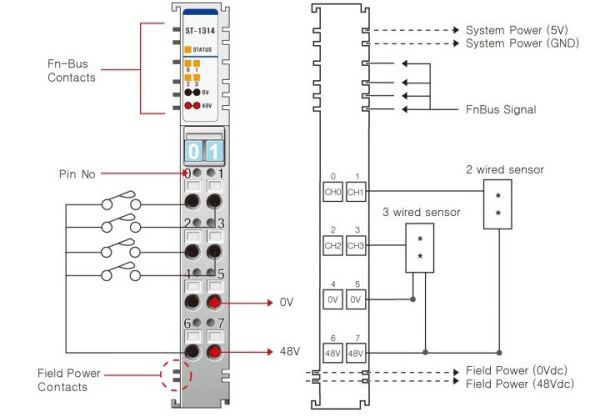

Модуль дискретного ввода ST-1314 серии S имеет четыре входа 48 В DC по схеме Sink. Подключение через RTB 8 рассчитано на оборудование с дискретными цепями повышенного постоянного напряжения.
ST-1314 снят с производства вместе с серией S, однако CREVIS в России продолжает поддержку установленных модулей. Для новой станции или замены необходимо подобрать функциональный аналог из современной серии G или M.

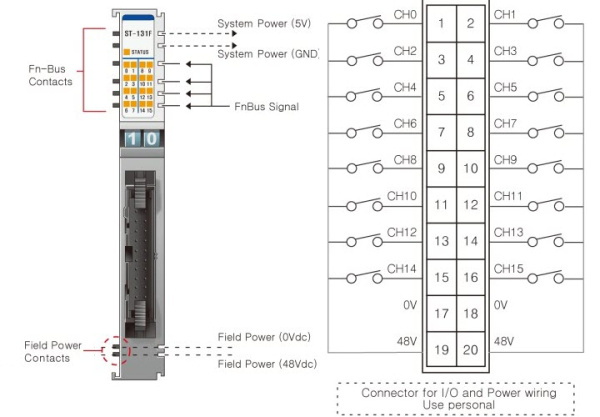

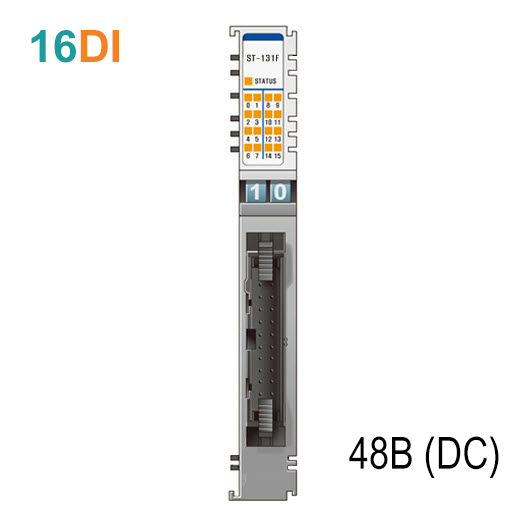

Модуль ввода дискретных сигналов ST-131F серии S предназначен для 16 сигналов 48 В DC по схеме Sink. Разъем IDC 20 обеспечивал компактное подключение многоканальных дискретных цепей 48 В.
Серия S больше не выпускается. CREVIS в России сохраняет техническую поддержку эксплуатируемого оборудования, а для модернизации вместо ST-131F рекомендуется выбрать актуальный модуль серии G или M.

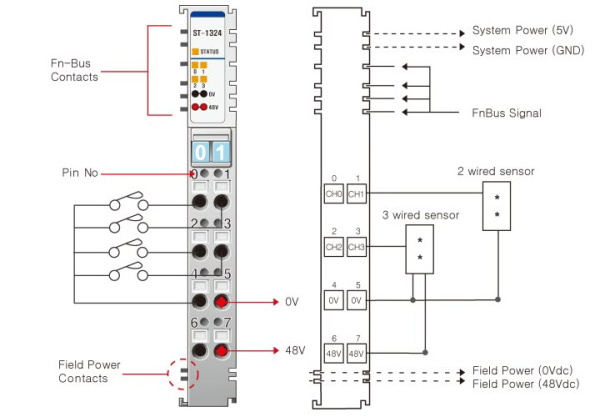

Модуль дискретного ввода ST-1324 серии S рассчитан на четыре канала 48 В DC по схеме Source. Полевое подключение выполняется через RTB 8; модель применялась в оборудовании с дискретными цепями 48 В.
Модель принадлежит к снятой с производства серии S. Установленные устройства поддерживаются CREVIS в России, но для новых проектов и замены ST-1324 требуется функциональный аналог из серий G или M.

Модуль ввода дискретных сигналов ST-132F серии S принимает 16 сигналов 48 В DC по схеме Source. Для компактного подключения многоканальных цепей 48 В используется разъем IDC 20.
Выпуск серии S прекращен, при этом CREVIS в России продолжает техническую поддержку работающего оборудования. При обновлении системы ST-132F рекомендуется заменить подходящей по характеристикам моделью серии G либо M.

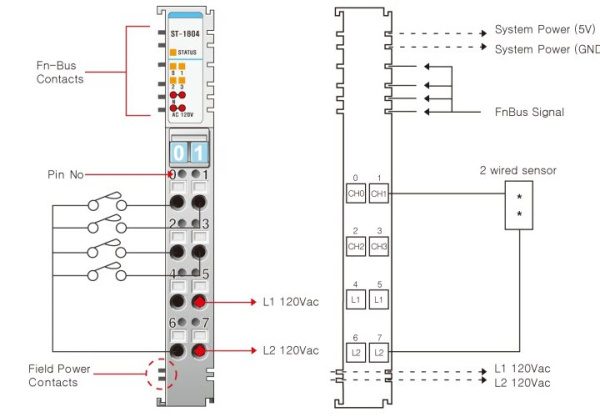

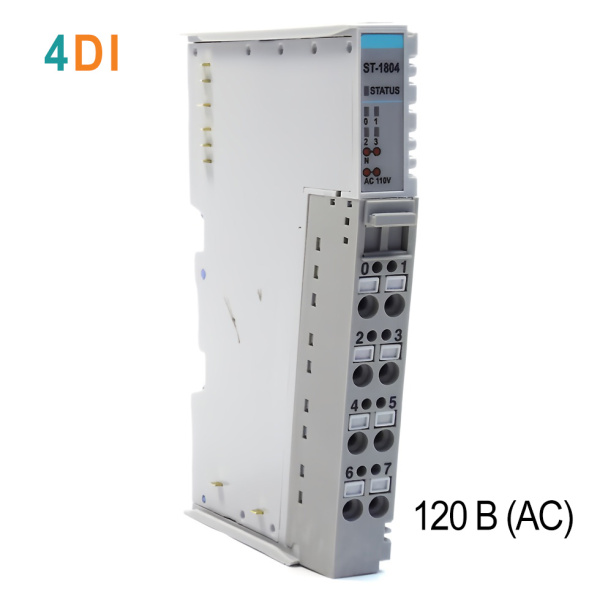

Модуль дискретного ввода ST-1804 серии S рассчитан на четыре потенциальных сигнала 120 В AC. Цепи подключаются через RTB 8; модель применялась для контроля релейного и силового оборудования переменного тока.
ST-1804 больше не производится, поскольку серия S снята с производства. CREVIS в России поддерживает установленное оборудование, а для нового проекта или замены следует подобрать функциональный аналог из актуальных серий G и M.
