Артикул:

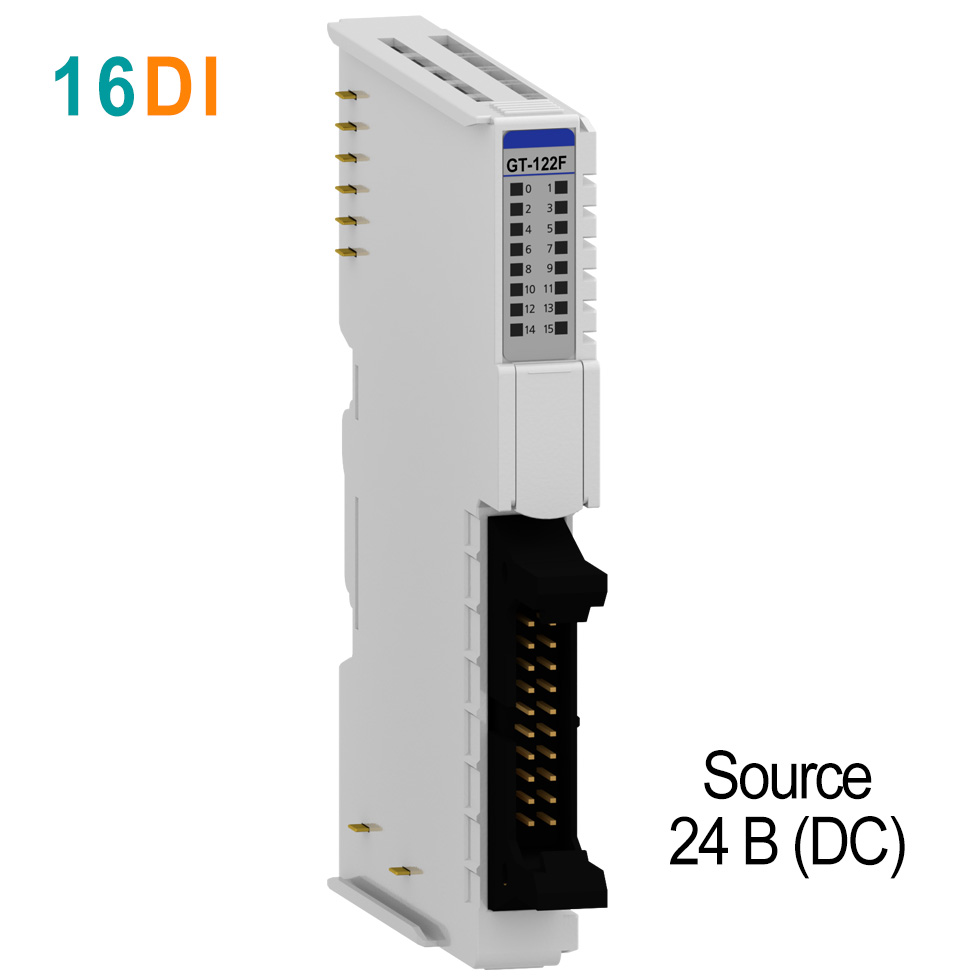

GT-122F
| Характеристики входов | ||||
| Количество каналов | 16 каналов (source) | |||
| Индикация | 16 зелёных индикаторов статуса канала | |||
|
Напряжение детектирования сигнала (логический "1") |
24 В DC (номин.) 15~ 30 В DC при 60℃ |
|||
|
Напряжение детектирования сигнала (логический "0") |
до 9.3 В DC при 25℃ | |||
| Ток (логический "1") |
до 2.25 мА на канал при 24 В DC до 3 мА на канал при 30 В DC |
|||
| Время запаздывания |
с "0" на "1": не более 0.3 мс с "1" на "0": не более 0.3 мс |
|||
| Время "антидребезга" | Настраивается, до 10 мс | |||
| Входное сопротивление (номин.) | 10.2 кОм | |||
| Общие контакты | 2 контакта (source) | |||
| Базовые характеристики | ||||
| Рассеиваемая мощность | 50 мА при 5 В DC | |||
| Гальваническая изоляция | Между в/в и логикой: Оптоизоляция | |||
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 15 ~ 30 В DC Рассеиваемая мощность: 0 мА при 24 В DC |
|||

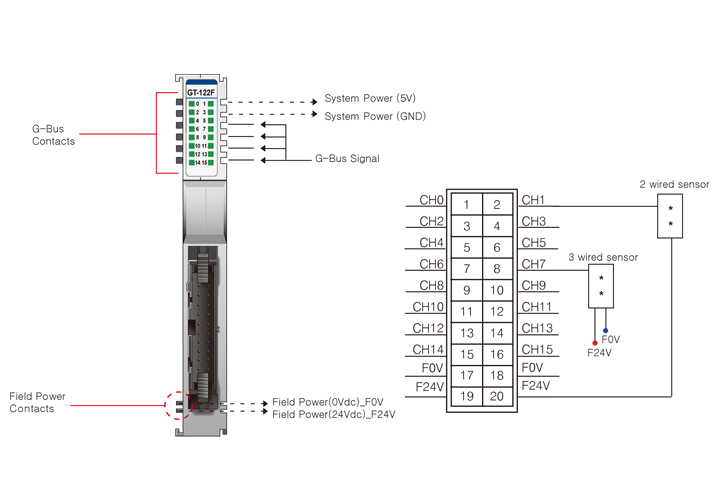

| Подключение |
С помощью коннектора, макс. сечение проводов 0.33 мм² (AWG22) Тип коннектора: HIF3BA-20D-2.54DSA |
|||
| Вес | 52 г | |||

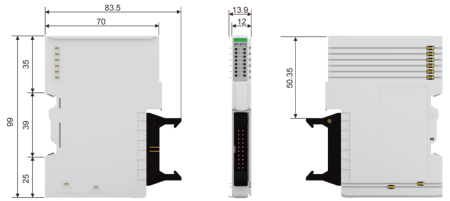

| Габариты модуля | 12 мм x 99 мм x 70 мм | |||
Инструменты для подбора:
IO Guide:
1/1
—
Серия
Серия G
Тип модуля
Дискретный ввод
Количество каналов
16
Тип разъема
IDC 20
Тип подключения
1-проводное (Source)
Горячая замена
?
Hot backup
Не поддерживается
Резервирование
Не поддерживается
