Артикул:
GT-227F
| Характеристики выходов | ||||
| Количество каналов | 16 каналов (sink) | |||
| Индикация | 16 зелёных индикаторов статуса канала | |||
| Выходное напряжение (логический "1") |
24 В DC (номин.) 15 ~ 30 В DC при 60 °C |
|||
| Падение напряжения (логический "1") |
не более 0.5 В DC при нагрузке 0.3 A не более 3 В DC при нагрузке 2 A |
|||
|
Минимальный ток (логический "1") |
мин. 1 мА на канал | |||
| Ток утечки (логический "0") | не более 2 мкА | |||
| Время запаздывания |
с "0" на "1": не более 0.2 мс при 0.3 А; не более 0.4 мс при 2 А с "1" на "0": не более 0.4 мс при 0.3 А; не более 0.4 мс при 2 А |
|||
| Токовая нагрузка |
При использовании с ПЛК и сетевыми адаптерами GN-9xxxx: не более 2 А на канал / 10 А на модуль При использовании с ПЛК и сетевыми адаптерами GL-9xxxx: не более 2 А на канал / 8 А на модуль |
|||
| Защита | Нет | |||

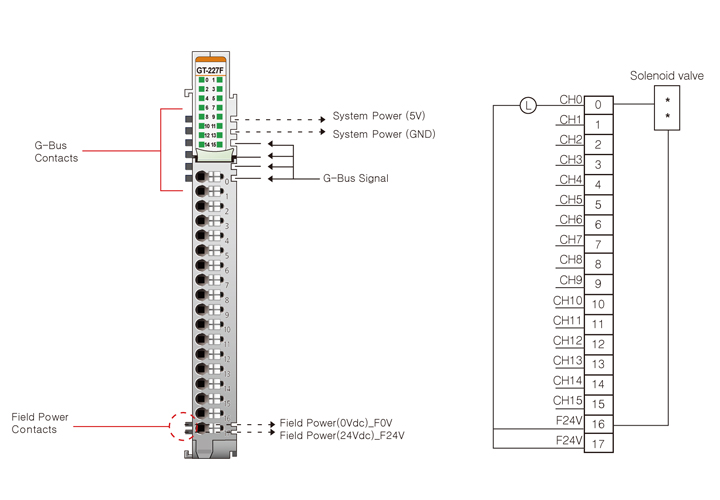

| Общие контакты | 2 контакта (24 В) | |||
| Базовые характеристики | ||||
| Рассеиваемая мощность | 50 мА при 5 В DC | |||
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
|||
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 15 ~ 30 В DC Рассеиваемая мощность: 10 мА при 24 В DC |
|||
| Подключение | Макс. сечение проводов 0.75 мм² (AWG18) | |||
| Вес | 64 г | |||
| Габариты модуля | 12 мм x 109 мм x 70 мм | |||
Техническое описание:
Инструменты для подбора:
IO Guide:
Файлы описатели:
2D и 3D модели :
1/1
—
Серия
Серия G
Тип модуля
Дискретный вывод
Количество каналов
16
Тип разъема
RTB 18
Тип подключения
1-проводное (Sink)
Горячая замена
?
Hot backup
Не поддерживается
Резервирование
Не поддерживается
