Артикул:
NA-9122
Коммуникационный модуль системы ввода/вывода NA-9122 связывает систему ввода/вывода CREVIS с ПЛК по сети PROFIBUS и позволяет подключить до 63 модулей ввода/вывода.
Сетевое подключение: D-Sub 9 для RS-485; скорость обмена от 9,6 Кбит/с до 12 Мбит/с. Встроенный источник системной шины выдаёт 1,5 А при 5 В DC. Серия S снята с производства; CREVIS в России продолжает техническую поддержку и подбор замены.
Сетевое подключение: D-Sub 9 для RS-485; скорость обмена от 9,6 Кбит/с до 12 Мбит/с. Встроенный источник системной шины выдаёт 1,5 А при 5 В DC. Серия S снята с производства; CREVIS в России продолжает техническую поддержку и подбор замены.
Цена по запросу
Наличие по запросу
Краткое описание
Серия
—
Серия S
Тип модуля
—
Сетевой адаптер
Тип разъема
—
1 x D-Sub 9
Количество подключаемых модулей
—
до 63 модулей
Протокол
—
PROFIBUS
Характеристики интерфейса
| Тип адаптера | Ведомое устройство (Slave), PROFIBUS |
| Протокол обмена | PROFIBUS |
| Количество модулей расширения | не более 63 модулей |
|
Объем данных модулей расширения |
не более 128 байт входных данных и 128 байт выходных данных |
| Количество ведомых устройств | не более 99 узлов в одной сети |
| Резервирование | Не поддерживается |
| Режим "замораживания" (Freeze) | Поддерживается |
| Режим синхронизации (Sync) | Поддерживается |
|
Автоматические выбор скорости передачи данных |
Поддерживается |
| Режим "сохранности" (Fail safe) | Поддерживается |
| Протокол FMS | Не поддерживается |
| Скорость передачи данных | 9.6 ~ 12000 Кб/с |

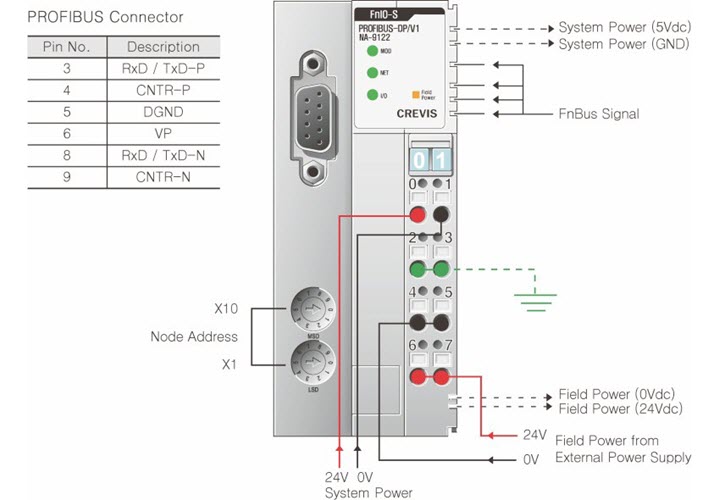

| Коннектор | 9-контактный коннектор (D-Sub, DB-9), интерфейс RS-485 |
| Индикация | 4 индикатора статуса |
Базовые характеристики
| Рассеиваемая мощность | 60 мА при 24 В DC |
| Системное питание |
Напряжение питания: 24 В DC (номин.). Диапазон напряжения питания: 11 ~ 28.8 В DC Защита от напряжения обратной полярности |
| Полевое питание | Напряжение питания: 24 В DC (номин.). Макс. 28.8 В DC |
| Макс. ток цепей полевого питания | 10 A DC |
| Питание модулей расширения | 1.5 A при 5 В DC (встроенный источник питания) |
| Гальваническая изоляция |
Системное питание и внутренние цепи: Без изоляции Системное питание и цепи в/в: Гальваническая изоляция |
| Подключение | Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 155 г |
| Габариты модуля | 45 мм x 99 мм x 70 мм |
