Артикул:
NA-9173
Сетевой адаптер систем ввода/вывода NA-9173 предназначен для подключения станции ввода/вывода CREVIS к сети Modbus RTU/ASCII и поддерживает до 32 модулей ввода/вывода.
Сетевое подключение: 5-контактный коннектор, интерфейс RS-485; скорость обмена до 115200 бод. Встроенный источник системной шины выдаёт 1,5 А при 5 В DC. Серия S снята с производства; CREVIS в России продолжает техническую поддержку и подбор замены.
Сетевое подключение: 5-контактный коннектор, интерфейс RS-485; скорость обмена до 115200 бод. Встроенный источник системной шины выдаёт 1,5 А при 5 В DC. Серия S снята с производства; CREVIS в России продолжает техническую поддержку и подбор замены.
Цена по запросу
Наличие по запросу
Краткое описание
Серия
—
Серия S
Тип модуля
—
Сетевой адаптер
Тип разъема
—
5-конт. разъем
Количество подключаемых модулей
—
до 32 модулей
Протокол
—
Modbus RTU
Характеристики интерфейса
| Тип адаптера | Ведомое устройство (Slave), Modbus RTU/ASCII Server |
| Протокол обмена | Modbus RTU/ASCII |
| Количество модулей расширения | не более 32 модулей |
|
Объём данных модулей расширения |
не более 126 байт входных данных и 126 байт выходных данных |
| Длина линии связи | не более 1200 м |
| Количество ведомых устройств | не более 64 устройств (NA-9173) в одной сети |
| Скорость передачи данных | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бод |
| Коннектор |
5-контактный коннектор, интерфейс RS-485 |
| Настройка Modbus адреса | с помощью двух круговых переключателей (1 - 99) |
| Индикация | 5 индикаторов статуса |
Базовые характеристики
| Рассеиваемая мощность | 70 мА при 24 В DC |

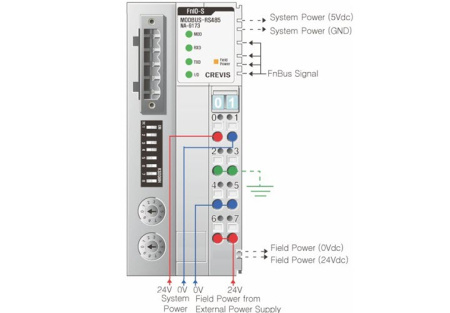

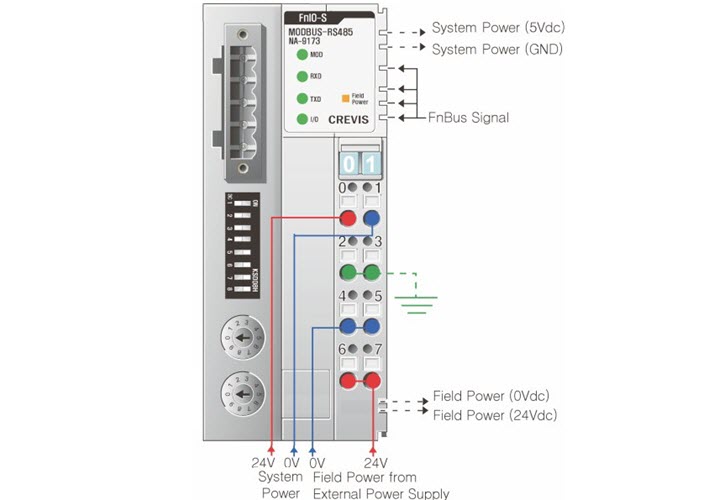

| Системное питание |
Напряжение питания: 24 В DC (номин.). Диапазон напряжения питания: 11 ~ 28.8 В DC Защита от напряжения обратной полярности |
| Полевое питание | Напряжение питания: 24 В DC (номин.) |
| Макс. ток цепей полевого питания | 10 A DC |
| Питание модулей расширения | 1.5 A при 5 В DC (встроенный источник питания) |
| Гальваническая изоляция |
Системное питание и внутренние цепи: Без изоляции Системное питание и цепи в/в: Гальваническая изоляция |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 150 г |
| Габариты модуля | 45 мм x 99 мм x 70 мм |
