Артикул:
NA-9187
Адаптеры систем ввода/вывода (каплеры) NA-9187 применяются для связи удалённой станции I/O CREVIS с сетью PROFINET IO RT; модель поддерживает до 32 модулей ввода/вывода.
Сетевое подключение: два разъёма RJ45; скорость обмена 100 Мбит/с. Встроенный источник системной шины выдаёт 1,5 А при 5 В DC. Серия S снята с производства; CREVIS в России продолжает техническую поддержку и подбор замены.
Сетевое подключение: два разъёма RJ45; скорость обмена 100 Мбит/с. Встроенный источник системной шины выдаёт 1,5 А при 5 В DC. Серия S снята с производства; CREVIS в России продолжает техническую поддержку и подбор замены.
Цена по запросу
Наличие по запросу
Краткое описание
Серия
—
Серия S
Тип модуля
—
Сетевой адаптер
Тип разъема
—
2 x RJ-45
Количество подключаемых модулей
—
до 32 модулей
Протокол
—
PROFINET
Характеристики интерфейса
| Тип адаптера | Ведомое устройство (Slave), PROFINET |
| Протокол обмена | PROFINET I/O RT |
| Дополнительные протоколы обмена | DCP, SNMP, LLDP |
| Количество модулей расширения | не более 32 модулей |
|
Объём данных модулей расширения |
не более 252 байт (входные / выходные данные) |
| Топология сети | "Шина" или "Звезда" |
| Количество ведомых устройств |
Ограничено спецификацией протокола PROFINET |
| Скорость передачи данных |
100 Mб/с, автоматическое согласование скорости передачи, полный дуплекс |
| Коннектор | RJ-45, 2 коннектора |
| Индикация | 6 индикаторов статуса |
Базовые характеристики
| Рассеиваемая мощность | 115 мА при 24 В DC |

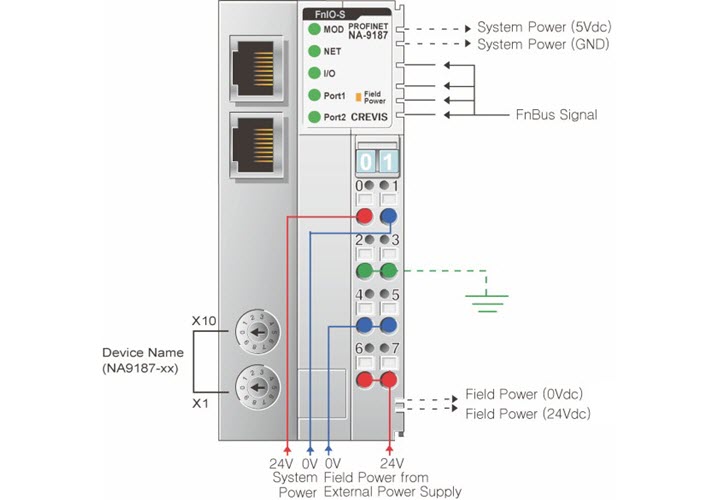

| Системное питание |
Напряжение питания: 24 В DC (номин.). Диапазон напряжения питания: 11 ~ 28.8 В DC Защита от напряжения обратной полярности |
| Полевое питание | Напряжение питания: 24 В DC (номин.). Макс. 28.8 В DC |
| Макс. ток цепей полевого питания | 10 A DC |
| Питание модулей расширения | 1.5 A при 5 В DC (встроенный источник питания) |
| Гальваническая изоляция |
Системное питание и внутренние цепи: Без изоляции Системное питание и цепи в/в: Гальваническая изоляция |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 150 г |
| Габариты модуля | 45 мм x 99 мм x 70 мм |
