Артикул:
GT-5002

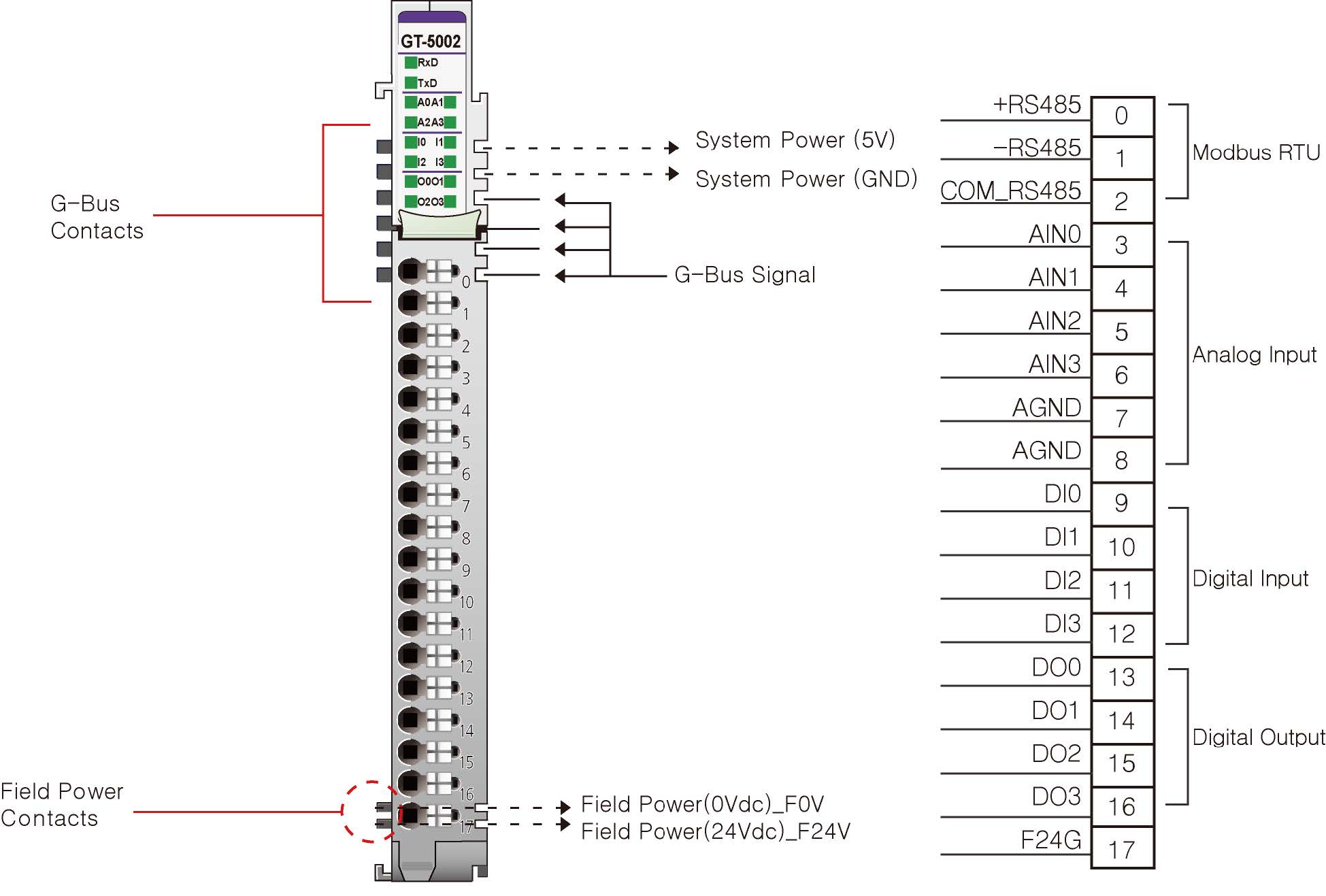

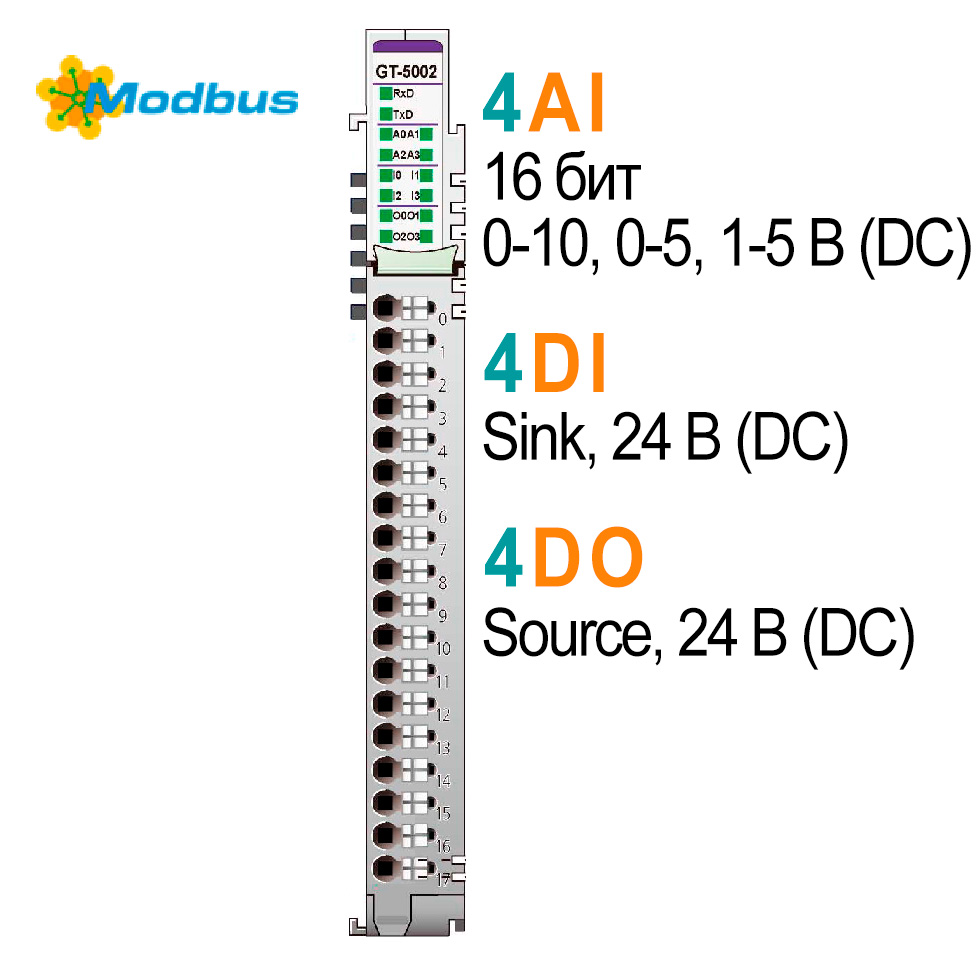

| Характеристики аналоговых входов | ||||
| Количество каналов | 4 канала (несимметричный, с общей землей), без изоляции между каналами | |||
| Индикация | 4 зелёных индикатора статуса канала | |||
| Тип входного сигнала |
0 ~ 10 В 0 ~ 5 В 1 ~ 5 В |
|||
| Разрешение (точность) |
16 бит (включая знак) 15 бит: 0.31 мВ/бит (для 0 ~ 10 В), 15 бит: 0.15 мВ/бит (для 0 ~ 5 В) 15 бит: 0.12 мВ/бит (для 1 ~ 5 В) |
|||
| Формат данных | 16-битное целое число (с дополнительным кодом) | |||
| Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -40°С, 60°С |
|||
| Входное сопротивление | 470 кОм | |||
| Диагностика |
Отсутствует полевое питание: светодиод мигает Полевое питание есть, сигнал на канале < 2% максимального значения: светодиод не горит Полевое питание есть, сигнал на канале > 2% максимального значения: светодиод горит |
|||
| Время преобразования | 0.6 мс / все каналы | |||
| Фильтрация сигнала | Настраиваемая, до 64 выборок | |||
| Общие контакты | 2 контакта (AGND) | |||
| Характеристики дискретных входов | ||||
| Количество каналов | 4 канала (sink) | |||
| Индикация | 4 зелёных индикаторов статуса канала | |||
|
Напряжение детектирования сигнала (логический "1") |
24 В DC (номин.) 14~ 28.8 В DC при 60℃ |
|||
|
Напряжение детектирования сигнала (логический "0") |
до 12.5 В DC при 25℃ | |||
| Ток (логический "1") |
до 4.0 мА на канал при 24 В DC до 4.8 мА на канал при 28.8 В DC |
|||
| Время запаздывания |
с "0" на "1": не более 0.4 мс с "1" на "0": не более 0.5 мс |
|||
| Время "антидребезга" | Настраивается, до 10 мс | |||
| Входное сопротивление (номин.) | 5.9 кОм | |||
| Общие контакты (вход и выход) | 1 контакт (24 В) | |||
| Характеристики дискретных выходов | ||||
| Количество каналов | 4 канала (source) | |||
| Индикация | 4 зелёных индикатора статуса канала | |||
| Выходное напряжение (логический "1") |
24 В DC (номин.) 18~ 28.8 В DC при 70℃ |
|||
| Падение напряжения (логический "1") |
не более 0.3 В DC при 25 °C не более 0.5 В DC при 60 °C |
|||
|
Минимальный ток (логический "1") |
мин. 1 мА на канал | |||
| Ток утечки (логический "0") | не более 10 мкА | |||
| Время запаздывания |
с "0" на "1": не более 0.3 мс с "1" на "0": не более 0.3 мс |
|||
| Токовая нагрузка | не более 0.5 А на канал / 2 А на модуль | |||
| Защита |
Превышение тока: 12A при 25℃ для каждого канала Отключение по перегреву: 175℃ Защита от короткого замыкания |
|||
| Характеристики порта Modbus RTU | ||||
| Тип ячейки | Slave (RS485) | |||
| Скорости передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с | |||
| Индикация |
1 зеленый светодиод RXD 1 зеленый светодиод TXD |
|||
| Базовые характеристики | ||||
| Рассеиваемая мощность | 55 мА при 5 В DC | |||
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
|||
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 28.8 В DC Рассеиваемая мощность: 45 мА при 24 В DC |
|||
| Подключение | Макс. сечение проводов 0.823 мм² (AWG18) | |||
| Вес | 63 г | |||
| Габариты модуля | 12 мм x 109 мм x 70 мм | |||
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
1/1
—
Серия
Серия G
Тип модуля
Универсальный модуль
Количество каналов
4
Тип разъема
RTB 18
Тип подключения
1-проводное (Sink)
Горячая замена
?
Hot backup
Не поддерживается
Протокол
Modbus RTU
Разрешение (точность)
16 бит АЦП
Резервирование
Не поддерживается
