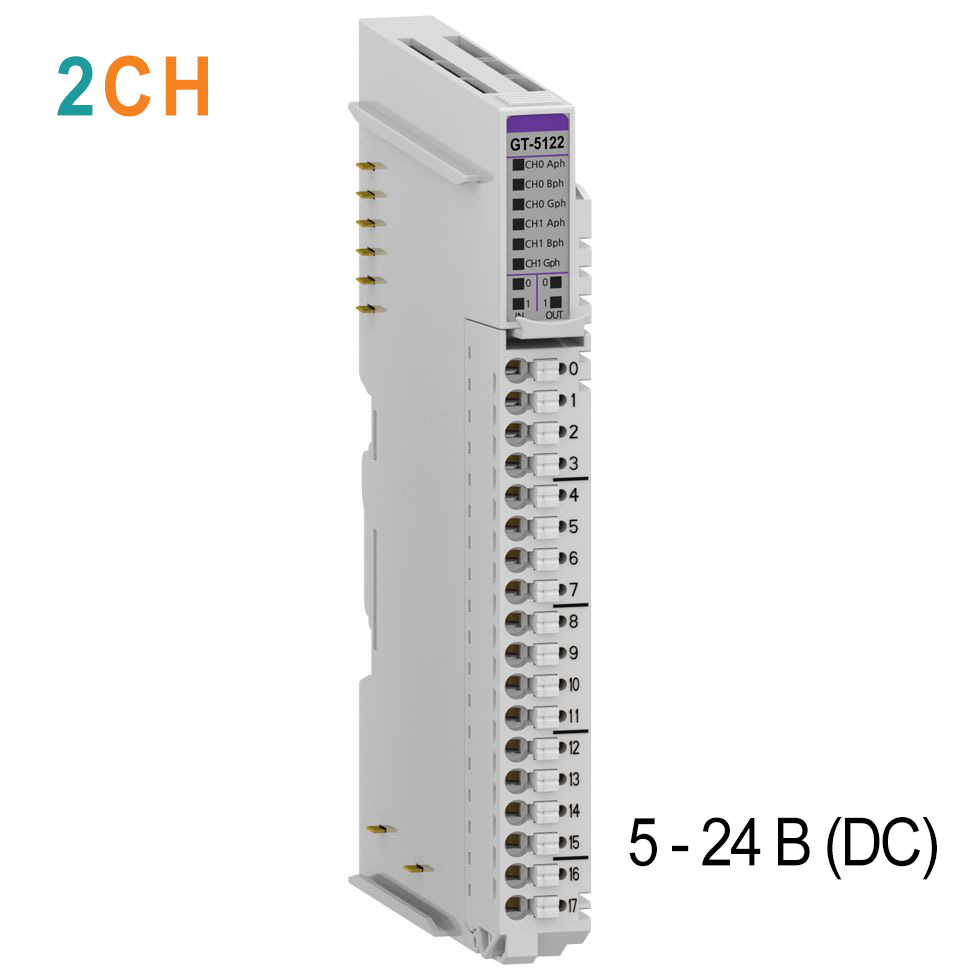

Артикул:
GT-5122
| Характеристики вводов высокоскоростного счетчика | ||||
| Количество вводов |
2 канала - Энкодер, высокоскоростной счетчик, измерение частоты, длительности импульса и периода |
|||
| Индикация | 6 зеленых светодиодов состояния вводов | |||
| Номинальное входное напряжение | 5~24 В DC | |||
| Номинальный входной ток |
4 мА при 5 В DC 11 мА при 24 В DC |
|||
| Мин. напряжение логической «1» | ≥ 4.8 В DC | |||
| Входная частота |
0~750 кГц в режиме энкодера (для энкодеров 1x – 350 кГц) 0~500 кГц в режиме счетчика |
|||
| Режимы счета |
с использованием 1 входа в канале: инкремент, декремент с использованием 2 входов в канале: энкодер 4х, энкодер 2х, энкодер 1х, инкремент/ускорение, инкремент/сброс, декремент/ускорение, декремент/сброс, счет/направление, измерение частоты, изменение длительности импульса, измерение периода |
|||
| Режим работы «затворного» входа |
Сохранить/Продолжить Сохранить/Ждать/Возобновить Сохранить и сбросить/Ждать/Запуск Сохранить и сбросить/Запуск |
|||
| Разрядность счетчика | 32-битный, каждый канал | |||
| Характеристики дискретных вводов | ||||
| Количество вводов | 2 канала типа Sink | |||
| Индикация | 2 зеленых светодиода статуса входов | |||
| Напряжение логической «1» |
Номинальное: 24 В DC Диапазон напряжений: 15~28.8 В DC |
|||
| Ток логической «1» |
2.3 мА при 24 В DC 2.7 мА при 28.8 В DC |
|||
| Задержка входного сигнала |
с «0» на «1»: макс. 0.3 мс с «1» на «0»: макс. 0.3 мс |
|||
| Входное сопротивление | 11.7 кОм | |||
| Характеристики дискретных выводов | ||||
| Потребление | 2 канала типа Source | |||
| Индикация | 2 зеленых светодиода статуса выходов | |||
| Выходное напряжение |
Номинальное: 24 В DC Диапазон напряжений: 15~28.8 В DC |
|||
| Падение напряжения при логической «1» | Макс. 0.5 В DC при 25℃ | |||
| Минимальный ток при логической «1» | 1 мА на канал | |||
| Ток утечки при логическом «0» | 20 мкА | |||
| Задержка выходного сигнала |
с «0» на «1»: макс. 0.3 мс c «1» на «0»: макс. 0.3 мс |
|||
| Максимальный выходной ток | 0.3 А / канал | |||
| Защиты по выходу |
Защита от неправильной полярности Защита от короткого замыкания |
|||
| Общие характеристики | ||||
| Потребление | Макс. 120 мА при 5 В DC | |||
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
|||
| Полевое питание |
Номинальное напряжение: 24 В DC Диапазон напряжений: 15~28.8 В DC Потребление по полевой шине: 15 мА при 24 В DC |
|||
| Сечение провода | Макс. 0.75 мм2(AWG 18) | |||
| Масса | 63 г. | |||
| Габариты (Ш х В х Г) | 12 x 109 x 70 мм | |||
| Параметры окружающей среды | ||||
| Рабочая температура | -40…+60 °С | |||
| Рекомендуемая рабочая температура | -20…+60 °С | |||
| Температура хранения | -40…+85 °С | |||
| Относительная влажность | 5% ~ 90% без конденсации | |||
| Способ монтажа | DIN-рейка | |||
| Дополнительные эксплуатационные параметры | ||||
| Устойчивость к ударам | IEC 60068-2-27 : 2008 / 15 g, 11 мс | |||
| Вибростойкость | IEC 60068-2-6, 4g | |||
| Директива по промышленному загрязнению | EN 61000-6-4/A11: 2011 | |||
| Директива по электромагнитной совместимости | EN 61000-6-2: 2019 | |||
| Монтажное положение | Вертикальное или горизонтальное | |||
| Сертификация | ТР ТС 004/2011, 020/2011 | |||
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
Файлы описатели:
1/1
—
Серия
Серия G
Тип модуля
Счётчики
Количество каналов
2
Тип сигнала
24 В (DC)
Частотный диапазон
0 - 750 кГц
Тип разъема
RTB 18
Горячая замена
?
Hot backup
Не поддерживается
Резервирование
Не поддерживается
